設備在運行過程中不可避免的會發生一些故障（比如外圍傳感器的斷線或者短路），設備維護人員希望在故障發生后，能快速的找到故障的原因，以便最快的采取措施進行處理。西門子S7-300/400系列PLC的CPU內部有診斷緩沖區，通過在線讀取緩沖區的數據可以獲取故障信息，但是這種方法需要維修人員拿著筆記本電腦到現場（也可以遠程）連接到CPU中進行在線讀取，對故障的反應速度比較慢，也不直觀。有沒有一種方法能在故障發生后把故障源直接顯示在現場的屏幕上，從而免去了再次連線的繁瑣？今天這篇文章，我們以西門子ET200S的模擬量模塊的傳感器斷線故障為例，介紹如何通過S7的診斷中斷組織OB82來快速獲得診斷信息。

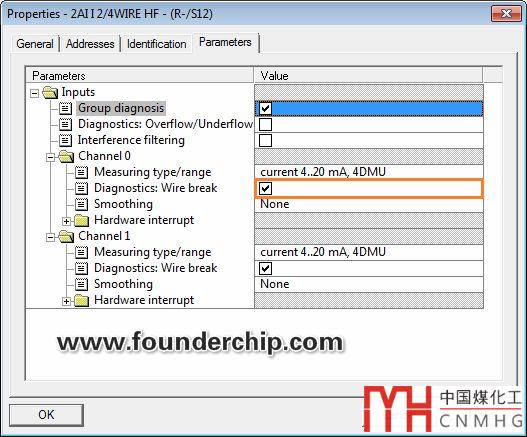

要使用診斷功能，首先模塊本身要支持診斷功能，其次需要在硬件組態上把診斷功能開啟。比如使用ET200S的2AI 2/4WIRE HF模擬量模塊，該模塊支持?jǐn)嗑€診斷功能。通過勾選“Diagnostics：Wire Break（診斷：斷線）”選項，可以開啟通道0和通道1的斷線診斷功能，如下圖：

硬件組態開啟診斷功能后，把組態信息下載到CPU中。

若在某個時刻通道0發生了斷線故障，則AI模塊會向CPU發出一個中斷請求。CPU檢測到中斷請求后，會調用診斷中斷組織塊OB82進行處理。

若此時PLC的程序中沒有OB82，則PLC會進入停機（STOP）狀態。停機的是保證系統安全，防止意外的發生。

若編程人員下載了OB82組織塊，但是里面沒有任何處理中斷的代碼，那么PLC不會停機，而是會繼續帶故障運行。這種方法可以避免因?yàn)镻LC停機造成的停線，但是并不推薦。因?yàn)閿嗑€可能產生的危害是未知的，PLC帶故障運行存在很大的安全隱患。正確的做法是在OB82中對中斷請求進行處理，獲取中斷地址，判斷故障等級，以進行警告或者緊急停機。

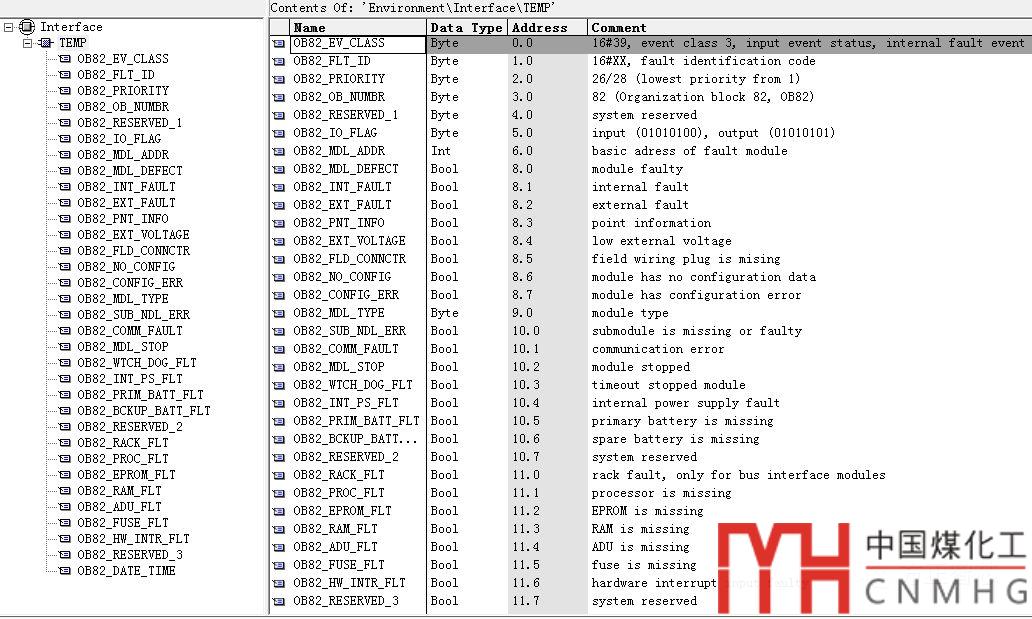

OB82是PLC的操作系統和用戶程序溝通的橋梁，它有很多的臨時變量，如下圖：

CPU在調用OB82的時候，會將相應的臨時變量賦值。通過讀取相應臨時變量的值，就可以獲取診斷信息。

接下來我們在OB82中寫兩段簡單的代碼，將故障發生時模塊的地址和事件等級保存到一個全局?jǐn)?shù)據塊中。

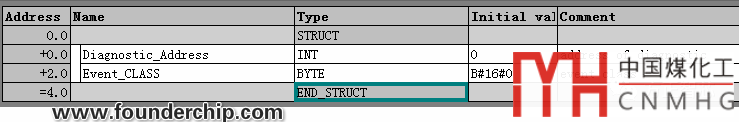

首先，新建一個全局?jǐn)?shù)據塊，命名為DB82。在DB82中新建兩個變量“Diagnostic_Address”和“Event_Class”，如下圖：

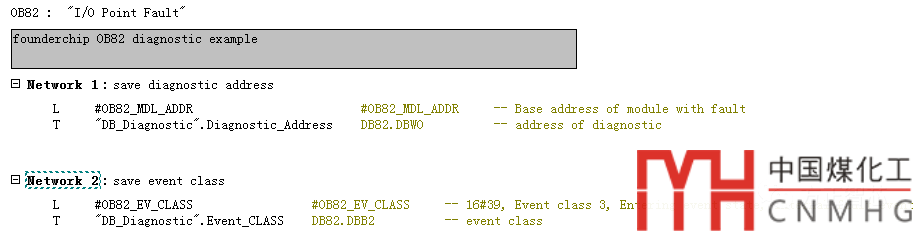

然后在OB82中，加入兩段代碼分別對模塊的地址和事件等級進行保存，如下圖：

通過以上的代碼，我們可以讀取并保存診斷事件的等級及發生故障的模塊的地址?？梢栽谛枰臅r(shí)候把故障模塊顯示在觸摸屏上，這樣維修人員就可以直觀的發現問題的所在，以便盡快處理。

OB82還支持很多診斷功能，比如外部低電壓、通信故障、看門狗停止等等，可以根據實際需要讀取或保存。

好了，關于S7-300/400的診斷中斷組織塊OB82就先介紹到這里
