設備在生產制造過程的數據記錄需要有準確的時間信息，以便對產品質量進行檢查、監控及追溯；

PLC與人機界面（HMI）的時間需要保持同步，以便操作人員查看相關的信息；

所有這些需求，都涉及到對PLC時鐘的讀寫。今天這篇文章，我們就來介紹下如何使用西門子SCL編程語言提供的指令對PLC的時鐘進行讀寫。

對PLC/CPU時鐘的讀寫，西門子SCL提供了RD_SYS_T(read system time)、WR_SYS_T(write system time)、RD_LOC_T(read local time)和WR_LOC_T(write local time)四種指令。

1、RD_SYS_T(read system time)

RD_SYS_T指令能讀取CPU的當前系統時間，該指令有一個輸出參數(OUT)和一個返回值(RET_VAL)。
返回值RET_VAL的數據類型為整型（INT），用于返回指令執行的狀態，其編碼如下：

輸出值OUT為指令讀取到的時間，該時間值不包括本地時區或夏令時偏移量等信息，其數據類型根據CPU類型的不同有所不同：

對于S7-1200系列CPU，其數據類型為DTL；

對于S7-1500系列CPU，其數據類型為DT、LDT或者DTL；

舉個例子：

首先定義兩個臨時變量tmp_cpu_system_time和tmp_return，如下圖：

使用指令RD_SYS_T讀取系統時間并存放到tmp_cpu_system_time中，代碼如下：

2、WR_SYS_T (write system time)

WR_SYS_T指令能夠設置CPU的當前系統時間。
該指令有一個輸入?yún)?shù)（IN）和一個返回值（RET_VAL）;
返回值RET_VAL返回指令執行的狀態，其編碼如下：

輸入?yún)?shù)IN是要設置的時間值，不包括本地時區或夏令時偏移。

其數據類型根據CPU類型的不同有所不同：
對于S7-1200系列CPU，其數據類型為DTL；
對于S7-1500系列CPU，其數據類型為DT、LDT或者DTL；
舉個例子：

使用WR_SYS_T指令設置CPU的系統時間為2019-12-17 10:00:00，代碼如下：

3、RD_LOC_T (read local time)

RD_LOC_T指令能讀取CPU的本地時間，該指令有一個輸出參數（OUT）和一個返回值（RET_VAL）。
與RD_SYS_T指令不同，如果當前CPU有設置時區或夏令時，則 RD_LOC_T指令會輸出當前時區的時間或夏令時。
RET_VAL的數據類型為整數（INT），返回指令執行的狀態，其編碼如下：

輸出值OUT的數據類型根據CPU的不同有所不同：
對于S7-1200系列CPU，輸出值OUT的數據類型為DTL；

對于S7-1500系列CPU，輸出值OUT的數據類型為DT、LDT或者DTL；
使用RD_LOC_T讀取CPU的本地時間并存放到tmp_cpu_local_time中，代碼如下：

4、WR_LOC_T (write local time)

WR_LOC_T指令用來設置CPU的本地時間，該指令有兩個輸入?yún)?shù)（LOCTIME和DST）和一個返回值（RET_VAL）。
RET_VAL的數據類型為整數（INT），返回指令執行的狀態，其代碼如下：

LOCTIME是要寫入的時間值，數據類型為DTL(S7-1200)或者DT、LDT、DTL(S7-1500)；
DST是英文"Daylight Saving Time"的首字母縮寫，表示“夏令時”。數據類型為布爾型，TRUE表示采用夏令時，F(xiàn)ALSE表示采用標準時間；
舉個例子：

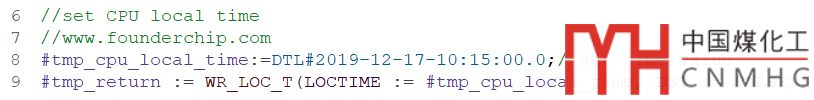

設置CPU的本地時間為2019-12-17 10:15:00(非夏令時)，代碼如下：

好了，關于西門子SCL編程語言時鐘讀寫指令就先介紹到這里。
