如何理解S7-200 Smart的變量表？
在S7-300/400的編程中，變量表是用來監控或修改程序中某個或者某些變量值的工具。那么在S7-200 Smart的編程中，變量表是否也具有相同的功能呢？今天這篇文章，我們和大家談?wù)凷7-200 Smart的變量表。
與S7-300/400的編程不同，在S7-200 Smart中，變量表用來定義屬于特定程序組織單元（POU）的局部變量，這些變量只對特定的POU有效。
變量表中定義的變量，相當于該P(yáng)OU的形參。

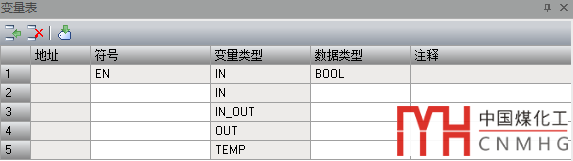

比如，子程序（Subroutine）SRB_0默認的變量表如下圖所示：
該子程序僅有一個“EN”的輸入?yún)?shù)，調用SBR_0的界面如下：
很多時候，我們需要子程序有自己的形參。在不同的調用環境下，通過給形參賦予不同的值，就可以實現不同的控制功能。
例如：有兩臺電機都需要實現起保?？刂乒δ?，我們可以把起保停功能寫成一個子程序SBR_1。
SBR_1有兩個輸入?yún)?shù)：I_Start和I_Stop及一個輸出參數Q_Motor，通過對輸入及輸出參數賦不同的值，就可以實現對兩臺電機的控制。

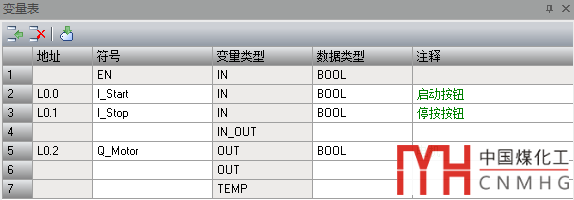

這里，子程序SBR_1的參數：I_Start、I_Stop和Q_Motor被稱為形參，它是通過變量表來定義的。如下圖：
在SBR_1中定義好變量后，調用SBR_1時會出現下面的功能框圖：
通過對形參I_Start、I_Stop和Q_Motor賦予不同的值就可以實現對不同電機的控制。子程序?qū)崿F(xiàn)了程序代碼的重復使用，有利于提高程序的可移植性及提高編程開發的效率。
變量表中可以定義四種類型的變量，包括：輸入?yún)?shù)、輸出參數、輸入/輸出參數及臨時變量。

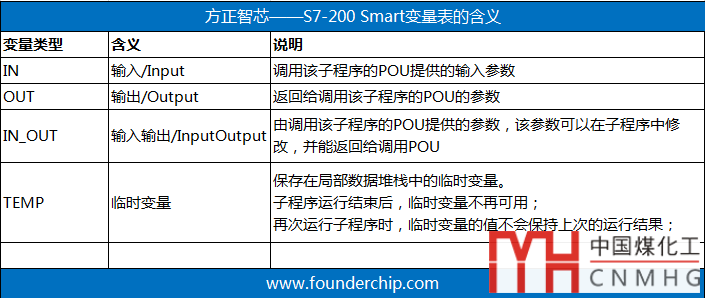

各類型的含義如下面的表格：
需要說明的是：
-
每個程序組織單元（POU）都有64字節（bytes）的局部變量存儲區（L memory）。當使用FBD或者LAD進行編程時，可以使用60個字節；變量表中定義的變量都存放在POU的局部變量存儲區中；
-
變量表中定義的變量屬于特定的POU，屬于局部變量；在符號表中定義的變量屬于全局變量；當變量表中定義的變量與符號表中的變量重名時（例如：都為“Start”），POU優先使用變量表中的變量；
-
當在變量表中定義變量時，可以更改符號名、數據類型及注釋?zhuān)刂肥亲詣?dòng)分配的（無法更改）；可以在變量表地址列中看到變量的地址是以“L”開頭，表示這些變量都存放在局部變量存儲區中；
-
PLC的操作系統不會初始化局部變量，需要編程人員在程序中自己編程實現初始化；
-
調用在變量表中定義了局部變量（形參）的POU時，實參的數據類型必須與形參定義的相同；
好了，關于S7-200 Smart的變量表就先介紹到這里。
