正確的硬件連接是軟件調試的基礎，SD卡的使用也不例外。今天這篇文章，我們來聊聊普通SD卡和微型SD卡（Micro SD card，TF card）的引腳定義及如何與單片機進行連接。

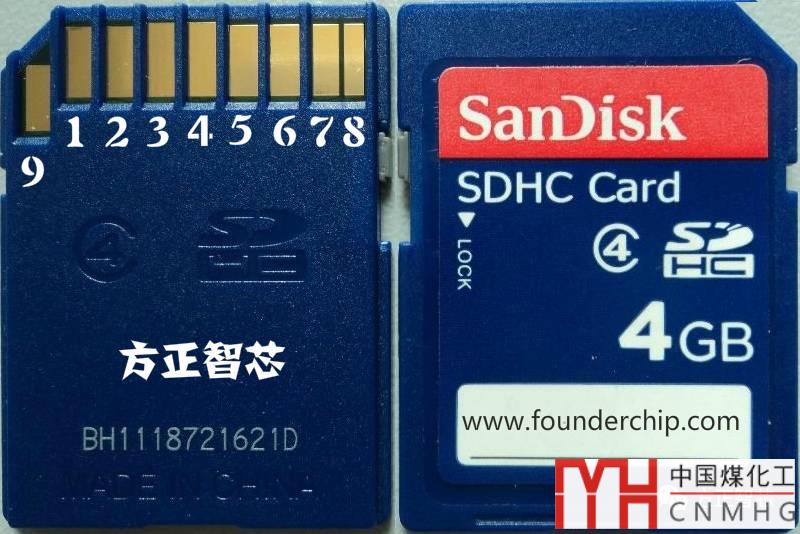

先來看看普通SD卡。普通SD卡有9個引腳，使其反面朝上，最左邊為9號引腳，然后從左到右依次是1號~8號，如下圖：

前面我們說過，SD卡有兩種模式：SD模式（也稱為SDIO模式）和SPI（Serial Peripheral Interface）模式，這兩種模式的引腳定義是不同的。

在SD模式下，通常可以使用四根數據線進行傳輸（4-bits Data），傳輸速度非?？臁Ｋ奈粩?shù)據傳輸要使用引腳1、7、8和9（DAT0~DAT3）；在某些不支持四線數據的場合，也可以使用單根線進行數據傳輸（1-bit Data），此時使用引腳7（DAT0）。

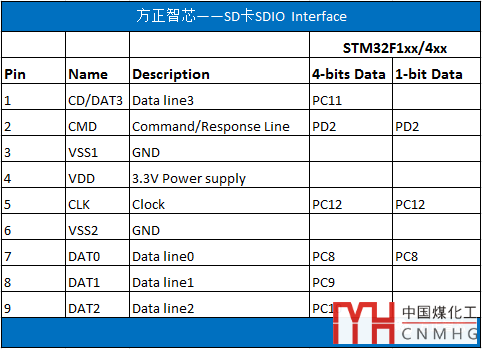

下面這張表，是SD卡在SD模式（SDIO）下的引腳定義，右邊的兩欄是STM32F1xx/4xx系列單片機的引腳，“4-bits Data”表示“四位數據傳輸”，“1-bit”表示“一位數據傳輸”：

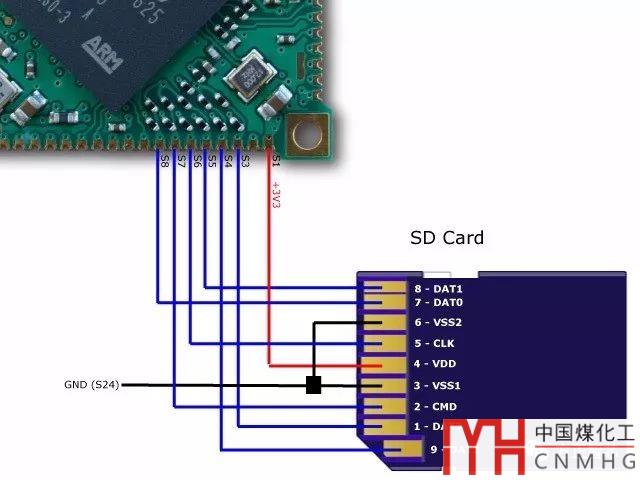

下面這張圖，直觀的表述了單片機與SD卡的接線：

下面談?wù)凷PI（Serial Peripheral Interface）通信的連接。

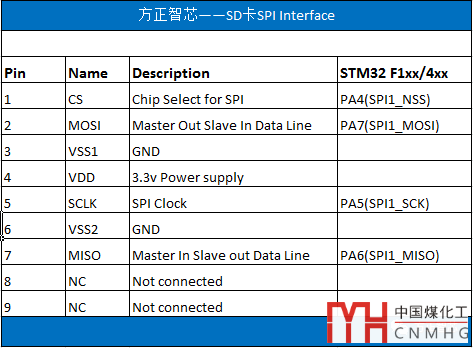

SPI通信需要四根線：兩條數據線（SPI_MISO、SPI_MOSI），一條時鐘線（SPI_SCK）和一條片選（Chip Select）信號線。在SPI模式下，SD卡的8號、9號針腳沒有用到，針腳定義見下表（最右側一欄為單片機引腳）：

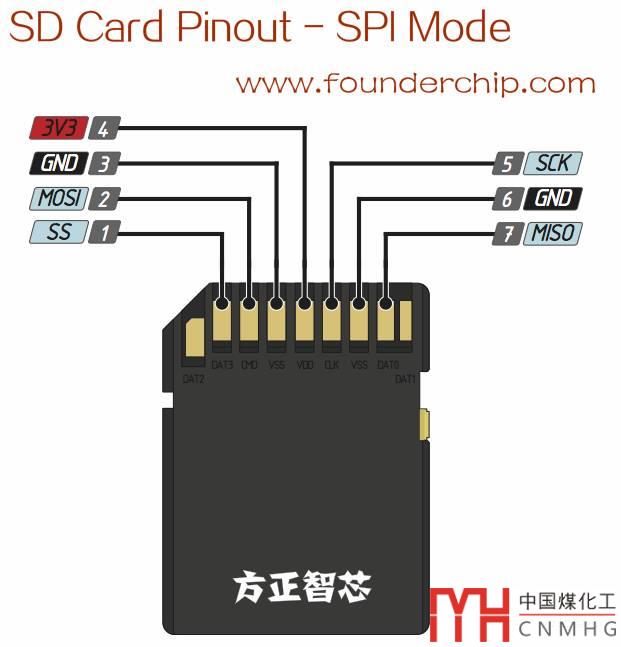

下面這張圖，看起來更直觀漂亮（SPI mode）：

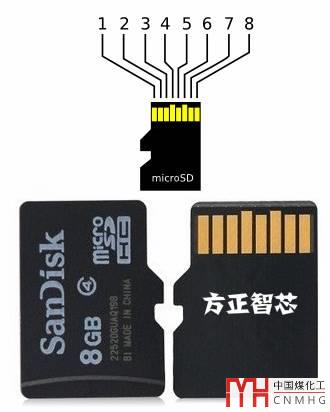

微型SD卡（Micro SD）也稱為T(mén)F卡，它的體積比普通SD卡小很多，并且只有8個引腳，其定義如下圖：

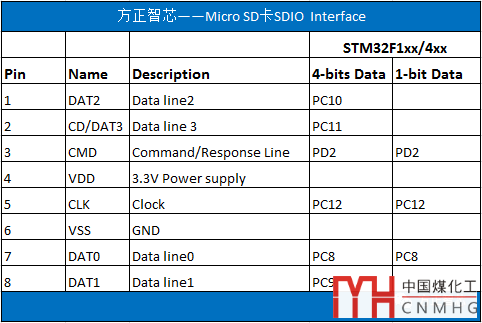

微型SD卡（Micro SD）同樣支持SDIO模式和SPI模式，在SDIO模式下，引腳的定義如下表：

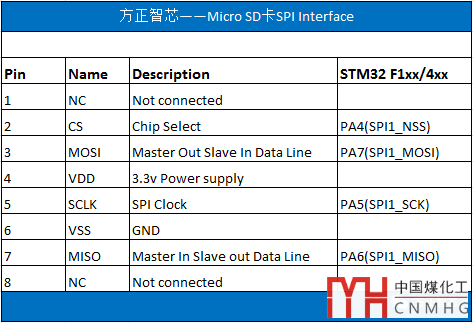

下面這張表格是微型SD卡在SPI模式下引腳的定義：

好了，關于SD卡/微型SD卡的引腳定義及與單片機的連接就先聊到這里
