緊接ASME Ⅷ-2的讀書筆記7，今天繼續讀書筆記8.還是繼續第四章規則設計部分的筆記；今天稍微說說內外壓計算。由于內外壓計算基本都是軟件計算，所以不要指望在我的筆記中看到計算公式。
正文之前先解釋幾句，Ⅷ-2的讀書筆記是公司推遲到五月初ASME U1，U2換證；四月初不是很忙上班能抽出點時間，給自己定了一個月時間利用部分上班時間和下班時間把不是非常熟悉的Ⅷ-2標準再仔細看一遍并適當記錄筆記！有人問我是否有Ⅷ-1 的讀書筆記，這個真沒有即使我再去看并記錄Ⅷ-1的筆記對初學者和一般人員也沒用，因為對8-1標準常用部分我比較熟悉，連Ⅷ-1的設計培訓我都講過了，還值得我再記筆記的內容對初學者來說都是沒用的！
殼體的公差要求同Ⅷ-1：筒體：1）任意截面最大和最小內徑之差不超過截面公稱直徑的1%（可內外側測量，外側修正）。2）截面有開孔時，局部截面內徑允差可放大到2%。

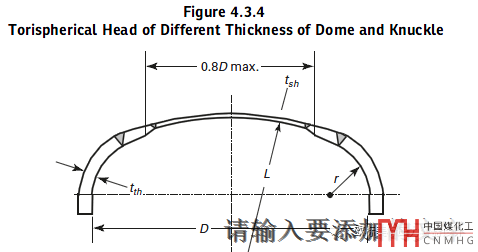

碟形封頭可以在轉角區和球面區采用不同的厚度，在較厚段的內表面削邊過渡
4.3.8局部減薄是參考AD2000/EN13445的規定
4.3.10載荷組合和許用應力：明確了內壓，軸向載荷，彎矩和扭矩在殼體內產生的應力，及應力校核按第四強度理論。軸向薄膜應力是壓縮應力時，校核筒體軸向屈服時取λ=0.15。
4.3.11/12筒體和無折邊錐殼/帶折邊錐殼的連接，半頂角α≤60°，Ⅷ-1內壓無此要求只有外壓明確半頂角α≤60°。
4.4殼體外壓計算：適用范圍Do/t≤2000，Do/t＞2000的按第五章分析
當局部應力延伸到超過失穩模態長度的一半（約為1.2sqrt（Dot））的距離時，對殼體截面設計來說要把此局部應力當均勻應力考慮。
本節穩定性強度公式是以線性結構穩定性理論為基礎的，它考慮了形狀誤差，邊界條件，材料的非線性以及殘余應力等的影響，采用了降低系數修正。降低系數來自試驗數據（試驗殼體圓度按本節的極限允差）的下限值。
4.4.4殼體公差：除滿足內壓的圓度公差外；用圓弧形樣板測量時局部最大偏差e=min（ec，2t），ec詳細計算公式見標準。承受軸向壓縮或彎矩時測量長度LX范圍的偏差ex=0.002Rm，LX的計算詳見標準，筒體的計算LX=min（4sqrt（Rmt），L）,環縫截面LX=25t。同時承受外壓和彎矩時上面的要求都要滿足。
4.4.5 加強圈分大加強圈和小加強圈。小加強圈指加強圈及殼體有效長度的慣性矩滿足計算要求即可。大加強圈指除滿足計算要求外，還要保證局部結構的穩定性對加強的高/厚比要嚴格的規定。推薦使用連續焊，非循環操作可以用間斷焊。
筒體外壓穩定性校核按載荷和塔器失穩的細長比系數λc按不同的公式計算。
λc按標準公式計算，Ku系數是元件端部按約束方式確定值，兩端固支=0.65，一端固支一端簡支=0.80，兩端簡支=1.0，一端固定一端自由=2.10.
碟形封頭如果轉角區和球面區使用不同的厚度，外壓計算要按第五章。
錐殼半頂角小于60°時，錐殼是按當量圓筒計算外壓的；大于60°按平蓋。
圓筒和錐殼連接處設置加強圈應按第五章設計。帶折邊和無折邊的錐殼計算公式按正壓計算公式只是把壓力使用負值。
