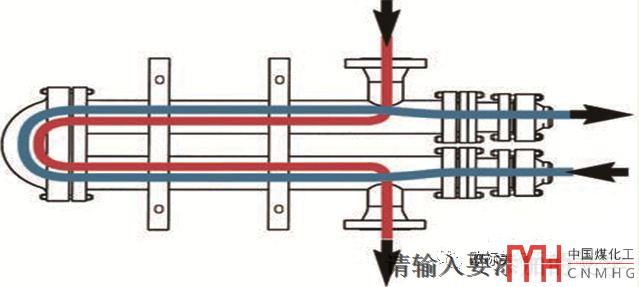

發夾式換熱器簡單地說是一個單程的管殼式換熱器，在中間被折彎成發夾的形狀。傳統的管殼式換熱器只能實現部分逆流，即在一個雙管程的換熱器中，只有一個管程是逆流，發夾式換熱器的首要技術優勢是可實現純逆流。因為是純逆流傳熱效果很好。

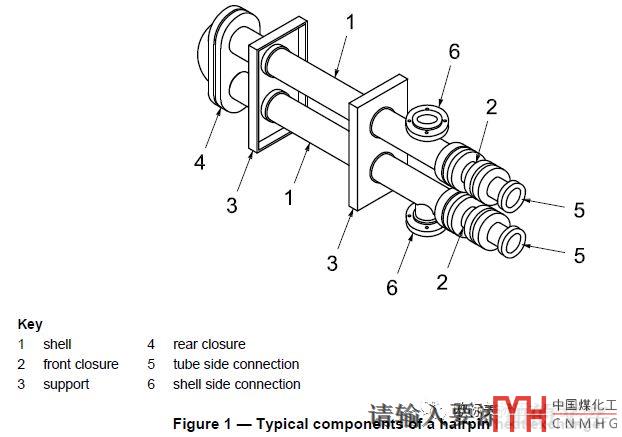

國外發卡換熱器的標準有API STD663, ISO12212，國內的SH/T3119套管換熱器。

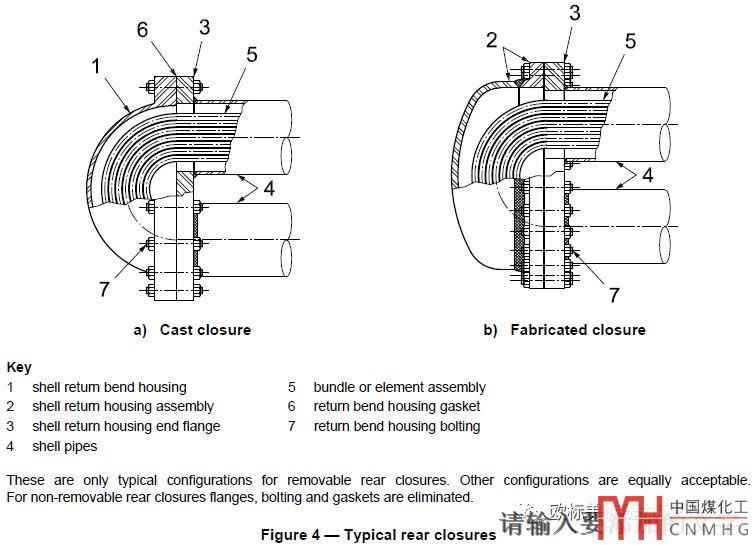

發卡換熱后端法蘭又分為長圓形法蘭和圓形法蘭，兩種結構都有應用。長圓形更節省材料占用空間也稍小但計算只能分析，相對來說周期要長一點；圓形法蘭結構常規計算即可但浪費材料（平蓋上開孔雖然很多情況下滿足GB/T150的平蓋開孔要求，但是基本不滿足ASME的平蓋開孔要求）。所以通常還是會有后端開兩個孔的平蓋要求分析。

端部的大彎曲半徑的存在，即使在最不利的壓力和溫度組合工況下，也無需膨脹節。發夾式換熱器U型管的大彎曲半徑能夠承載更高的熱膨脹，純逆流使其更高的傳熱效率，達到同樣的換熱功效，外形殼體可以做的更小，換熱管數量更少，因此這不光降低了制造成本，且更適用于高壓的工況（尤其是管程高壓）。

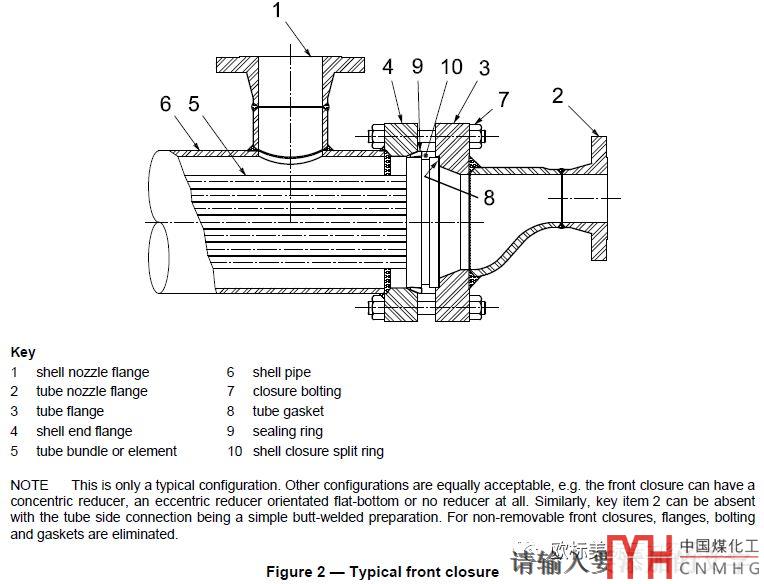

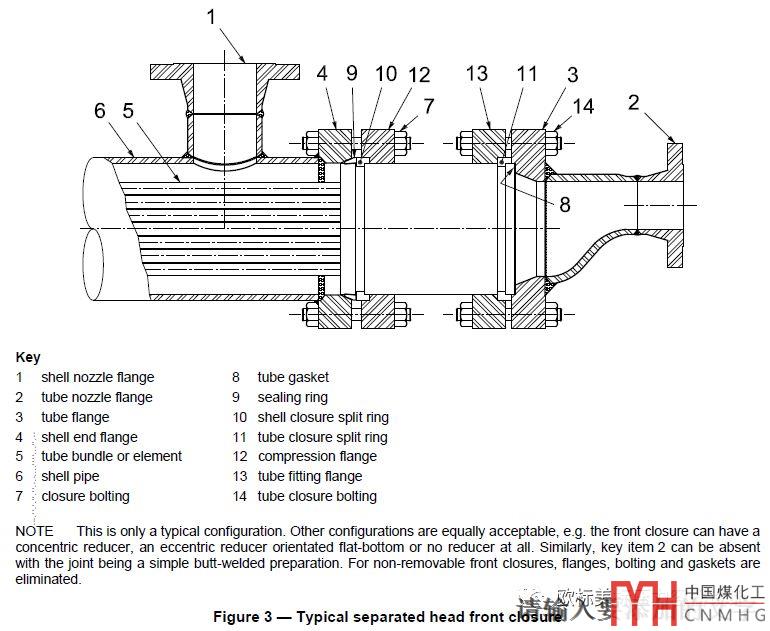

結構上除大U形的端部結構特殊外，前面管板部分的連接也是特殊結構，分管殼程均能單獨拆開，和不能單獨拆開兩種。

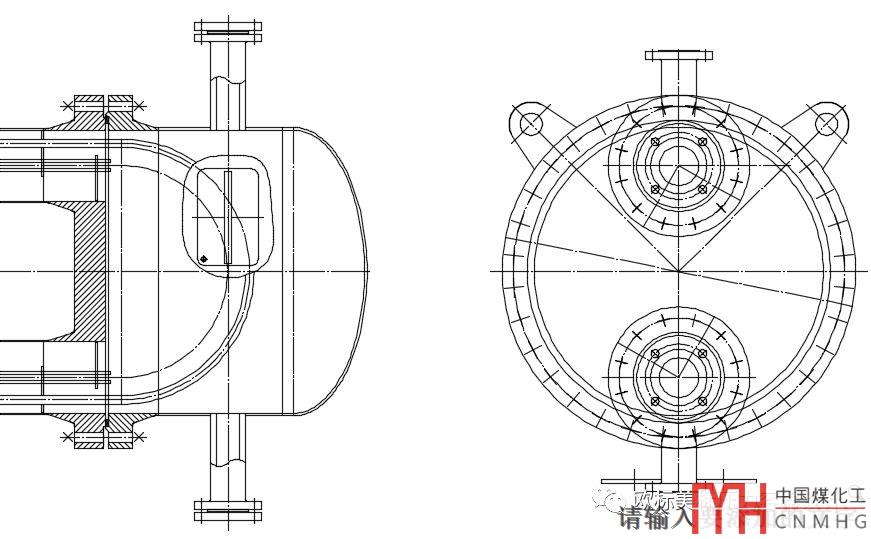

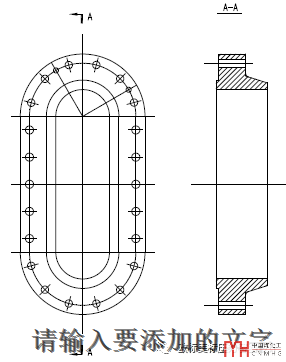

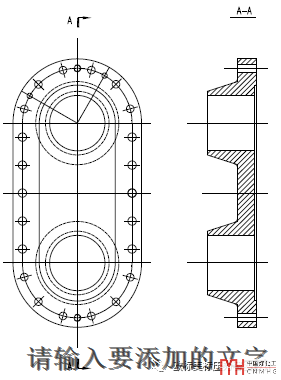

長圓形的想象力欠缺的可能有點想不出來，再貼幾張后端長圓形的部件圖的圖片。

有兩張圖片來源于網絡，要是不小心侵權了請聯系我，我刪除！別不小心被某什么圖片都是他們家的公司找上來。

年前就想寫發卡換熱器，螺旋折流板換熱器，折流桿換熱器，繞管換熱器了每個都是只寫了一部分。

題外話，最近非常忙上班忙，下班更忙。風子哥要求我錄SW6的操作入門的視頻。還有SW6使用常見錯誤，ASME設計（和設備圈合作的還在，想重新錄一個我自己的），PED注意事項的在排隊。信息文章能有每周2-3篇我都會佩服我自己的。
