中美膨脹節介紹及區別

時間：2021-08-09 來源：歐標美標壓力容器設計瀏覽：

2019年12月份有前同事因為沒太聽懂別人和他說的大波、小波膨脹節；問過我之后建議我寫篇膨脹節的介紹。春節在家窩著，想起來了就花點時間簡單寫寫，不寫計算過程因為計算99.9%都是軟件計算（常規軟件或分析軟件）。

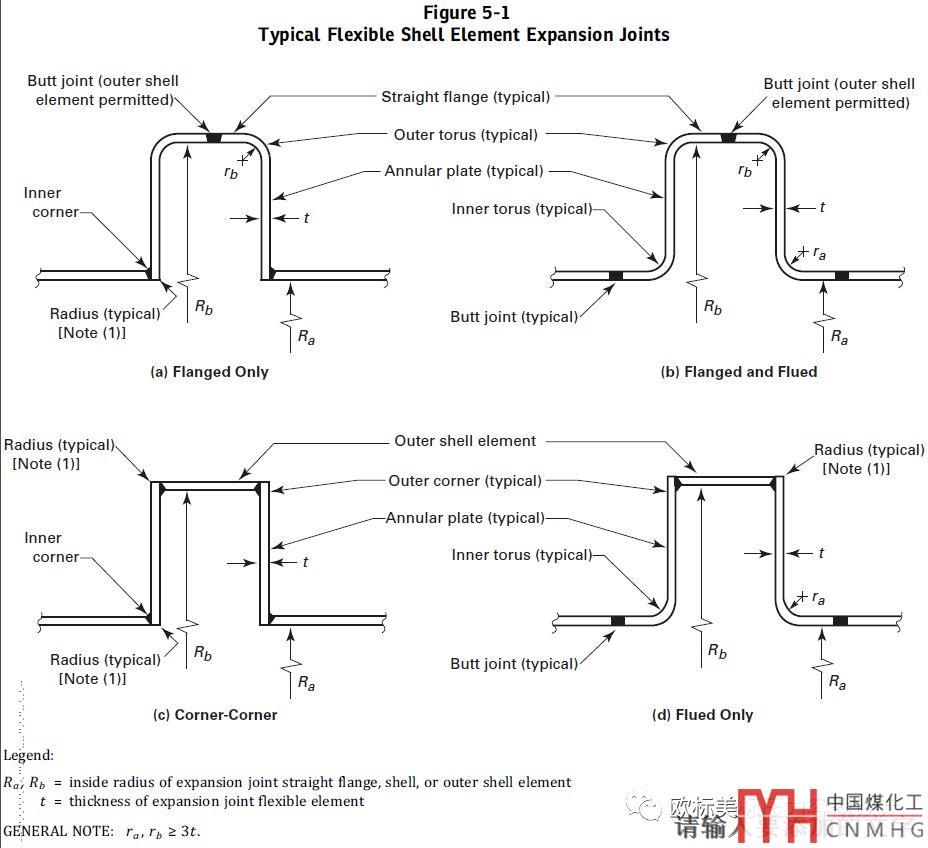

在GB16749-97版是有小波和大波的說法的，小波高的就是薄壁膨脹節，大波高的就是厚壁膨脹節；對應ASMEBPVC的標準薄壁波紋管（膨脹節）對應的章節是附錄26，厚壁膨脹節對應的是附錄5。

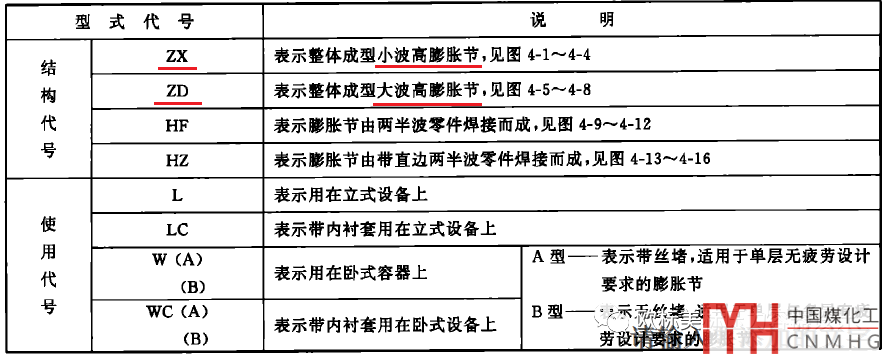

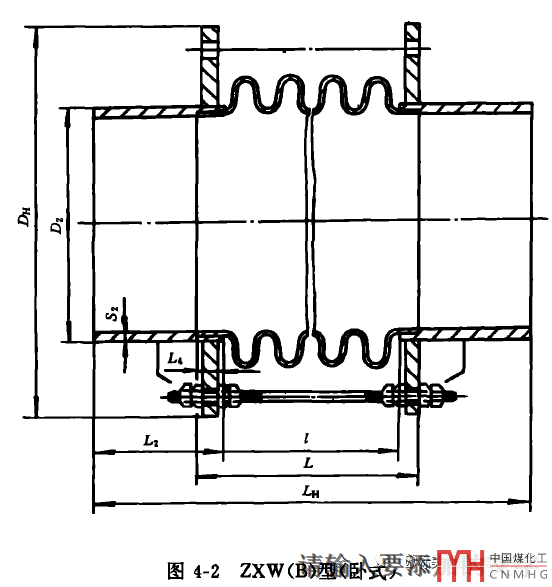

GB 16749-97表4-2 代號及說明

代號里的X就是xiao（小），D就是da（大）。再結合2018版膨脹節的標準以及97版的膨脹節的數據就能準確得出前面的小波對應薄壁，大波對應厚壁了。這個說法不是非常普遍，但也有人用一般來說四十左右甚至更老的人才會用這個說法（如果你很年輕說明你被身邊的人影響了）。

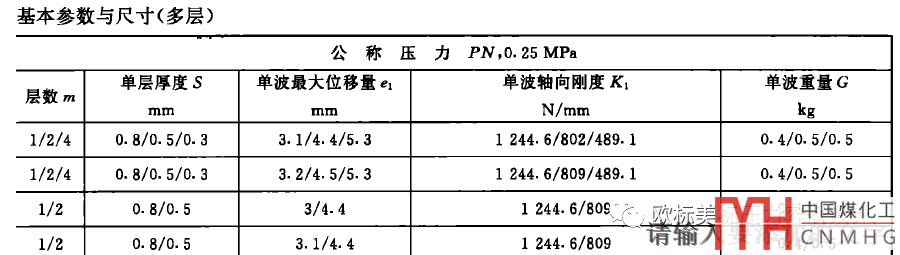

GB/T 16749-2018表4

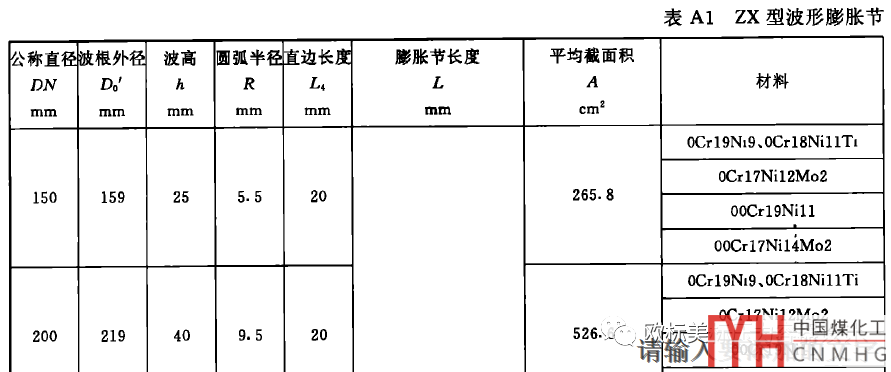

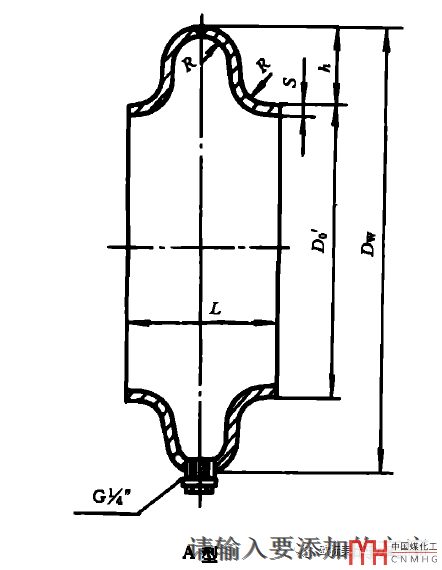

GB 16749-97 ZX的結構及尺寸

計算過程不做介紹新的SW6 4.0膨脹節（按2018版膨脹節標準）模塊目前不如SW6 3.1版，不能單獨計算膨脹節。我不想吐槽兩個版本的膨脹節標準內容上不連續的問題，沒詳細做全面對比只知道厚壁膨脹節平面失穩壓力的公式有非常非常大的改變。美國的標準也會出現不連續（例如之前提到過的鋼結構的標準）那是因為對基礎理論的研究有了新的進展。中國標準的不連續大部分是借鑒對象改變。一段時間抄蘇聯，一段時間抄歐洲，過一段時間又抄美國；這倒是和中國足球很像。

厚壁膨脹節是有減薄量的一般是在12%~15%之間，圓弧半徑R要大于等于3倍的膨脹節的名義厚度（投料厚度）。增加波高h(yuǎn)和增大圓弧半徑R都能增加膨脹節的補償能力，如果壓力較高增加波高就要慎重了因為波高增加會降低膨脹節抵抗平面失穩的能力。

如果用SW6和PV elite-Nozzle Pro./compress計算過同一個或相似的換熱器，會發現不銹鋼等膨脹節SW6計算1-2個波就能通過，用TEMA的分析法可能5個波都過不了，尤其是殼程壓力稍高的時候（例如大于1.6MPa）。我認為國標的規定和TEMA的規定都是有問題的。國標的不銹鋼膨脹節只要疲勞通過就不管膨脹節的強度是否有問題（之前發過一篇膨脹節組合應力判斷的）；TEMA9th/10th標準中膨脹節位移的計算多考慮了一次壓力在筒體上產生的軸向應力（以后再寫文章證明我的觀點）。

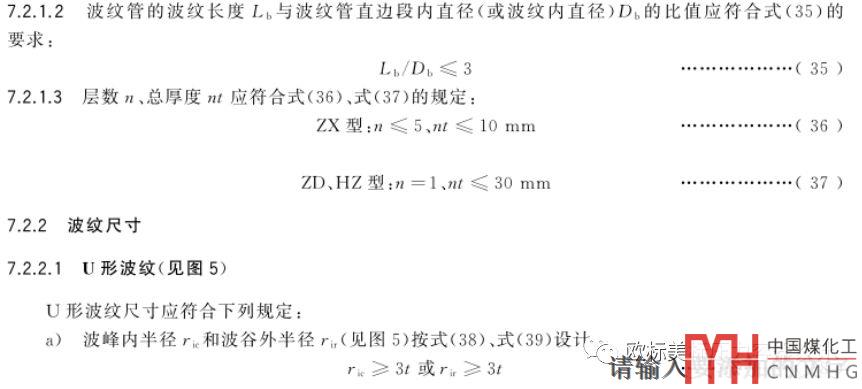

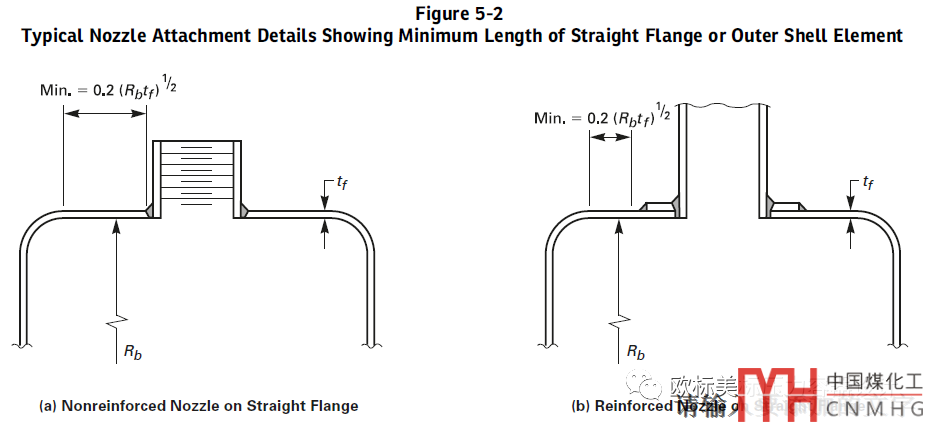

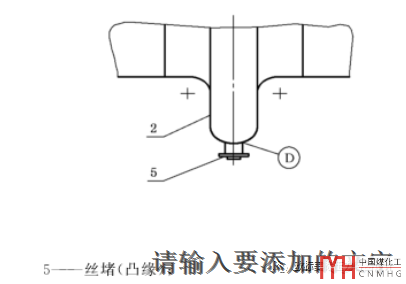

結構上的中國和美國的要求也是有差別的，主要體現在帶絲堵的膨脹節。奇葩結構的在中國就不叫膨脹節了也不考慮其系數膨脹的能力了。2018年新版膨脹節標準沒有給出很詳細的帶絲堵的厚壁膨脹節只有個相對簡單的圖，詳細的可參考97版的膨脹節標準。國內標準是可以直接在膨脹節波峰處加絲堵的但是ASME標準是不允許直接在圓弧頂部設置絲堵的一定要帶直段且對直段長度是有要求的。注意GB/T 16749標準對厚壁膨脹節的厚度是有限制的要小于等于30mm
