近些年隨著對海底石油天然氣的開采，船用設備的增長最近幾年也是井噴式的。不管是有經驗的還是沒有經驗的公司都接到了不少船用設備的訂單！

船用設備和普通的化工設備還是有很大區別的，有些公司雖然做過很多船用的設備但都是按在陸地上的設備考慮的。端午早上起來稍微有點時間，簡單寫一下船用設備設計要考慮的問題。

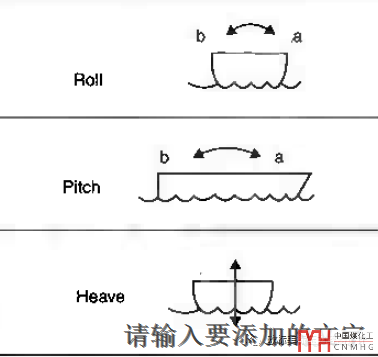

因是船用的設備會出現些船用的術語，我們也要對基本術語有所了解并對應到我們的設備上。1.壓載和滿載：滿載對船來說是裝滿貨物；壓載是壓載艙里壓載水為了保證船航行的穩定性和航行的效率。對應船用的設備來說滿載就是操作工況，壓載就是非操作工況，最多就是設備沒有壓力溫度還沒完全降下來所以會出現有些船東會要求按無壓力但溫度是設計溫度（或操作溫度）考慮。2.roll，pitch，heave：這三個不翻譯不解釋直接上圖。如果看不懂圖那我也不說啥了，（鞍座標準都有很多人問三個地腳螺栓的事，然后還能出現實際設計產品都能出現三個地腳螺栓！一切皆有可能！）

船用的壓力容器，我們要知道的信息。1.設備所在高度（在哪層甲板上）。2.如果是臥式設備設備的軸線和船的軸線是垂直還是平行的關系。3.設備要考慮多大的爆炸載荷，怎么考慮，都在哪些工況考慮。4.有些還要考慮雪載荷，實際上無論是GB/T150還是ASME Ⅷ-1都有規定要考慮雪載荷。

1. 設備安裝在哪層甲板上：安裝高度直接風載荷的大小，由于船的吃水深度是不固定值。經?？蛻羰遣唤o的，保守起見船底可按海平面考慮。

2. 臥式設備的軸線和船的軸線的關系：因?yàn)榇臄[動是分roll和pitch的。海水引起的船的擺動是按自定義三個方向的地震加速度來考慮的，豎直方向Y的地震加速度是不變的，但是X,Z的就和設備的安裝方向直接相關了。由于季風，洋流，航行的影響，船的擺動會有正常工況和極端工況。其實這里還有個問題船的擺動是有傾角的，傾角會引起設備的偏心載荷，偏心載荷會產生偏心矩。

3. 因?yàn)榇玫膲毫θ萜骱艽蟛糠质怯脕黹_采石油天然氣后直接后續加工的石油化工設備。開采和煉化一體通常都要考慮爆炸，爆炸載荷的考慮分兩種方式，離得近的除了要考慮爆炸的沖擊力（按風載荷考慮）之外還要考慮爆炸對設備全方位的作用即按外壓考慮。距離爆炸中心遠的只需要考慮爆炸的沖擊載荷。

4. 雪載荷雪載荷由于各軟件中沒有選項。我們只能是按偏心載荷的方式來考慮。平臺上的雪載荷可以通過多考慮格柵重量的方式實現

在ASME標準中明確地震載荷和風載荷是不用同時考慮的，但是船用設備是特例因?yàn)榇玫脑O(shè)備我們考慮地震不是真的地震。海水引起船的波動或者說擺動是一直存在的，風載荷也是一直存在的只是大小不同而已。所以風載荷和用地震載荷考慮的擺動是要同時考慮的。

目前我知道的軟件中可以直接考慮船用設備這些載荷的軟件是AUTO PIPE VESSEL（直接可以考慮船擺動的正常工況和極端工況，自己定義載荷組合的方式）. VVD軟件可以直接考慮爆炸載荷（有選項）

題外話AUTO PIPE VESSEL這個軟件功能很多很強大，對工程公司和業務很雜很多的制造廠來說是個很實用的軟件。之前寫過AUTO PIPE VESSEL軟件的功能介紹。

Auto PIPE Vessel軟件特色功能

有時間了在寫一篇用AUTO PIPEVESSEL軟件計算帶導向支撐的塔器，可以直接計算的！
