繪制一個圖要幾分鐘？譚編利用模板繪圖只要2秒！文末有福利：免費獲取Origin模板！你還在熬夜繪圖嗎？會使用模板的人正在唱K。不會創建模板？本文，譚編利用3分鐘時間教會你！

對于科研人員來說，對實驗數據進行整理、繪圖往往占據了大量的時間和精力。大量的、機械的、重復的繪圖操作耗費我們大量時間。繪制一個可以發表的科研圖片要幾分鐘？幾小時？譚編利用模板繪圖只要2秒！譚編后續會將常用的Origin模板分享給各位讀者！

文末有福利：“斜方XRD圖模板”的獲取方式！本文以O(shè)rigin8.5為例，該模板也可以在Origin2018版本中使用（將模板文件拖入2018版軟件中即可）。

1.怎樣創建Origin模板？

（1）繪圖

斜方XRD圖是基于Origin的Waterfall工具繪制出來的，隱藏側面及其軸標題、刻度等操作后得到斜方圖。具體步驟見上一篇文章：

微教程：Origin將3D瀑布圖改為斜方Stack圖

設置圖中文本的樣式，精修細調之后，你認為很完美了，進行下一步：另存為模板。

（2）另存為模板

右鍵點擊繪圖窗口的標題欄，在彈出菜單中選擇“Save as Templete..."。在彈窗中修改存儲模板的分類“Userdefined”和保存的文件夾，設置好模板的名稱（自己能一眼看出的名稱），這里譚編設置為“XRD-斜方-XYXY或XYYY”,確定即可。

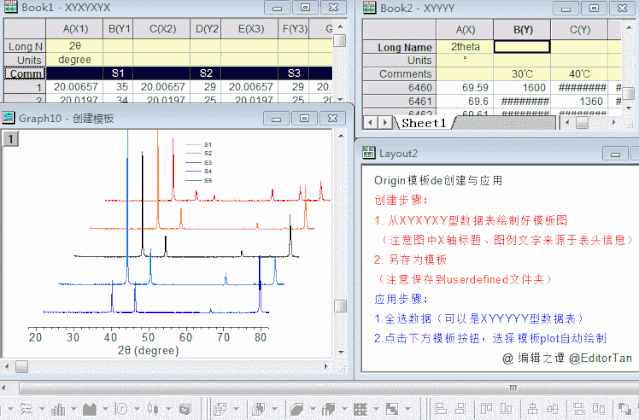

注意我們?cè)谠O(shè)置圖中橫軸標題、圖例文本時，切忌直接修改，我們利用數據表的“Long Name”“Units”“Comments”自動關聯。橫軸的標題將自動更新為“Long Name(Units)”；圖例將自動列為“Comments”的內容。例如下面動圖中，我們使用兩個數據表，長名稱、單位、批注的內容都不同，看如何利用模板自動繪制圖形。

2.怎樣利用模板快速繪圖？

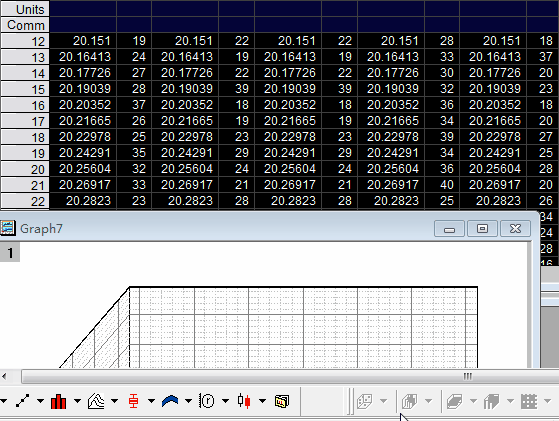

全選數據，點擊下方的(Template Library),在彈窗中選擇我們之前保存的“XRD-斜方-XYXY或XYYY”模板，點擊Plot按鈕，即可快速繪制出斜方XRD圖。具體步驟如上面動圖所示。

3.注意事項

在初學者經常會遇到這樣一個問題，就是之前保存過一個模板，后來每次選取數據點擊下方的Line工具繪制折線圖時，總是自動調用之前保存的模板，此時我們的繪圖或許是另一種風格，不需要繪制成模板的模樣。

這要?dú)w咎于我們偷的懶——我們選擇了“保存模板”而不是“另存為模板”,此時沒有設置保存到Userdefined分類（或自己新建的分類“我的模板”）下，而是保存在系統默認的“Line”分類下。

怎樣解決這個問題？在“Line”分類下找到這個搞事的模板，右鍵菜單中選擇“move”將其移至“Userdefined”或“我的模板”分類下，搞定。

創建模板的注意事項：

（1）利用數據表的表頭自動更新圖形中的文本及樣式（共性特征內容）；

（2）盡量不要手動添加文字和批注線等，避免模板中也保存這些手動批注（個性特征內容）；

（3）另存為模板，另存為自己的文件夾；

（4）模板命名要涉及到“方法-圖型-數據表結構”，例如：XRD-斜方-XYXY或XYYY。
