做ASME設計項目的工程師都知道，ASME Ⅷ-1沒有提供完整的厚壁膨脹節設計方法，通常采用有限元分析設計。早先ASME的換熱器設計時按照TEMA進行的，GB/T151的對標標準其實就是TEMA，TEMA 8版僅提供厚壁膨脹節公式設計方法，薄壁膨脹節需要按照EJMA，到07年的第9版，TEMA放棄了原有的公式算法，改為有限元分析設計。ASME Ⅷ-1厚壁膨脹節的規定在強制附錄5和UHX-17，只有應力限制要求，沒有應力計算方法，薄壁膨脹節的規定在附錄26則有完整的一套設計公式。
做設計的都清楚，采用通用有限元軟件如ANSYS或者ABAQUS做應力分析的效率比常規公式算法低很多，想提高效率必須要用專用程序，比如國產開孔接管有限元分析軟件NSAS分析完可以直接出報告，那么膨脹節有沒有專用有限元程序呢？有的，TEMA 9版發布的時候TEMA同時發布了殼體柔性元件有限元分析設計設計程序Flanged and Flued Expansion Joint Evaluation Program，軟件是TEMA和PRG合作開發的，界面風格和Nozzle/pro是一樣的，傻瓜式操作，畫圖黨最愛。購買只能找TEMA(http://www.tema.org/highlight10.asp，1600美元)，國內無代理，個人純屬技術推薦，幾分鐘能做好的事情為什么要花幾個小時去做呢。最新的是10th的，本文介紹是基于TEMA 9th軟件的說明書。這個軟件可以計算膨脹節彈性剛度和塑性剛度（塑性剛度僅用于UHX-17）、膨脹節應力分析校核和優化設計。
PRG也有自己的膨脹節有限元分析模塊，可以跟PVelite結合使用；膨脹節應力分析膨脹節波峰波谷不能采用UHX-17中的高許用應力，只能按附錄5-3，設計載荷工況波峰波谷最大應力限制值1.5S（附錄5-3）和3.0S（UHX-17）的差別，按附錄5-3很容易出現沒有熱膨脹的工況控制膨脹節波數，經濟性差，讓人無語。COMPRESS倒是支持UHX-17，而且是標配，不過COMPRESS在國內普及率不如PVelite。不管是compress還是pvelite+nozzle pro膨脹節分析生成的計算書都不含單元，約束，載荷和應力云圖等，只有表格這讓人認可就有難度了。下面通過一些截圖對軟件做簡單介紹：

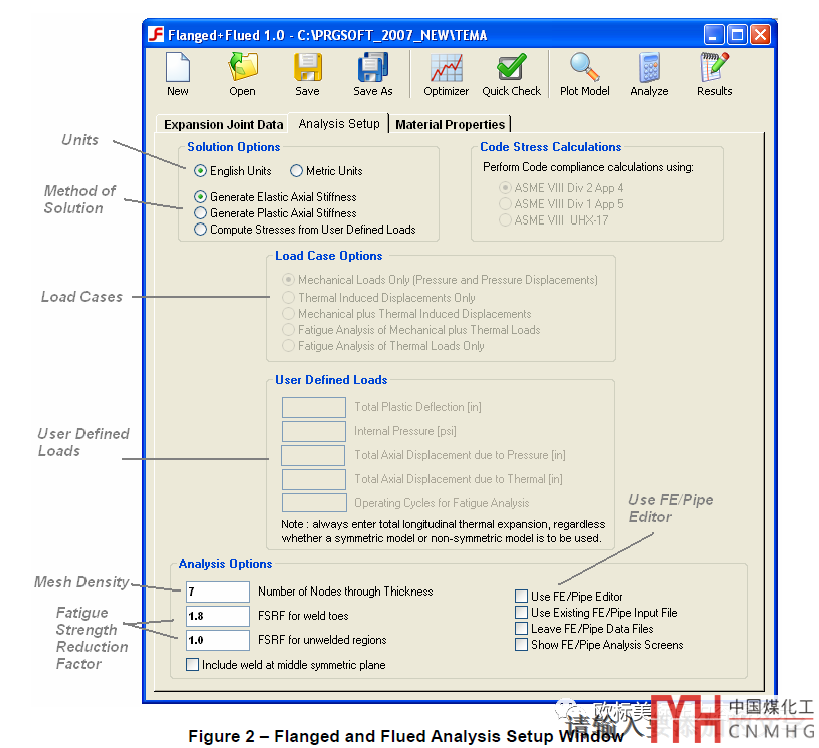

1. 軟件有2種單元二維平面單元和線體單元，前者用于正式的分析，后者用于快速分析，比如優化設計。
2. ASME壁厚膨脹節典型的樣子如下所示，第3種就是咱們熟悉的壁厚膨脹節了，前兩種通常出現在帶導流筒的時候。

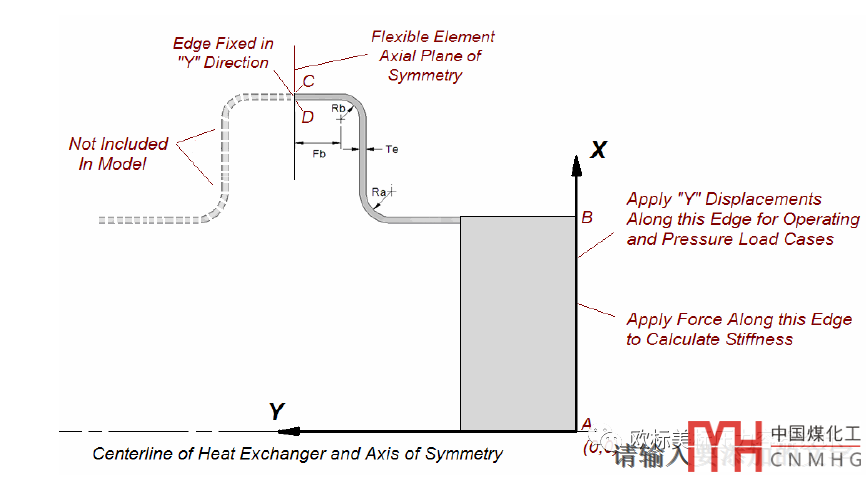

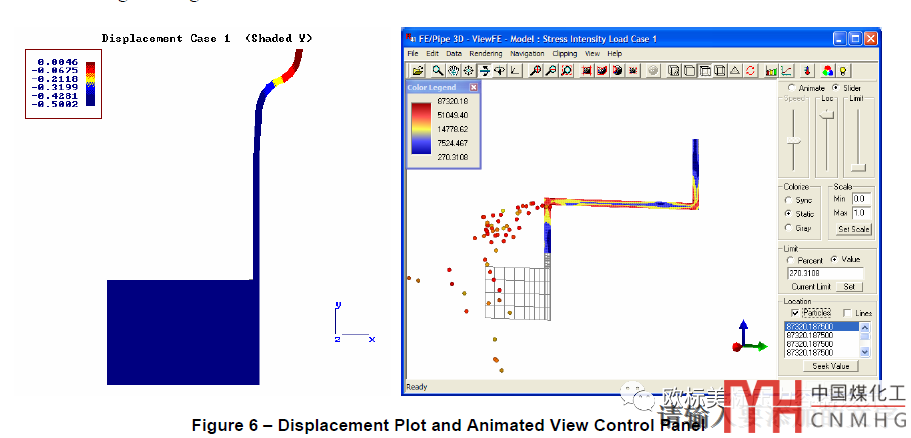

3. 膨脹節的位移和載荷邊界條件，其中的灰色矩形部分只是在求膨脹節剛度的時候用到，應力分析時是沒有的。

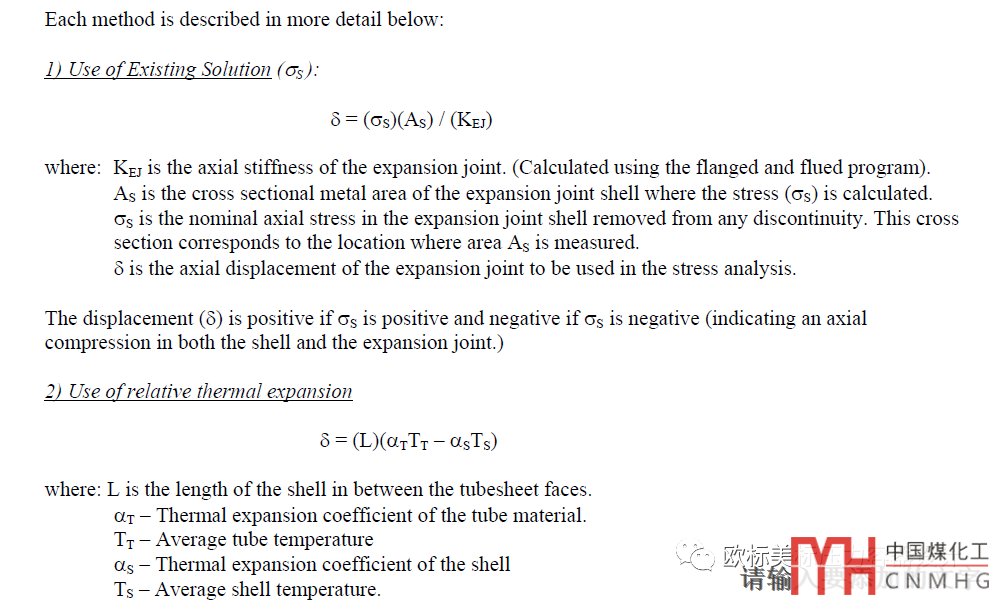

4. 膨脹節的端部位移是由筒體軸向力/膨脹節剛度得到的，這個是TEMA9版的做法，跟ASME UHX-16，UHX-17不一致的，10版附錄A已經更新了膨脹節位移算法。COMPRESS用的是始終是UHX-16，COMPRESS(直接嵌入了Nozzle Pro軟件)及PV elite+Nozzle Pro采用的是線單元。

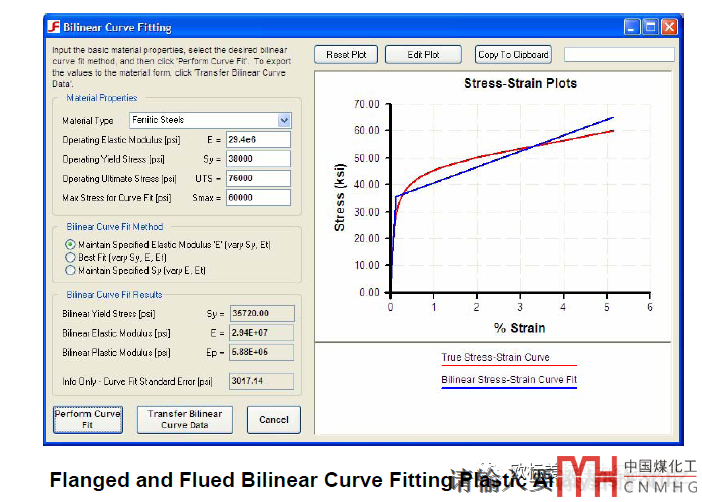

5. 程序支持材料的非線性，這個主要用于求膨脹節的塑性剛度，真實材料會發生屈服嘛，這個剛度用在哪兒？UHX-17換熱器0剛度校核，用真實剛度替換掉0剛度，不過塑性剛度值跟位移量有關，這個可操作性其實不太好。

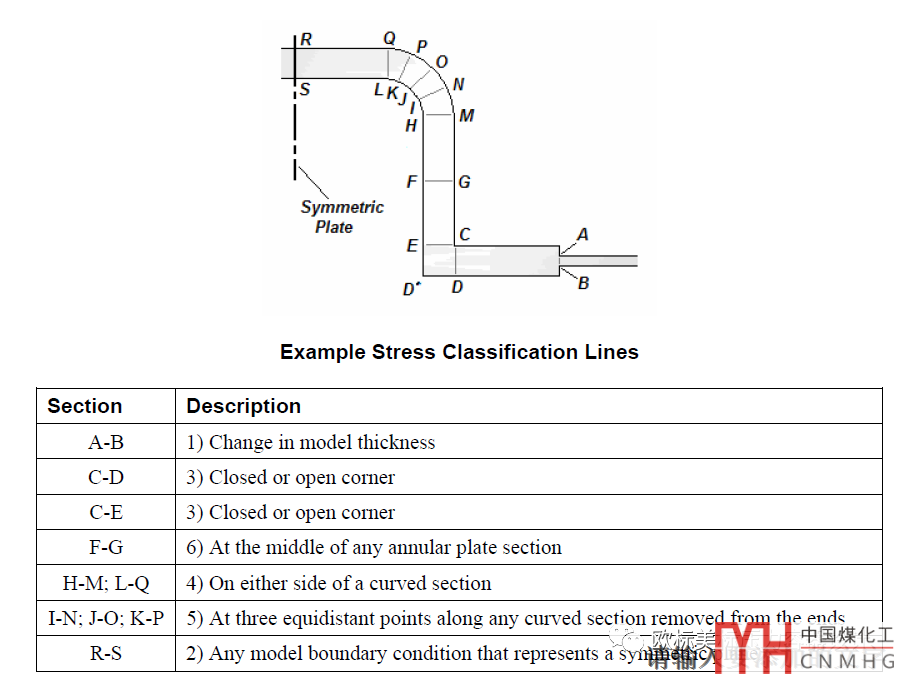

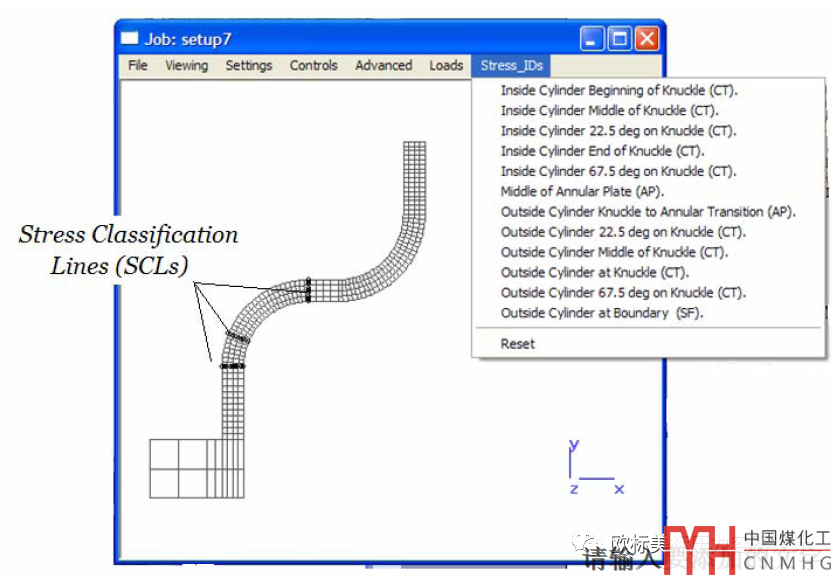

6. 膨脹節應力線性化路徑的設置，與TEMA要求一致。

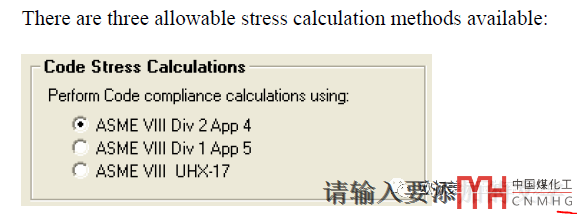

9. 應力評定準則有3種：ASME Ⅷ-1強制附錄5、UHX-17和ASMEⅧ-2 PART 5。ASME Ⅷ-1強制附錄5太保守了，經濟性太差，用UHX-17會好很多，但是仍然趕不上GB/T16749（奧氏體相材料強度不過，疲勞通過即可；對此持一定的保留看法，以前發過文章談?wù)撨^這個問題）。

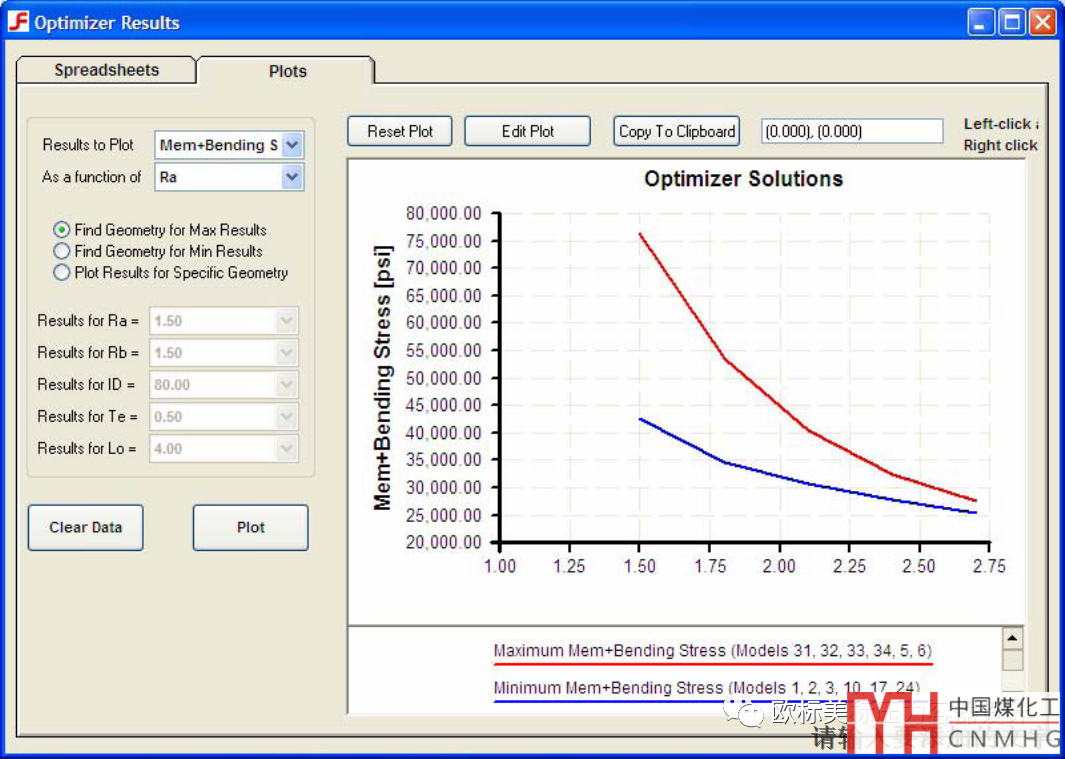

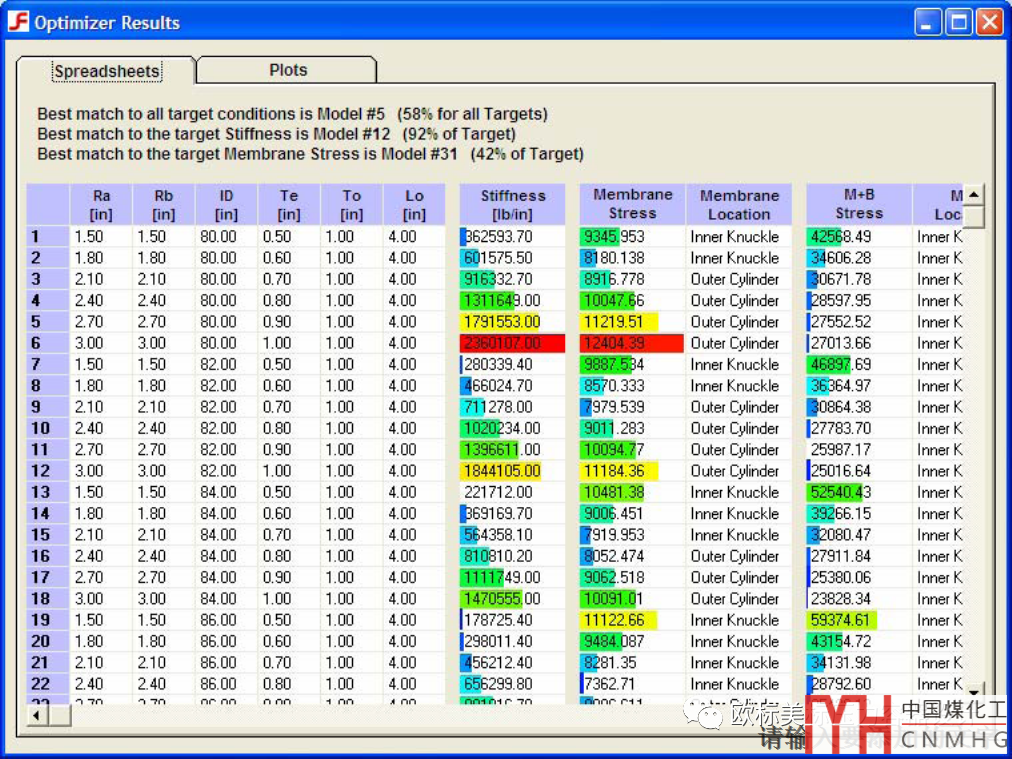

10. 優化設計，膨脹節的成本跟模具關系很大，所以這個優化設計實際上還有考慮模具的情況。
