在做設備計算時經常會輸入風載荷和地震載荷，但你是否真的知道各參數的意思呢，今天我們就把常用的美國，歐洲和中國大陸的風載荷做個簡單匯總。

由于軟件輸入界面常見且對介紹意義不大，就不放圖片軟件風載荷輸入界面的圖片了。

一、美國ASCE 7-10和IBC基本相同(下面章節指ASCE 7-10)

1）風速：在26.5.3節規定是指在33ft（10m）下地面上暴露級別C級的3秒陣風速度的平均值。

2） 暴露類型：分A,B,C,D級. 26.7.2節

A:大城市中心；

B:市區和市郊，城鎮即建筑比較密集的地區；

C:建筑高度小于30ft（9.1m）的開闊地帶。

D:平坦的，無建筑物的，海邊等。

3） 結構類型：Ⅰ，Ⅱ，Ⅲ，Ⅳ 。表1.5-1

Ⅰ：在發生事故時，對人的生命沒有多大危害的建筑/結構。

Ⅱ：其它三類以外的

Ⅲ：發生事故時，對人的生命構成較大危害的建筑/結構。含有足夠的毒性/爆炸危害介質的結構，如石油化工類設備

Ⅳ：發生事故時，對社會構成嚴重危害的。最重要的建筑/結構。

ASCE 7-10版取消了風載荷在結構類型對應的重要性系數。

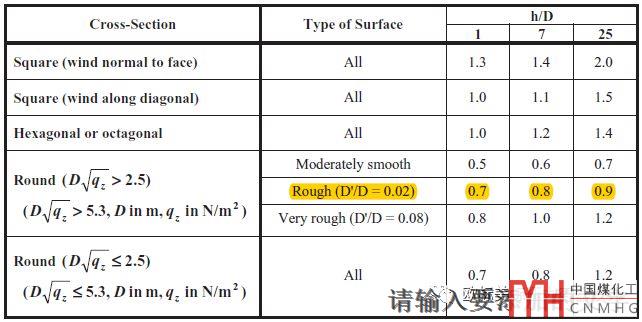

4） 風力系數Cf 圖29.5-1

注意化工設備按涂黃的插值Pressure Vessel Design Manual (Fourth Edition)的4.1節明確說明（中文版的第三版是在3.1節）。按上表梯子和平臺的風力系數選1.3左右比較合適，頂部方平臺1.0合適（因PV elite頂部方平臺是按對角線算面積的）

5） 載荷組合中風載荷的考慮：2.4節許用應力判定

風載荷和其它載荷組合時，考慮0.6倍的風即可。應該是和風速是3秒平均風速有關還和ASCE 7不在建議塔器按表面光滑取風力系數有關。注意PVelite軟件建議還是95版的和新標準不一樣。

二、歐洲EN 1991-1-4

1）風速：在4.2節規定是指在開闊（II級地區）地面上10m 高處10分鐘陣風速度的平均值。

2） 暴露類型：分0，Ⅰ，Ⅱ，Ⅲ，Ⅳ級。表4.1

0:海邊；

Ⅰ:湖邊或平坦的，無建筑物的開闊地。

Ⅱ：植被比較低，建筑物比較孤立。

Ⅲ：有固定的植被或建筑覆蓋等。--村莊，郊區

Ⅳ：至少15%的地表面積被平均高度超過15m的建筑覆蓋。--城市中心

3） 風力系數Cf –第七章及EN13445的22章

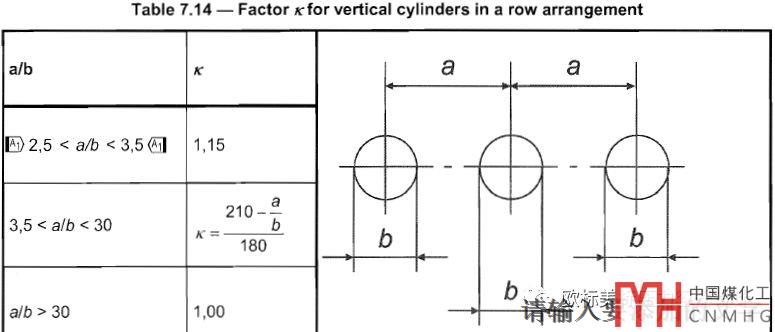

筒體的風力系數總的來說：最低0.7，不知道周邊情況時最高可取1.1?？紤]了附近建筑物的影響（見下圖）。平臺的系數按1.4；梯子的系數按1.2。

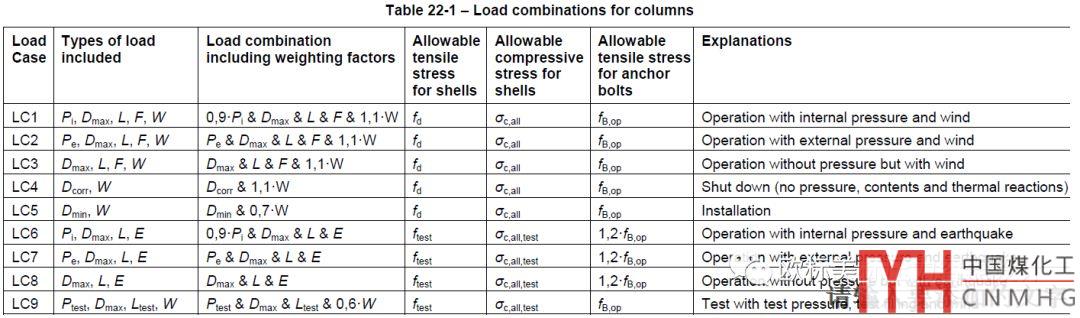

4） 載荷組合中風載荷的考慮，按EN1991-1-6

安裝工況考慮0.7倍的風

水壓工況考慮0.6倍的風。

三、中國大陸GB 50009和NB/T47041

1）風速：在2.1.22節規定是指在空曠平坦地面上10m 高處10min陣風速度的平均值。按50年一遇的最大風速確定的

2） 地面粗糙度：A,B,C,D

A: 海邊,湖邊及沙漠地區；

B:田野，鄉村及建筑比較稀疏的鄉鎮和城市郊區

C:有密集建筑群的城市市區

D: 有密集建筑群且建筑較高的城市市區

3） 體型系數K1（風力系數Cf）–NB/T47041的第4章

設備取0.7（含梯子，平臺等）。與其它標準比有稍微有點冒進了，梯子和平臺也用0.7按圓筒形處理就有點冒進了，可能是為了計算方便吧或許也因為還有其它參數調節。

4） 組合工況總風載荷的考慮

操作考慮100%的風。有時地震工況還要考慮25%的風（風彎矩小于地震彎矩時）。歐美都沒有要求考慮風和地震的部分疊加。

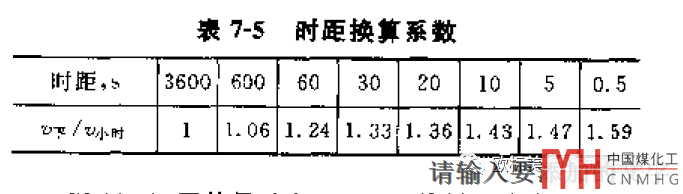

在分析設計征求意見稿中載荷組合方式是直接照搬ASME Ⅷ-2或者說是ASCE的。之前發文章小小的吐槽了一下分析設計征求意見稿的載荷組合系數了，在這就不在重復了。那篇文章少了個風速時距換算關系圖不夠直觀。今天也在談風載荷就在這把圖補上。

看了圖就知道為啥做的國外項目按ASCE考慮風載荷時風速那么大了吧。稍微解釋二句：我們國家是600s，美國ASCE是3s。也就是說表達同樣的平均風速：用3秒是用600秒的1.4倍多（下圖只有5s和0.5s的無3s）。

綜上可以看出就風載荷對設備的影響來說，歐洲風載荷標準EN1991-1-4考慮的最全面，考慮了附近建筑物的影響。國內也有專家提出排塔相對于單塔受風載荷更危險（不理解的話生活中去感受風大和風小的地方）。如果要考慮排塔的影響可按上面的截圖表7.14放大風力系數Cf（國內的體型系數k1），如距離很近續篇再提供參考意見。再多說一句軟件改不了體型系數可以在風速上放大哈。

后面還會發梯子平臺各標準或資料對風載荷的考慮；所以有些內容在這篇文章只是一筆帶過了沒有詳細講。
