這周很忙，一不小心就周五。這周花了部分時間在整理幾臺設備的局部分析的報告。順便抽時間稍微寫點相關內容。

在做浮頭換熱器時大部分是多管程的（2,4管程最多），為什么很少見到單管程呢？因為單管程結構不好處理！但有時是不適合做成多管程的，如壓降，傳熱等方面的原因。

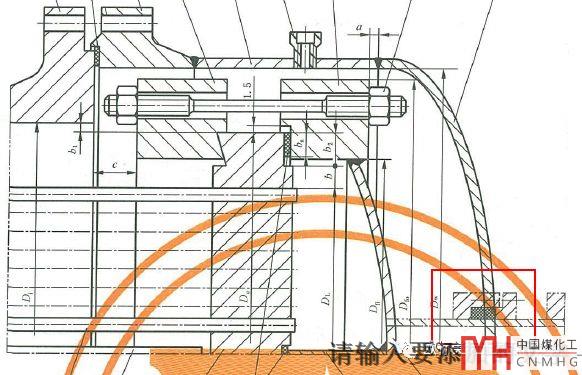

單管程浮頭再使用常用的帶凸型封頭的法蘭結構，對管程流體的流動等沒有好處。所以帶錐殼的法蘭結構就出現了，但是帶錐殼的法蘭結構是有缺點的占用的空間大（螺母到法蘭頸部或筒體的距離是有要求的，至少要保證螺母擰的動哈）導致外頭蓋側直徑增大，后端一對法蘭(外頭蓋側法蘭和外頭蓋法蘭)外徑增大厚度增加，增加了很多成本。因為成本等原因就出現了本文的結構，但要注意使用這種結構一定要和客戶溝通好。記得幾年前某球的某項目報價時是我計算的，我和銷售人員強調了使用的是這種結構還畫了局部簡圖，要注明。因為數據表給的尺寸，布管實現不了（md浮頭換熱器布管就沒認真考慮浮動管板的）；因為后端直徑比其它家小，價格低了挺多，最終中標但是某球不同意用這種結構（還說別人家都增加直徑了就你們家沒增加屬于報價失誤還不給補錢），不知道哪個環節出了問題。合同簽下來后銷售人員就離職了，可能是銷售人員沒有刻意強調吧！但標書里應該是有的?。?！

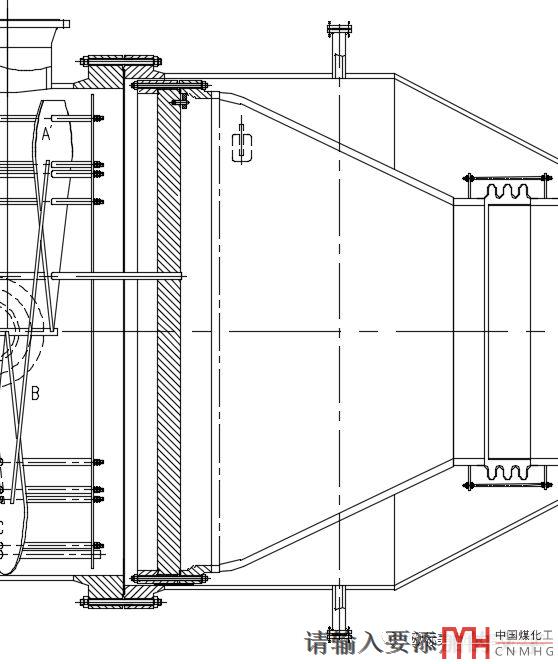

不多說了結構見圖

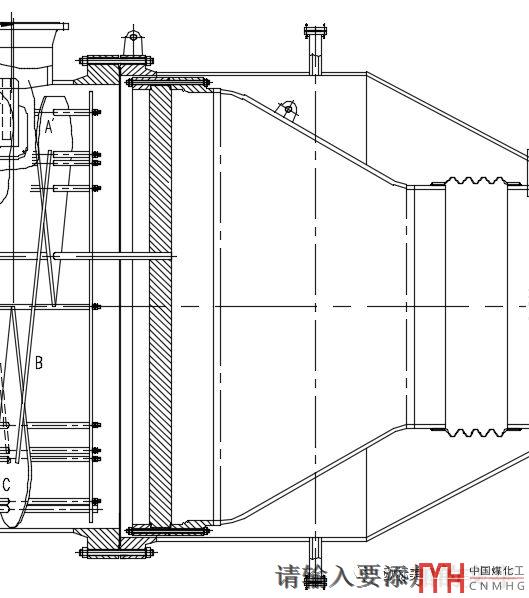

請忽略截圖上膨脹節襯筒方向問題

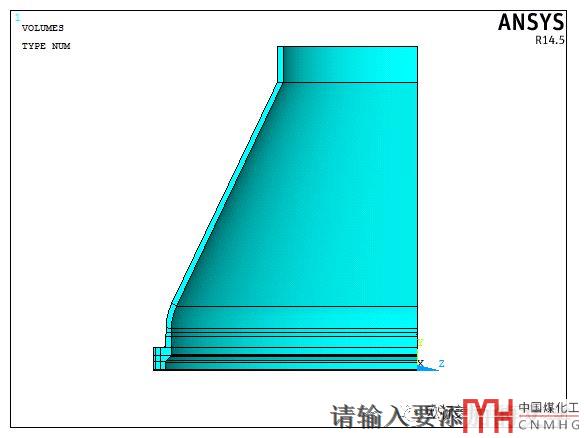

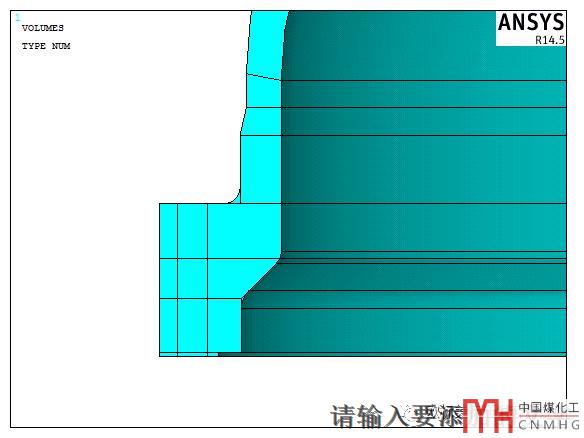

法蘭局部模型圖（更清楚）

GB/T 151標準上單管程給的是填料函密封，但有時真的不適合用這種方法。所以為了吸收熱膨脹就只好用薄壁膨脹節了。

由于法蘭非常規，有時錐殼結構不滿足GB/T150或ASME Ⅷ-1的規定（半頂角大于45°小端不帶折邊，節省成本哈），所以局部建模分析。如管殼程都有腐蝕建模注意是有內外腐蝕的，法蘭是截面四個方向都有腐蝕

只有兩個注意點：1.要考慮膨脹節對錐殼小端的軸向載荷。2.法蘭不只是強度問題還有剛度問題或者說是密封失效問題，即法蘭環偏轉角問題，軸向變形問題。

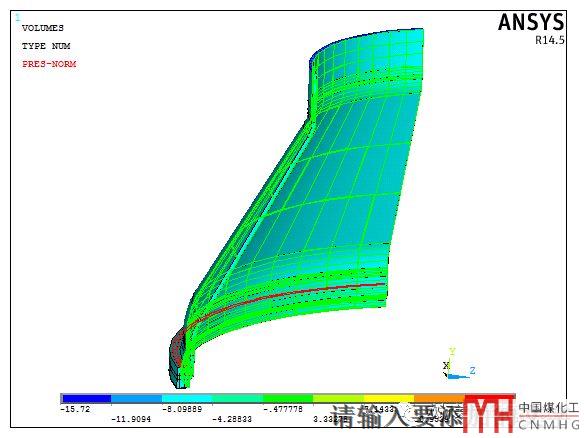

小端筒體端部等效載荷注意要考慮到膨脹節的軸向載荷作用

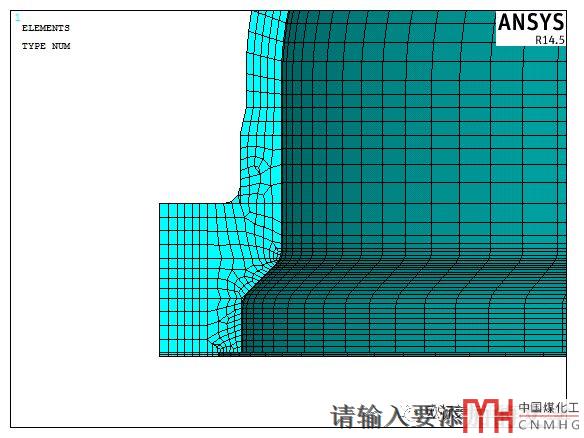

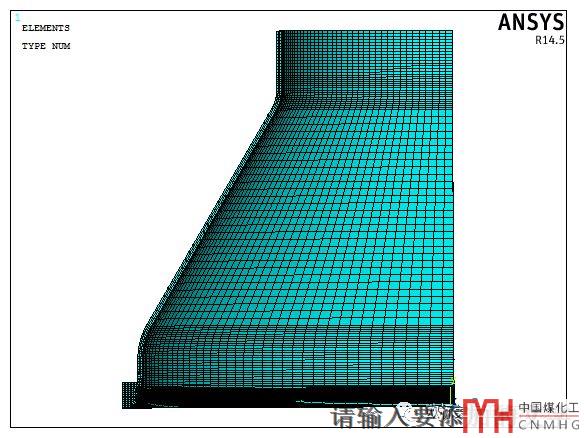

簡單的分析我就采用可接受的最簡單的方式，如果用WB的都可以簡化成軸對稱的。經典的應該也可以但是我不會處理載荷，所以我就用了個1/4的，這樣對稱約束的命令流好寫，一行搞定。

計算結果和約束就不貼圖了。

我這個人工作上相對懶，能用簡單的工具和方法搞定的東西。我從不用復雜的方法。要在某些方面懶那就要多學一些多會一些 ！因為理念上的不同工作中我覺得不用分析的設備最終還是不少分析了！很多設備專業的人用ANSYS計算和設備相關的鋼結構問題時我用鋼結構軟件，ANSYS干一天我一二個小時就搞定。
