球形封頭應該怎么和筒體對接
問題

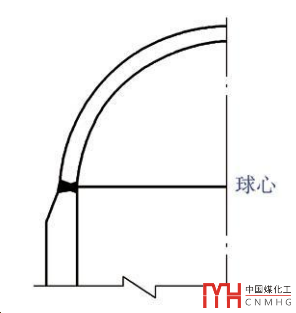

球形封頭與筒體的連接方式一般是采用筒體補足封頭的方式，而不是筒體1:3削邊和半球在切線相連。

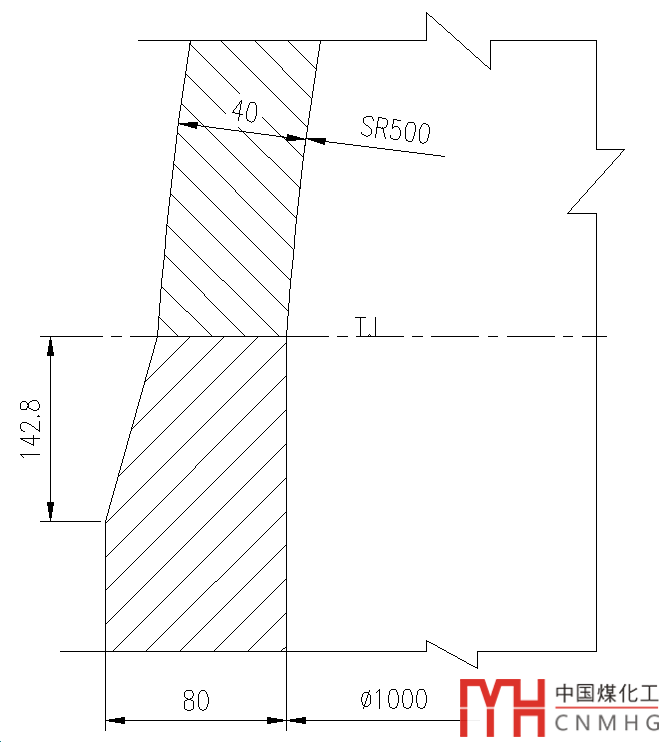

圖1：正確連接方式A

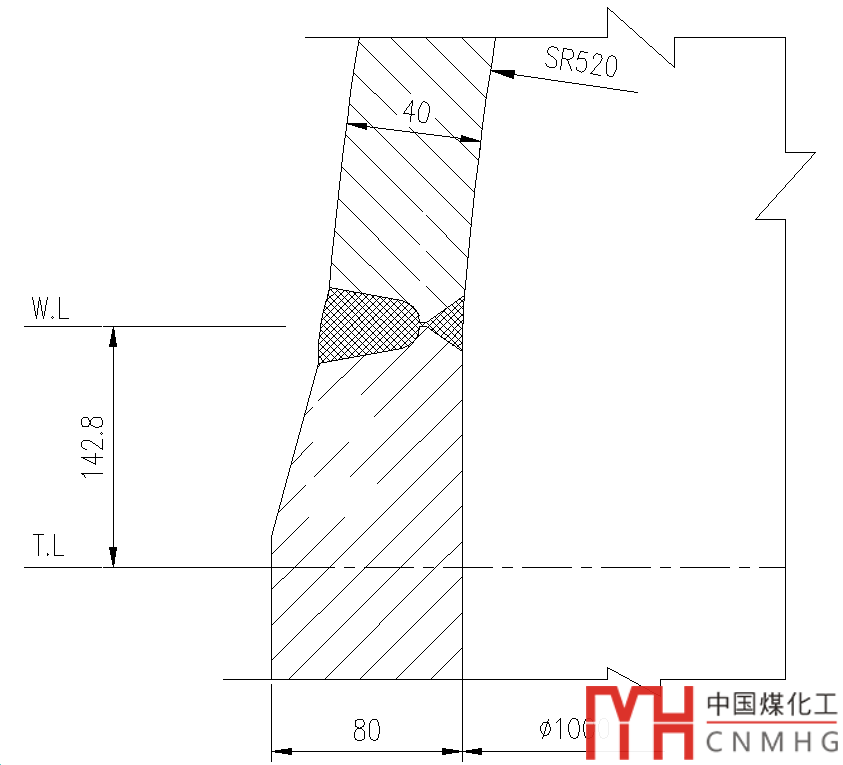

圖2：錯誤連接方式B
兩種都是1:3切削筒體，為何一種正確一種錯誤呢？
一種解釋是：
圖1過渡段局部加厚了球殼，受力好。
圖2過渡段局部削弱了筒體，受力差。

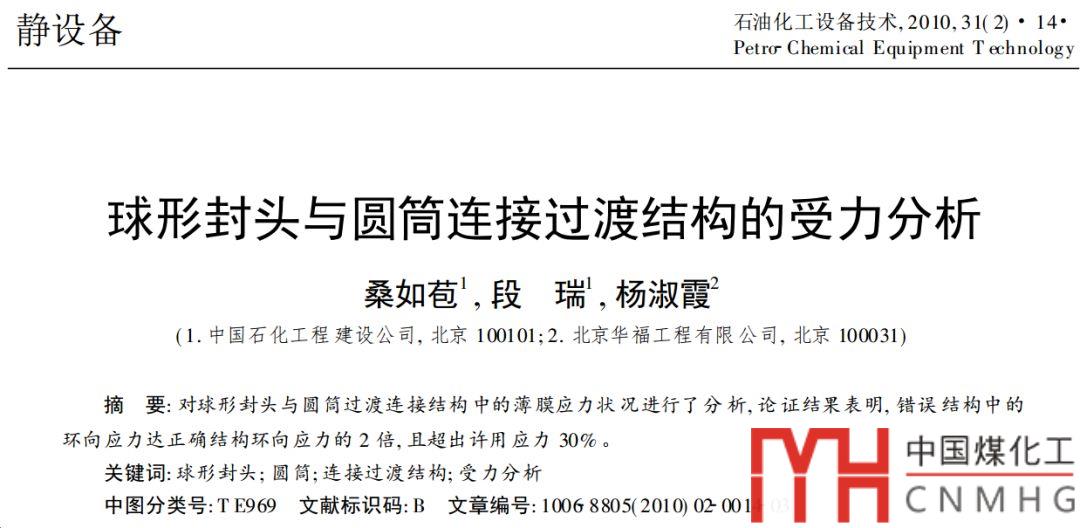

在論文中，桑總經過推導，錯誤結構中的環向應力達到正確結構環向應力的2倍，且超出許用應力30%。
驗證的數據
為了驗證一下論文的推導，可以試著驗證一下論文的推導。
A節點使用的數據如下：
設計壓力為10MPa。
根據公式
筒體的周向薄膜應力為：
10*1080/（2*80）=67.5MPa
球形封頭的周向薄膜應力為：
10*（1040+40）/（4*40）=67.5MPa
B節點使用的數據如下：
正確的結構A
結構如下：

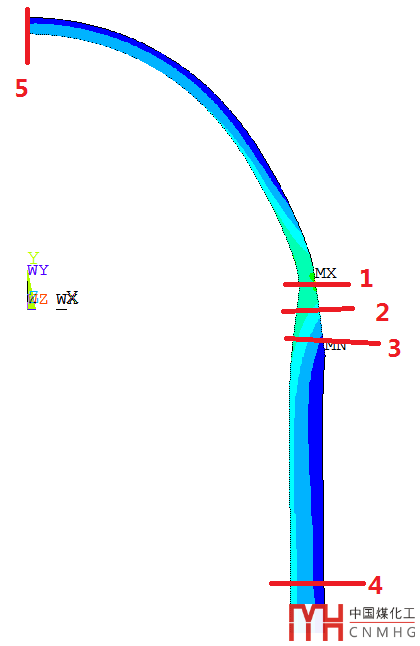

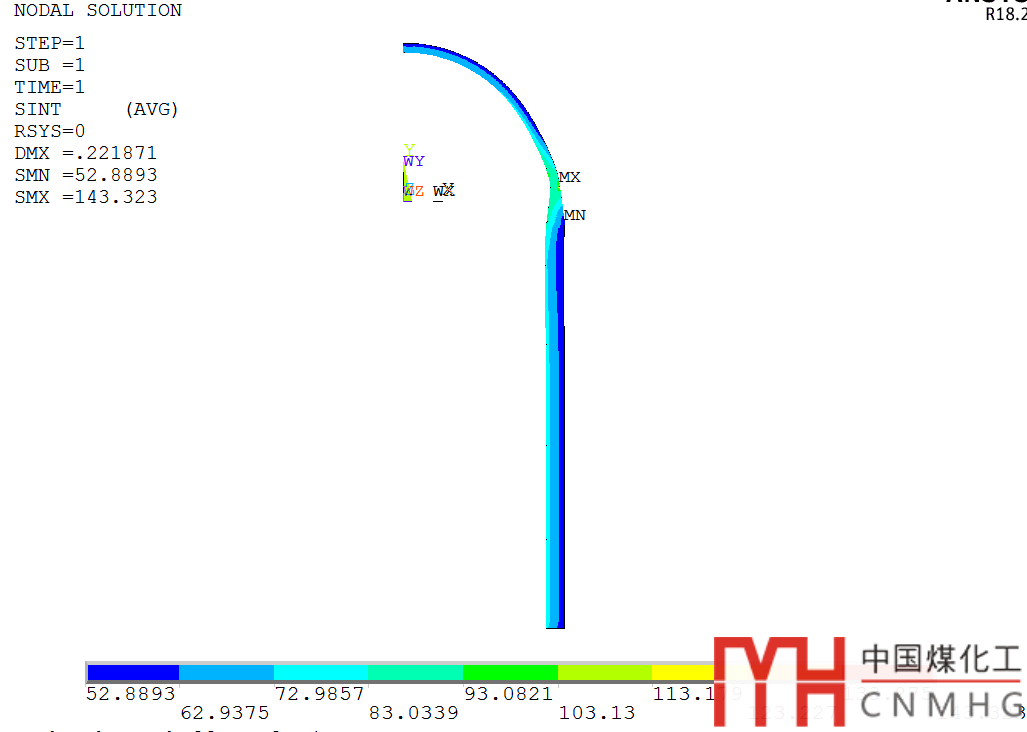

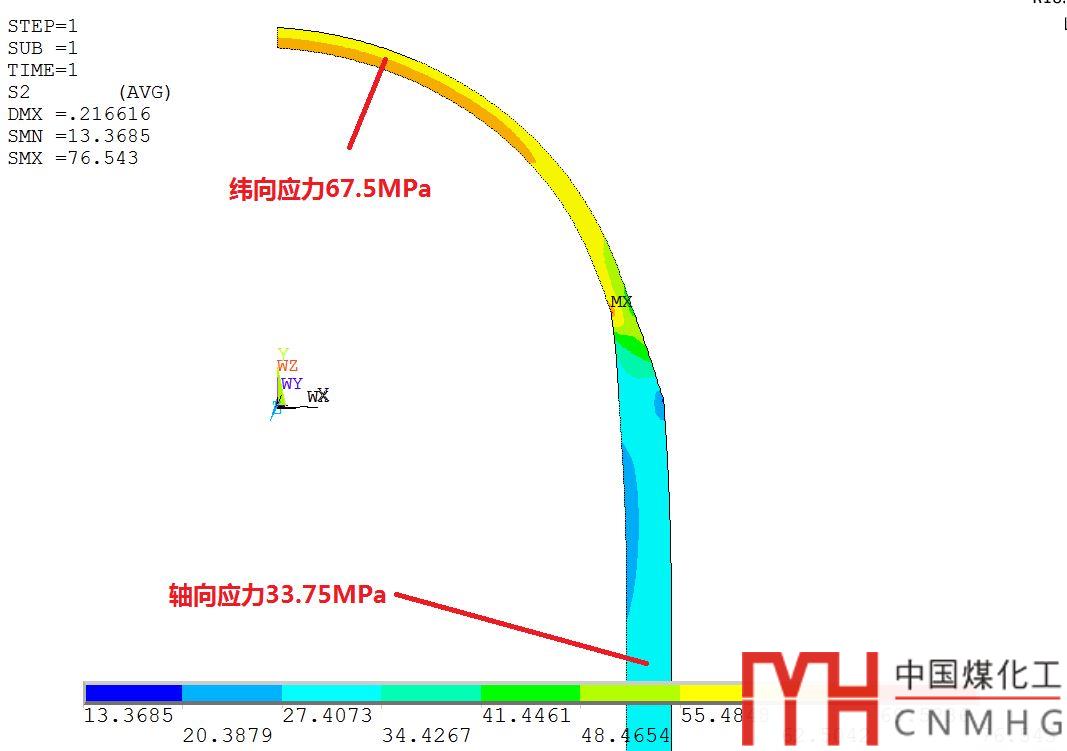

應力分布如下圖：

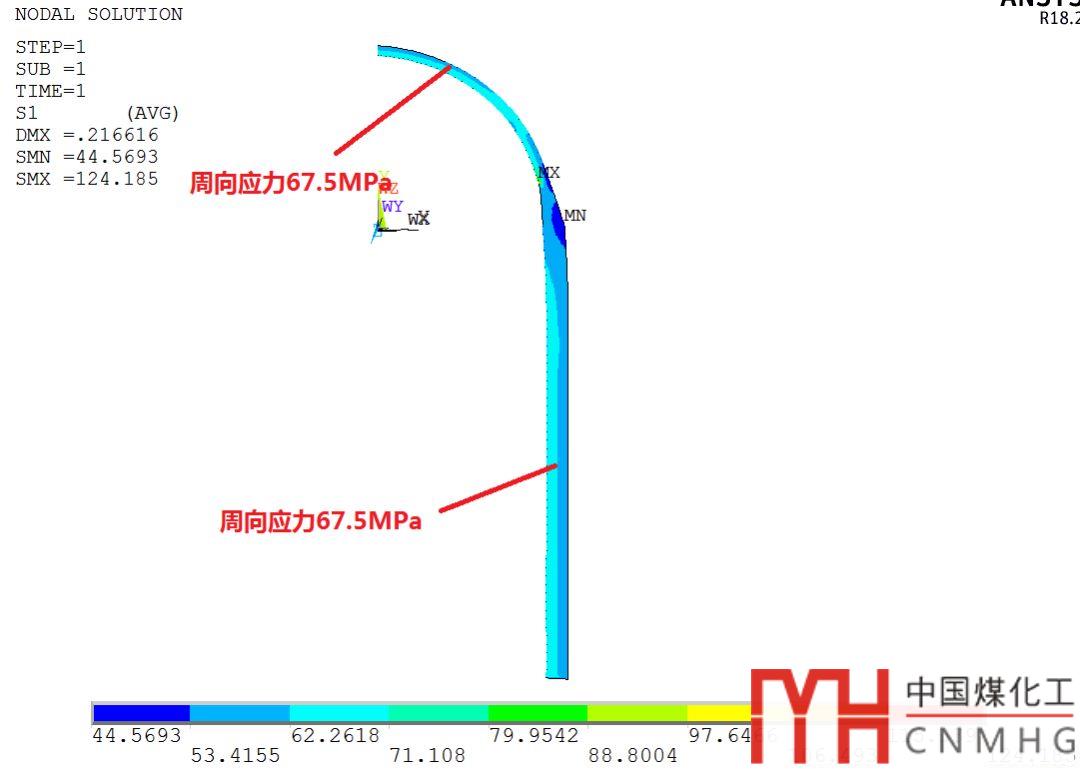

將結果轉換為柱坐標系，第一主應力為：
第二主應力：

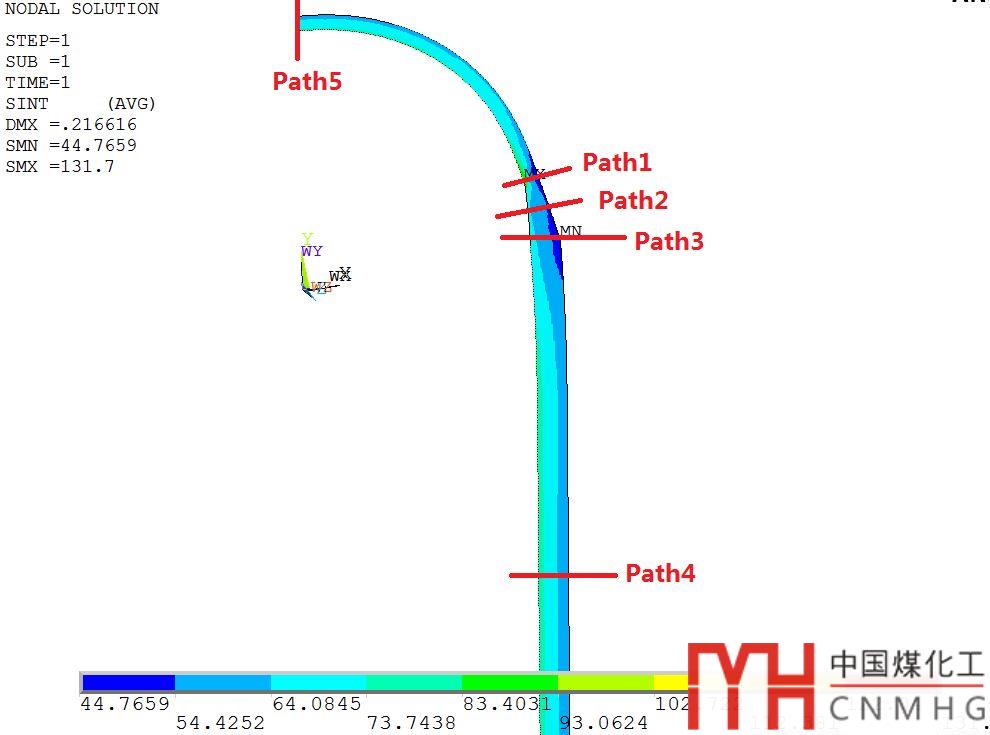

應力線性化
比較一下：
| 路徑 | 周向薄膜（MPa） | 理論值（MPa） |
| 路徑1 | 62.99 | |
| 路徑2 | 58.65 | |
| 路徑3 | 58.46 | |
| 路徑4 | 67.11 | 67.5 |
| 路徑5 | 67.38 | 67.5 |
我們可以看到，按照?qǐng)D1的節點，經過削邊過渡，使得周向的薄膜應力反而比筒體和封頭各自的薄膜應力還要低，薄膜應力得到改善。
雖然由于結構不連續，其二次應力會比原來的增加。

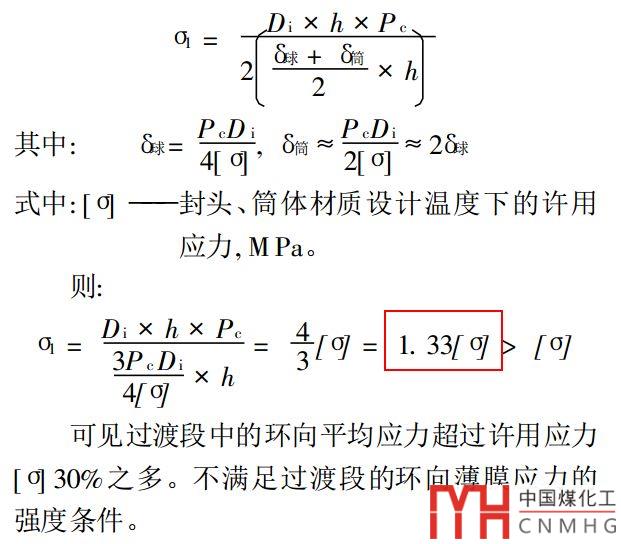

在論文中，通過力的平衡推導，得到的結論為：

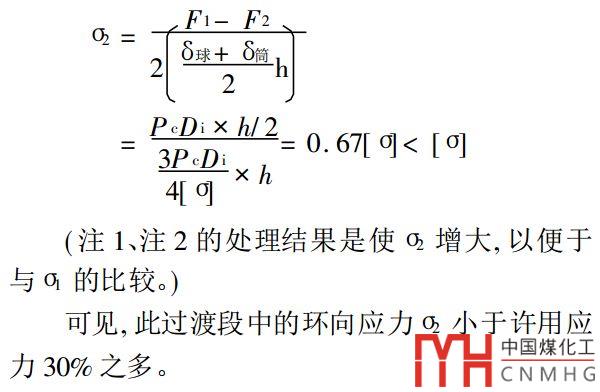

比較論文中的結論，實際上環向薄膜應力是低于許用應力。
但是并未低33%如此之多。
錯誤的結構B

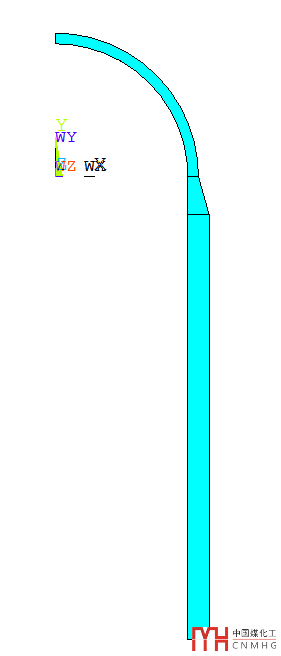

根據錯誤結構建模如下：

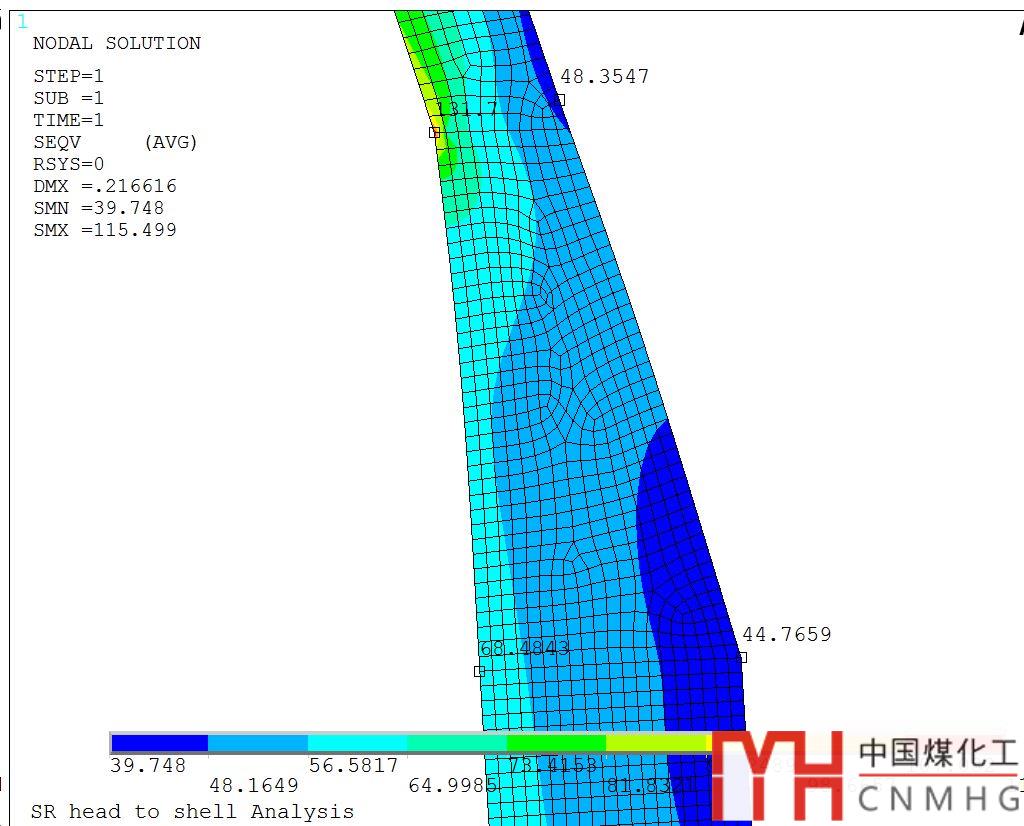

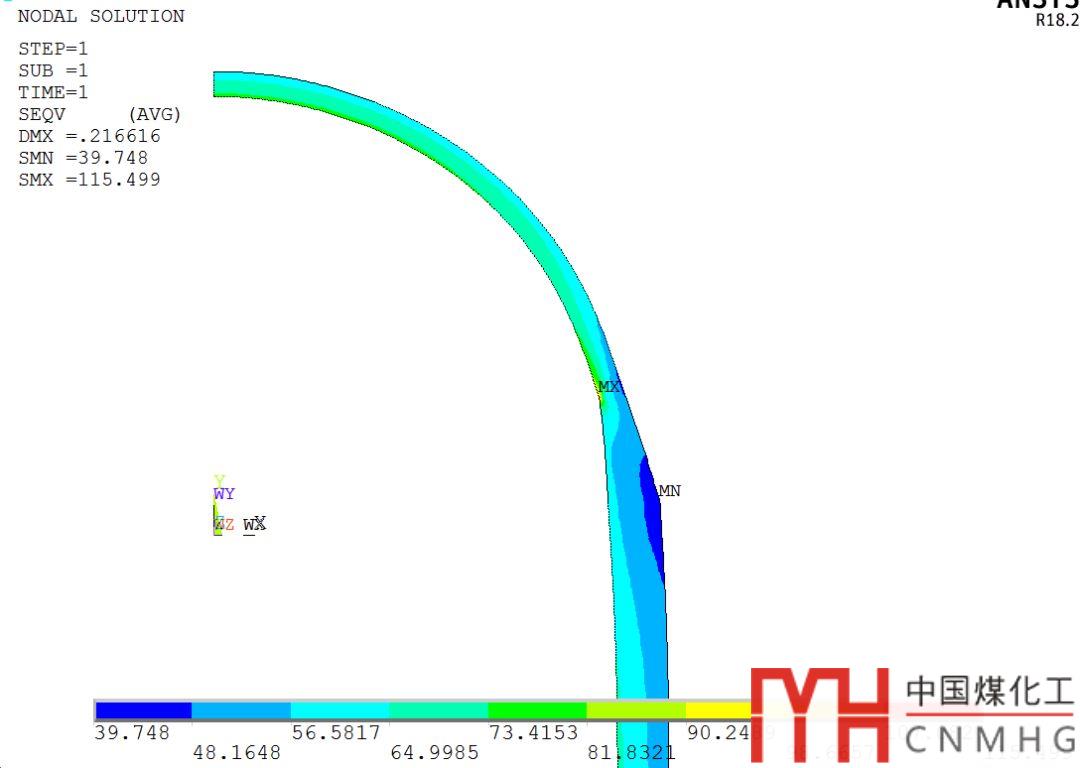

求解獲得結果：
對其進行線性化：
| 周向薄膜（MPa） | 理論值（MPa） | |
| 路徑1 | 90.71 | |
| 路徑2 | 81.88 | |
| 路徑3 | 69.37 | |
| 路徑4 | 67.11 | 67.5 |
| 路徑5 | 64.96 | 65 |
上文桑總的論文，按照力的平衡和分解，得到的結論是，環向應力超過許用應力的30%
分析結果中，線性化的薄膜應力上升：90.71/65=139%。
和論文的分析比較吻合。
論文中應力值與分析的相比偏低，主要是因?yàn)檎撐挠玫氖沁^(guò)渡段整個截面的平均環向應力。
而線性化采用的是過渡段最薄處的薄膜應力。
不連續分析
筒體和封頭的連接是總體結構上的不連續，在這樣的部位，會產生附加的邊緣力和邊緣力矩，以及相應的抵抗這些外力的局部彎曲應力，從而在總體結構上增加了該不連續區域的總體應力。
雖然這些附加應力只限靠近連接邊緣的局部范圍內，并隨著離開連接邊緣的距離增加而迅速衰減，但其數值有時相當可觀。
容器由于這種總體結構的不連續而在連接邊緣的局部地區出現衰減很快的應力升高現象，稱為：“不連續效應”或“邊緣效應”。
筒體和封頭的連接處的邊緣應力是有理論解的。

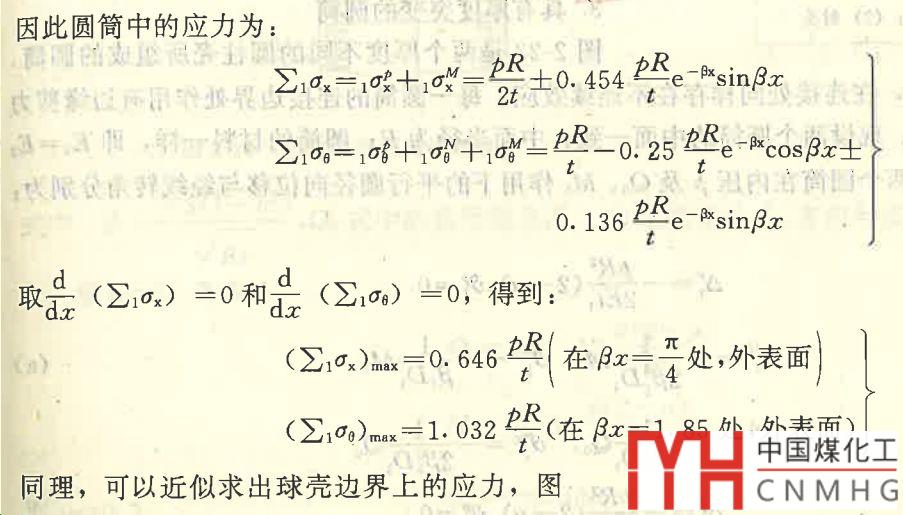

在化工容器設計一書中：
等厚球殼和筒體邊緣應力計算如下：
從公式可以看出，邊緣應力是隨距離x成指數函數迅速衰減以致消失的。這種性質稱為不連續應力的局部性。
應力變化曲線如下：
在本教材配套的習題集中，給出了不等厚的筒體和球形封頭對接時的邊緣應力。
簡單的記憶
在GB150.3中有各種削邊節點：
在ASMEVIII I中也有類似的要求：
這些規定的共同點是什么呢？怎么記憶這些規定呢？
從原理上來說：
第一點：1:3削邊，降低結構不連續性，減少應力集中。
第二點是：封頭弧段和筒體直段要各自薄膜應力合格。
也就是封頭上材料只能多，不能少。以切線為界，弧段和直段的計算公式分別是封頭公式和筒體公式。兩個公式的值都保證了，是局部薄膜應力不超標的基礎。注意觀察上圖，在連接處弧段厚度都是增厚的。而在直段處筒體厚度要么不變，要么增厚。
總結
結構A優于結構B。
桑總論文中的推導很精彩，非常方便大致估算應力范圍，應力的量級。
邊緣應力有理論解，理論解可以看出不連續應力是隨著距離不連續處距離x指數衰減的。
一個簡單的記憶規范要求方法就是：削邊，各自薄膜應力合格。
歡迎關注信息：VCAD001， 一個壓力容器人的自我修養。
