塔器防振措施

塔設備的防振措施可有多種，在NB/T47041-2014塔式容器標準釋義與算例一書中，第70頁列舉了3種主要方法：

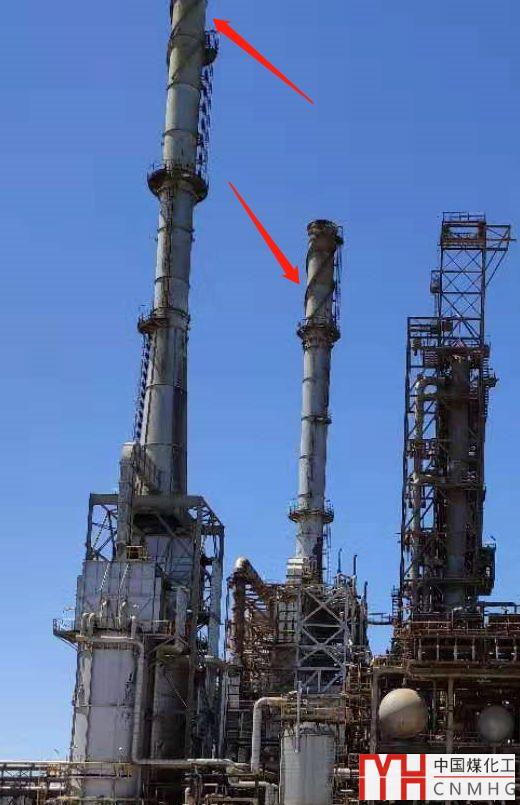

1.采用擾流裝置

常見的就是加擾流翅片

2.減小塔的自振周期

3. 增加塔的阻尼

塔盤上的液體或者填料，都是有效的阻尼物。

設置拉索，纜繩，彈簧等作為彈性元件作為阻尼物，有效吸收振動能量減小振動振幅。但這種需要塔器周圍有足夠的空間。

另外擺式阻尼器和質量阻尼器在高層建筑物的防風振中應用廣泛。

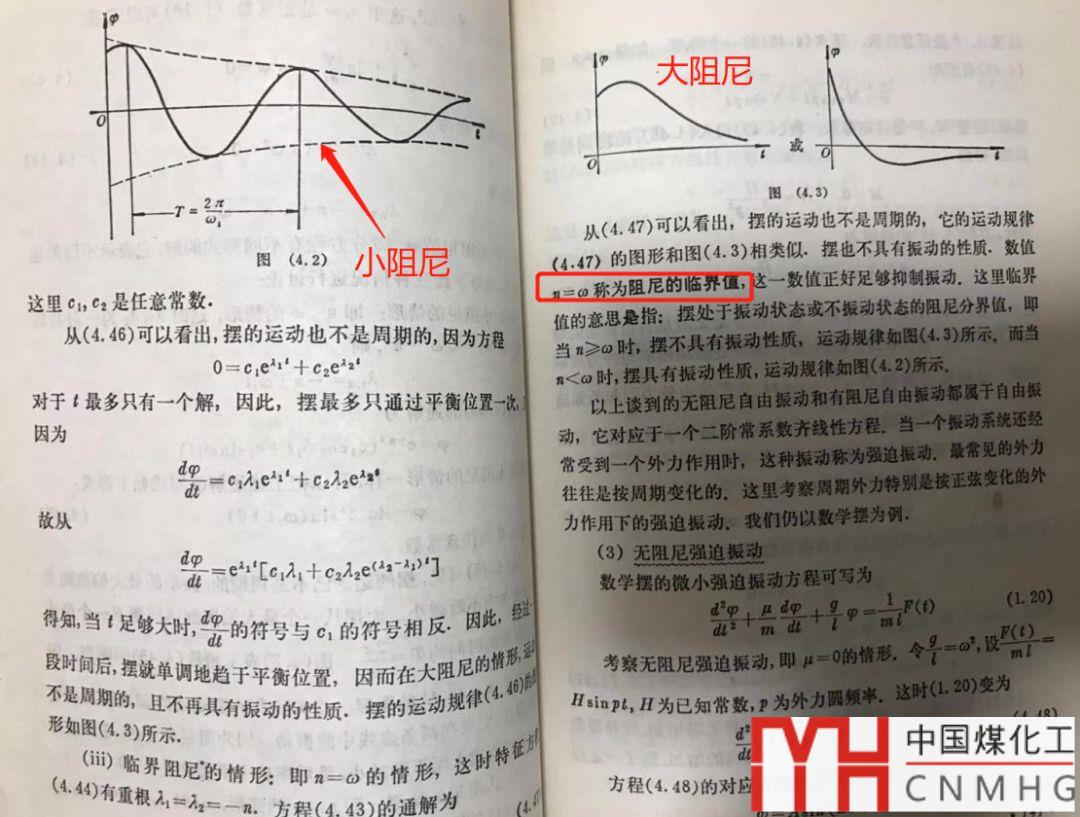

什么是阻尼

阻尼是振動系統在每個振動循環期間將振動過程的能量的一部分轉化成另一形式的能量的能力。

該能量轉換導致強制振動過程的強度（振幅）降低或自由振動過程逐漸衰減和衰落。

如果振動過程是自激型（例如，金屬切割操作中的振動），則系統的阻尼能力可以部分地抑制或完全阻止自激振動的發展。

振動在大多數機械系統中是不希望的，因為它們引起應力增加，頻繁重復高應力，從而減小疲勞壽命，降低性能特性（例如，生產率降低，表面光潔度以及由于顫振引起的金屬切割精度），劣化環境條件等。

在這種情況下，阻尼是非常理想的解決方法。其增加可以通過使用高阻尼材料，設計滑動摩擦等方法來實現。

阻尼來源
阻尼是個泊來詞，來源于英文的damping。

dam是水壩、阻礙的意思，也就是大壩可以把水流阻礙?。?/p>

damp是使阻止、使抑制，是個動詞，那么damping是個動名詞。
為什么damping進入中國，被翻譯成了阻尼呢？

1933年８月２１日至９月２日，在中央研究院物理研究所召開了第一次名詞審查會議。楊肇燫對此工作甚是積極，每日必到，并深入研究。當時議及damping一詞，有譯“減幅”、“阻遲”等說，總覺未妥。

翌日繼續開會，楊肇燫一到會即說，昨夜忽得一“尼”字有逐步減阻之意，大家都稱贊，遂定譯為“阻尼”，至今仍被采用。

尼 nǐ〈動〉

(1) 阻止;阻攔 [impede]

淫囂不靜,當路尼眾?！赌印?/p>

(2) 又如:尼行(停止或阻止前進);尼阻(阻止,阻礙)

說文解字尼的解釋：

尼，止也。

所以阻尼，顧名思義，逐步阻止運動的意思。

阻尼的用途

在很多設計中，我們都利用了阻尼，試著隨手舉幾個例子：

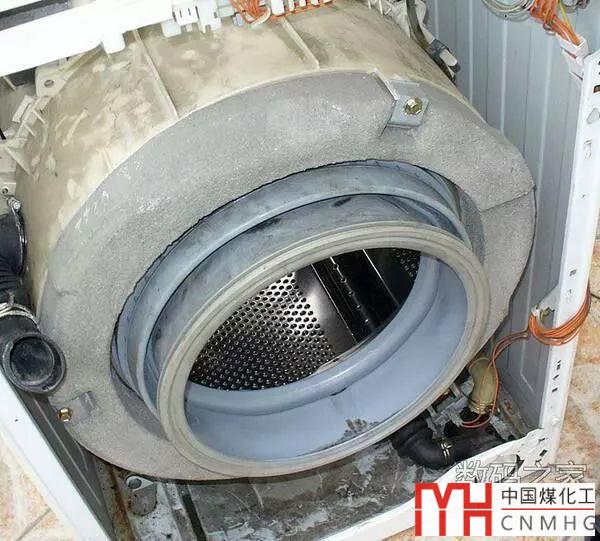

洗衣機中的水泥

在洗衣機中，為了增加阻尼，加了一大坨配重水泥，想想上次把洗衣機哼哧哼哧搬上7樓，80%的力氣在搬這個水泥，真心心累。

維持洗衣機整體的穩定除了靠本身巨大的慣性外，還需要阻尼系統吸收滾筒震動能量（類似汽車懸掛），在運輸中為避免滾筒晃動損壞會用螺絲將其鎖死（類似膨脹節的拉桿運輸時是固定的），洗衣機工作前要拆除穩定螺栓，否則洗衣機還是會振得很兇。

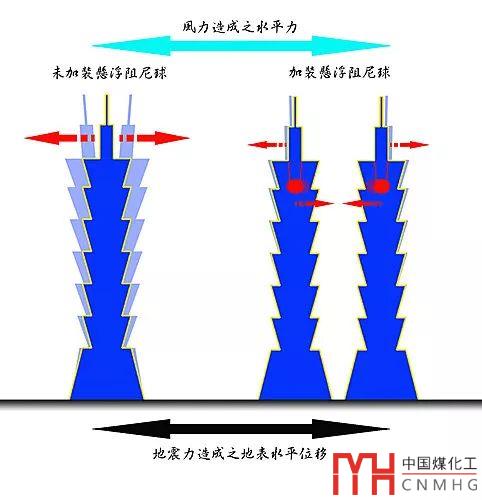

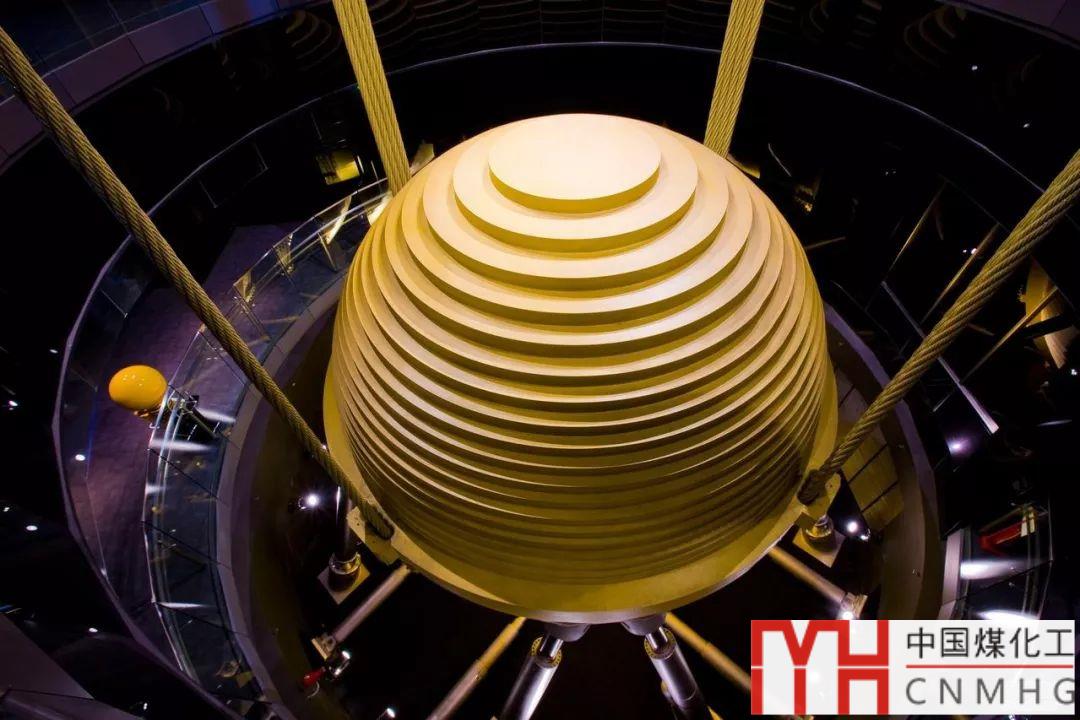

臺北101大樓的阻尼器。

外形為鋸齒狀的巨大鋼球，這就是目前世界上最大的阻尼器，它直徑5.5米，重達660噸，相當于3架波音737飛機、132只大象的重量。

臺灣是個多地震、多臺風的地區，要確保101大樓這樣的超高建筑能夠應對高空強風和地震造成的搖晃，就必須安裝巨大的阻尼器。當電腦偵測到大樓晃動到一定程度時，就會啟動阻尼器，它會往另外一個方向，把這個拉力平衡掉，使101大樓整個晃動幅度達到1.5米左右時安然無恙。

上海中心大廈的阻尼器

這次利馬奇臺風，上海中心大廈的抖音視頻火了。

上海中心大廈阻尼器單邊擺幅的極限是1米。

經測算發現，“利奇馬”影響期間，阻尼器單邊擺幅已經超過50厘米，瞬時峰值一度達到了70厘米，擺幅創下上海中心大廈啟用以來的最大紀錄。

<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_951634145975877633" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2FDVnwQibl2L2nRib4icDWhkg7BfcbiaCXDvPBEYBzK0aeZ4Dj2yCRgBmlhbw0iawhvER8N60O5ANZUTjN1m1gBHGlibicw%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" frameborder="0" data-ratio="1.7647058823529411" data-w="480" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_951634145975877633"></iframe>

阻尼器擺動主要受到風力、風向等因素綜合影響。

這次擺幅創下啟用以來的最大紀錄，足可見“利奇馬”之威力。

據監測，8月10日，上海中心大廈受到的大風瞬時風速一度突破每秒40米，這個風速相當于臺風至強臺風級。

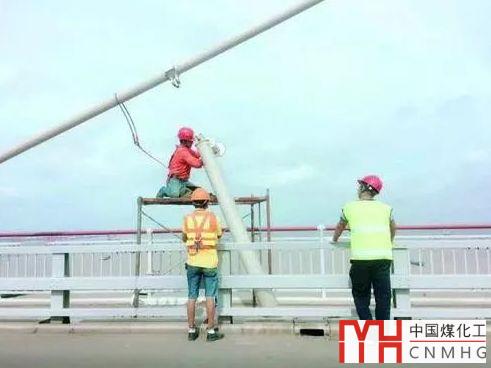

蘇通大橋拉索阻尼器

拉索是一種細長型橋梁構件，極其容易在強風下引起明顯振動。之所以加裝阻力裝置，是利用阻尼器自身能量的消耗，將拉索的振動能量進行消耗，從而避免拉索過早地出現疲勞等病害。

前陣子強臺風造成蘇通大橋拉索阻尼器連接螺栓被拉斷，斜拉索阻尼器脫落，會導致相對應的斜拉索振動有所加大，但不影響結構安全，大橋可正常通行。

現已修復，恢復正常。

地震吃面神器

手工耿被稱為“保定愛迪生”、“發明界的泥石流”，“手工樊少皇”。

他致力于用科技改變生活，他的作品制作精良，解說介紹詳細，構思巧妙，擁有彈腦瓜嘣輔助器，千里不銹鋼飛機，死亡跑步機等多項“實用新型專利”。

他擁有迷離眼神、飄逸秀發和女媧難補的腦洞。

比如，他擔心大家喝酒時懶得倒酒，于是發明了一款「便捷品酒杯」。先在紅酒杯底鉆眼，

然后將其插在酒瓶上，開喝。既有北方人對瓶吹的豪邁，又不失南方精致生活中的優雅。

不過最令我嘆為觀止的是，即使在10級地震中，湯汁也不會撒出來的吃面神器。

<iframe class="video_iframe rich_pages" data-vidtype="1" data-cover="http%3A%2F%2Fshp.qpic.cn%2Fqqvideo_ori%2F0%2Fz0724krc9qb_496_280%2F0" allowfullscreen="" frameborder="0" data-ratio="0.574468085106383" data-w="486" src="https://v.qq.com/iframe/preview.html?width=500&height=375&auto=0&vid=z0724krc9qb"></iframe>

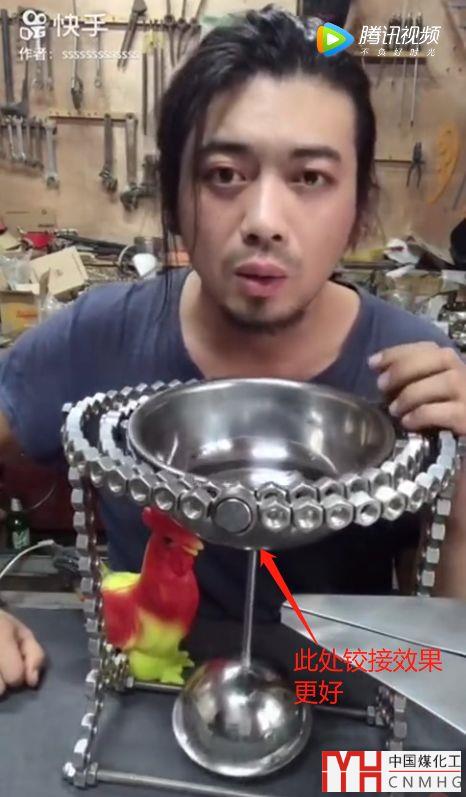

這個結構構思巧妙，利用碗下面的擺錘作為阻尼器，控制碗平面的振幅，能夠在地震中，照樣面不改色的吃面！

真是優秀的結構設計師！

我仔細研究了一下，提出一個小的修改意見：

將下部擺錘做成與上部鉸接（類似萬向輪），更能夠發揮阻尼的效果，其振幅可以進一步降低，類似下圖。

不用謝！
