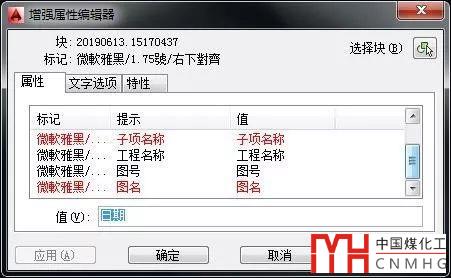

今天有網友在信息問：為什么雙擊屬性塊打開增強屬性編輯器后，有些屬性顯示為紅色，如下圖所示。

這是為什么呢？

我之前也沒有注意過，研究了一下，找到了問題所在。他圖紙中屬性的標記寫的是屬性的格式，比如“微軟雅黑/17.5號/右下對齊”，因?yàn)橛械膶傩愿袷绞窍嗤模@樣就導致了兩個屬性的標記名是相同，如果屬性標記存在同名的情況在增強屬性編輯器中就會顯示為紅色。由于他的屬性標記比較長，從截圖中并看不出來，我們很簡單就可以重現這個現象。

每日一貼——CAD屬性塊創建、編輯的相關技巧

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

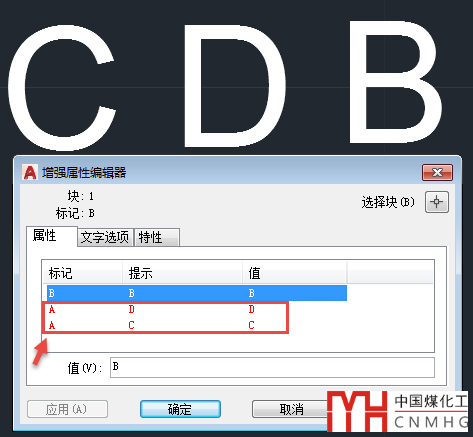

--下面是廣告，不是本文圖片--用ATT創建兩個標記為A的屬性文字，再創建一個標記為B的屬性文字，然后一起選中后做成圖塊，在雙擊此圖塊進行編輯，就可以看到這種現象，如下圖所示。

這個屬性顯示紅色就是告訴大家，雖然屬性塊的屬性標記可以重名，但不建議使用，因?yàn)閷傩詷?biāo)記同名可能會給后續的編輯、同步等操作帶來麻煩。

不僅增強屬性編輯器里屬性會顯示紅色，在圖塊屬性管理器BATTMAN中這些屬性也會顯示紅色，如下圖所示。

屬性的標記通常用于標示屬性的作用，比如那位網友的屬性，可以將他書寫的提示信息，如工程名稱、子項名稱作為標記，而將那些格式要求寫到提示信息里，這樣可能就不會出現重名的問題了。

既然創建圖塊的時候可以支持重名的屬性，就說明應該影響不大，至于后續可能會帶來哪些麻煩我也并沒有深入研究，比如有些工具可能無法區分同名的屬性，比如下面分享的修改屬性顏色插件，只能識別一個A，如下圖所示。

不管這個會對后續編輯有多大影響，總之建議大家避免在一個圖框中屬性用同名的標記！
