在CAD圖紙中經常需要繪制表格，雖然CAD中提供了專門繪制表格的功能，但與專業的表格繪制軟件EXCEL相比，CAD的表格功能顯然要弱很多，因此很多人喜歡在EXCEL中創建表格，然后想辦法將EXCEL表格插入到CAD中。CAD開發者也考慮到這種需求，因此在CAD中提供了多種插入EXCEL表格的方式，我們可以根據需要選擇其中一種方式，下面就簡單給大家介紹一下CAD中插入EXCEL表格的方法。

一、將EXCEL表格復制粘貼為OLE對象

之前介紹過了從CAD中將圖紙復制粘貼到WORD、EXCEL的方法，直接將圖形從CAD中復制粘貼到EXCEL中，粘貼的就是OLE對象，雙擊可以返回CAD編輯。如何在WORD、EXCEL文檔里插入CAD圖紙？

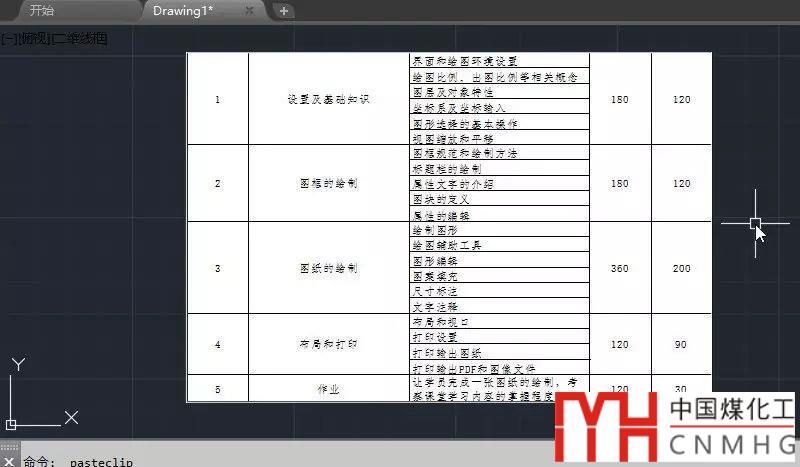

從EXCEL中將表格直接復制粘貼到CAD中也會生成OLE對象，雙擊也可以返回EXCEL進行修改，如下圖所示。

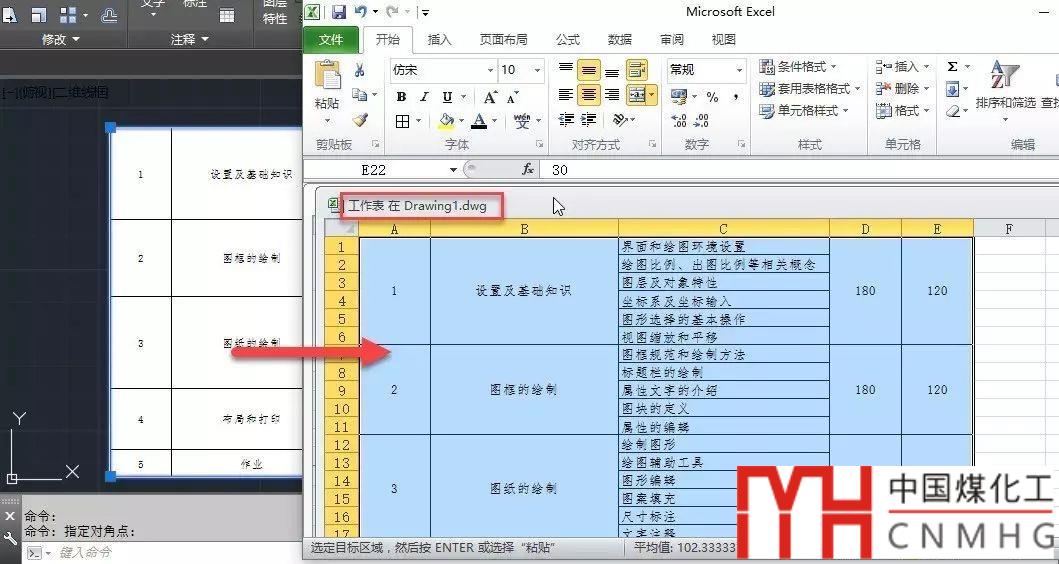

雙擊粘貼的OLE對象就可以返回EXCEL對表格進行編輯，如下圖所示，表格編輯保存后CAD中表格就可以更新。

當粘貼EXCEL表格的時候通常會彈出一個對話框，在對話框中可以設置OLE圖形中字體的大小，這樣可以讓EXCEL的OLE對象的字體跟圖中其他的文字匹配。但有時大家會忽略這個對話框或者有時根本不會彈出這個對話框，如果想調整OLE對象的字體，我們可以輸入命令來進行調整，操作步驟如下：

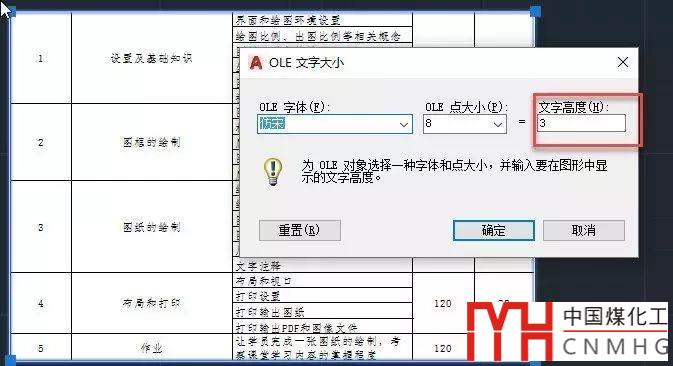

選中OLE圖形，輸入OLESCALE 命令回車，打開“OLE字體大小”對話框，在此對話框中可以選擇EXCEL中使用的字體，然后設置EXCEL中按點數計算的字高轉換的CAD文字高度，如下圖所示。

將EXCEL表格復制粘貼為OLE對象，操作比較簡單，而且也可以返回EXCEL編輯，是大家經常使用的一種方式。雖然可以設置字體高度，但字體無法調整使用CAD中的字體。

二、將EXCEL表格粘貼為CAD圖元

如果希望EXCEL表格復制粘貼到CAD中可以在CAD中編輯，就可以選擇性粘貼為CAD圖元，在CAD中還沒有提供表格TABLE對象時，EXCEL表格會被粘貼為直線和文字組成的圖塊，當CAD支持表格對象后，EXCEL表格會被粘貼為CAD的表格，當然如果我們想讓它變成直線和文字的話，分解（X）就好了。

粘貼為CAD圖元的操作很簡單，從EXCEL表格復制表格后切換到CAD，在菜單中選擇：編輯>選擇性粘貼，或直接在命令面板中單擊“選擇性粘貼”，如下圖所示。

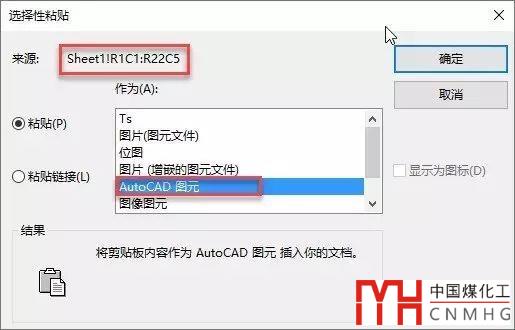

再彈出的選擇性粘貼對話框中就可以選擇粘貼為AUTOCAD圖元，還可以選擇粘貼為圖片、文字等其他形式，如下圖所示。

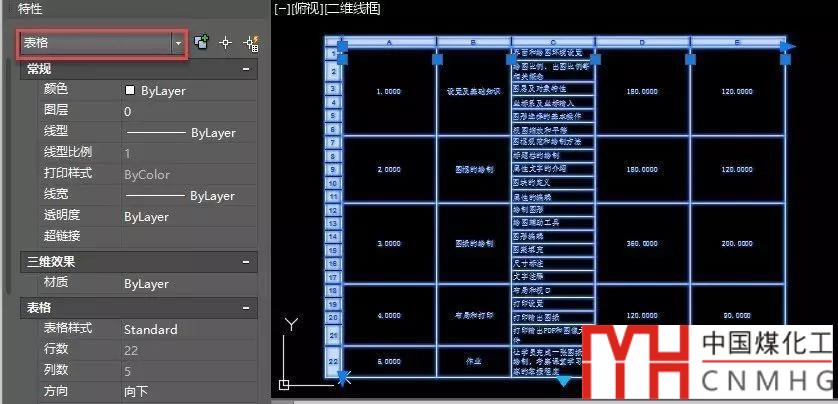

選擇AutoCAD圖元，單擊“確定”按鈕，選中剛粘貼進來的EXCEL表格，如下圖所示。

CAD的表格對象可以通過拖動夾點調整表格的寬度和高度，雙擊可以編輯表格中的文字。

當選擇性粘貼時，EXCEL中的數字會使用單位（UNITS）對話框中的精度，假如精度設置為小數點后4個零，EXCEL表格中的1轉換后會變成1.0000。如果希望數字的小數點后不添加零，可以先設置單位的精度，然后再粘貼。

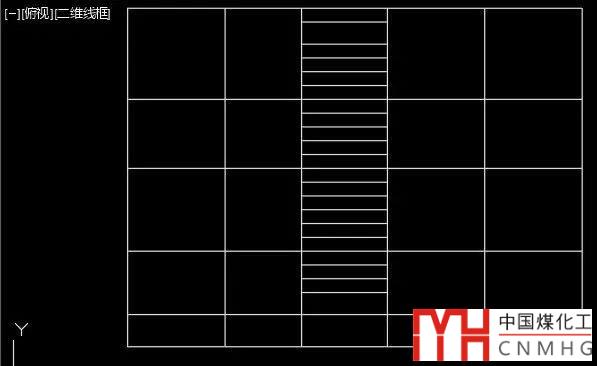

粘貼的表格會使用當前的表格樣式，但如果EXCEL中文字顏色不是“自動”而是設置成了黑色，粘貼到CAD后文字仍使用了真彩色的黑色（0,0,0），如果CAD里背景也是黑色，文字就會看不到，如下圖所示。

不過就按這個設置打印的話，文字倒是黑色的。不過如果要編輯表格和文字的打印效果的話，還是需要將文字的顏色設置為索引色的7號色或其他顏色。

表格對象里面的文字無法整體進行編輯，依次雙擊單元格打開文字編輯后可右鍵選擇刪除格式或者重新設置顏色，但一個個單元格編輯很麻煩。表格中的文字使用的是多行文字，要想整體修改文字的顏色，需要將表格分解（X）兩次將文字分解成單行文字。

三、輸入EXCEL文件

前面介紹的從EXCEL中選擇單元格后復制CTRL+C，然后到CAD中粘貼CTRL+V為OLE對象或表格對象。其實我們也可以不打開EXCEL，直接在CAD中插入EXCEL文件，插入時也同樣可以插入成OLE對象，也可以插入成表格對象。

一、將EXCEL表格插入成OLE對象

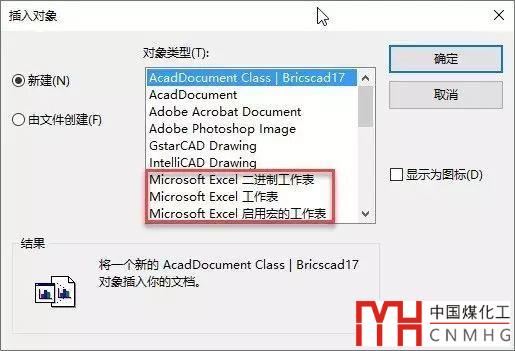

從菜單中選擇：插入>OLE對象，或者在命令面板中選擇：插入>OLE對象，打開“插入對象”對話框，在此對話框中可以在“對象類型”列表中選擇EXCEL工作表，這種方式會啟動EXCEL，可以直接繪制表格或者將其他表格數據粘貼過來，關閉后表格就會在CAD中生成EXCEL的OLE對象。

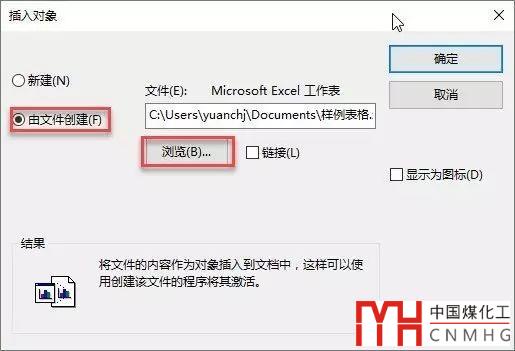

還可以直接將EXCEL文件插入進來，在對話框右側單擊“由文件創建"，然后就可以瀏覽打開EXCEL文件，如下圖所示。

如果勾選“鏈接”，插入的OLE對象還可以跟EXCEL表格相互關聯。

二、將EXCEL表格插入成表格對象

在CAD中創建表格對象時，也可以直接將EXCEL文件轉換為CAD的表格對象，在菜單中選擇：繪圖>表格，或者在命令面板中選擇：默認>表格（注釋面板），或者直接輸入TABLE命令，打開插入表格對話框。

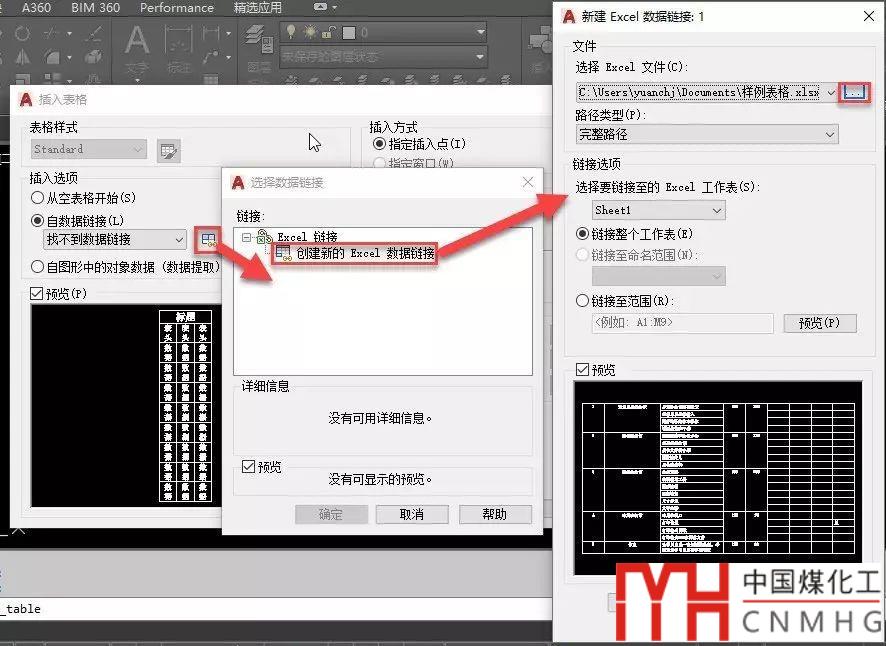

在對話框中單擊“自數據鏈接”，單擊啟動”數據鏈接管理器“對話框按鈕，在彈出的”選擇數據鏈接“對話框中單擊”創建新的Excel數據鏈接“，在彈出的對話框給鏈接取一個名字，如1，確定后又會彈出”創建Excel數據鏈接“對話框，就可以選擇一個EXCEL文件，還可以選擇EXCEL文件中其中一個工作表，如SHEET1，就可以將表格轉換為表格并插入到當前圖中。

上面介紹了將EXCEL表格插入到CAD中的幾種方法，大家可以根據自己的需要選擇其中的一種方法。

在網上還有其他一些工具，比如TRUETABLE也可以將EXEL表格輸入到CAD中。

在浩辰CAD中EXCEL表格選擇性粘貼成CAD圖元的時候會直接轉換為線和文字，暫時無法直接轉換為表格對象，在表格對象中也暫時無法直接輸入EXCEL表格，不過在擴展工具中提供了一些特色的表格輸入和輸出功能，例如自動增強表格不僅可以將EXCEL表格輸入到CAD中，還可以在表格中插入統計圖塊數量、面積、長度的函數。
