有網友在信息問了這樣的問題，其他網友也問過類似問題：為什么相同坐標系的DWG文件不能插入到一塊，插入之后飛的特別遠?

由于沒有提供圖紙和更多的信息，只能猜測問題出現的原因，也不知道是不是這么回事。

以前遇到過一種情況：單位設置不對，根據描述我覺得還有一種可能：UCS坐標系。

下面就簡單說一下這兩種情況，看看是否能解決這些網友的問題。

一、單位設置不對

其實這個問題之前文章里已經說過，CAD的單位UN對話框中"插入時的單位"對單張圖紙不起作用，但當圖紙作為圖塊或外部參照插入到其他圖紙的時候，這個單位就會起作用了，如果兩張圖紙的單位不同，如一張是毫米，一張是英寸，合并后圖紙就會按照單位之前的比例縮放，比如英寸圖紙插入到毫米圖紙單位圖紙中，圖形就會放大25.4倍。

如果本來圖紙單位是相同的，但一張圖紙設置錯了單位，在插入后就會出現錯位的情況。如果不慎將一張圖紙由毫米設置成了米，將毫米單位圖紙插入的時候一下子縮小1000倍，插入后可能都看不到圖紙。這個問題在之前的文章中已經介紹過，如果還不太清楚的話可以看一下之前發布的文章。

每日一貼——CAD的單位設置相關問題和功能

不同單位的CAD圖紙在合并時是如何處理的？

如何將按英寸繪制的CAD圖紙轉為毫米單位？

為什么CAD外部參照插入后圖形不匹配？

為什么圖塊插入時比例會變成0.0394？

遇到插入后圖紙尺寸不匹配，外部參照圖紙變大或變小時，請先檢查一下圖紙單位，確認兩張圖紙的單位是相同的。

二、UCS坐標系

兩張圖紙的單位沒有問題，坐標也是相互對應的，但插入后卻發現圖紙跑得很遠。我沒有拿到問題圖紙，但覺得跟坐標系有關，簡單實驗了一下確實能重現問題。

新建一張圖紙，以原點0,0為圓心畫一個圓。

再新建一張圖紙，輸入UCS回車，在屏幕上隨意位置單擊，調整UCS坐標系的原點，然后同樣以0,0點為圓心畫一個圓，如下圖所示。

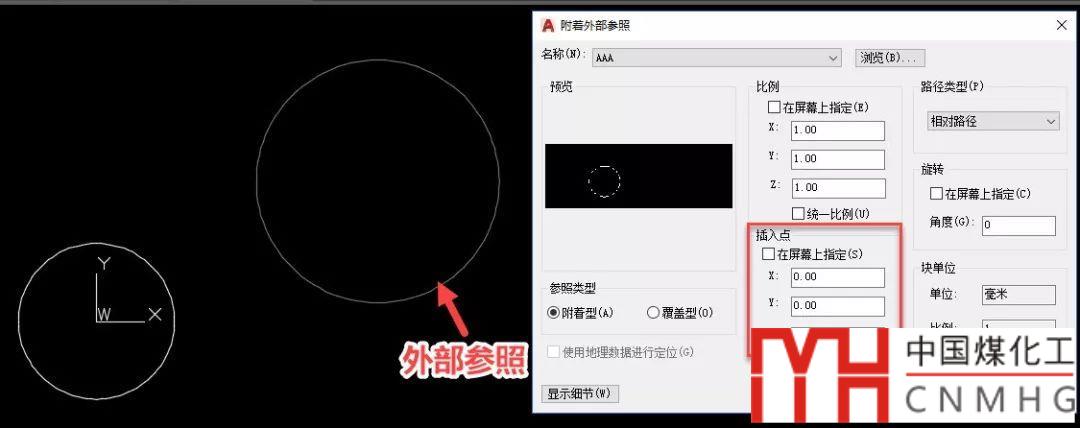

將右側的圖紙作為外部參照插入到左側圖紙，就會發現兩者并沒有變成同心圓，而是出現了明顯的錯位，如下圖所示。

可以看到外部參照雖然插入點設置的是原點，但外部參照的圖形卻偏離了原點。

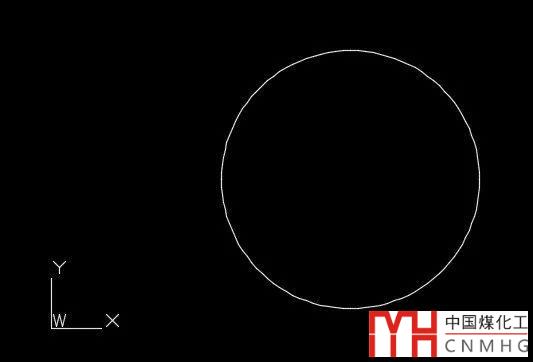

這種問題其實不難確認和解決，打開參照原圖，輸入UCS，回車，再回車，恢復成世界坐標系，如下圖所示。

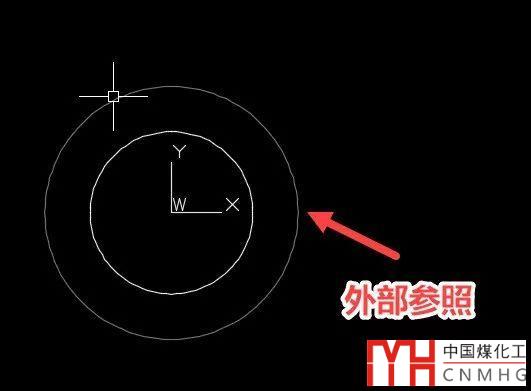

要想讓兩張圖匹配，必須保證在世界坐標系下位置是匹配的。選擇圓，移動，基點選擇圓心，目標點設置為原點0,0（注意要在命令行輸入，不要在動態輸入框里輸入，動態輸入默認是相對坐標），將圓心移動到世界坐標系原點的位置。修改后保存圖紙，外部參照都不用重新插入，重載圖紙后圖形就匹配了，如下圖所示。

遇到外部參照圖紙被縮放或跑位，建議檢查一下兩張圖紙的單位是否相同，坐標是否真的匹配（世界坐標系下匹配）。

由于沒有拿到問題圖紙，我無法知道他們問題的確切原因，如果圖紙出現了類似問題，但不是上面說到的兩種情況，請通過信息或QQ群跟我聯系。
