GB 50341-2013的7.1.6定義了罐頂罐壁連接處有效面積A，即下面截圖中劃剖面線的部分。

需要注意的是，GB 50341中此處重復定義了A，下面這個截圖中的A（圈紅處）是指角鋼的中性軸位置，設計時應注意B值要小于A。API 650英文版這個中性軸位置A符號為字母C。GB抄迷糊眼了？

GB50341-2013中至少出現了5個不同的A計算公式，見下表，各公式的選用可參見文章最后的GB 50341決策樹。

另外，各公式的推導見文獻最后推薦的二篇參考文獻。

一、GB 50341式7.5.3

式7.5.3的意義是，在載荷組合T的作用下，罐頂罐壁連接處不發生失效，即連接面積A應大于所需要的值。其中，T按GB 50341表F.0.1的e項，包括：罐體和附件重量D_L，固定頂活載荷L_r和雪截S₀，及設計真空外壓P_e等。此時，包邊角鋼區域為抗拉環。

若內壓舉升力小于罐頂板及其附件重量的儲罐，僅需按GB50341正文設計，即A滿足式7.5.3即可，注意式7.5.3的載荷組合中沒有計入（扣除）正壓。

二、GB 50341式A.4.1

如果內壓舉升力大于罐頂板及其附件重量，內壓不可忽略，儲罐還需滿足附錄A。連接處面積A需要同時滿足式7.5.3及式A.4.1，兩式的區別僅在載荷項。式A.4.1的載荷項為，內壓扣除罐頂及其附件的重量D_LR。

式A.4.1的意義在于，如果內壓大于D_LR，包邊角鋼區域不會受壓不會失效。

三、GB 50341式H.2.4

拱頂帶肋的球罐按附錄H設計。罐頂罐壁連接處應確保在固定頂?shù)脑O(shè)計外載荷P_L作用下不會失效。P_L按標準7.1.2確定，PV Desktop軟件的計算中，取為標準表F.0.1的e項，與式7.5.3一樣，包括：罐體和附件重量D_L，固定頂活載荷L_r和雪截S₀，及設計真空外壓P_e等。

式H.2.4和2003版的GB 50341式7.5.3形式上一樣，但2014版式7.5.3改了，式H.2.4卻沒有改，改漏了？

四、GB 50341式B.2.4-2

負壓（絕對值）小于0.25kPa的儲罐，僅需要按標準正文設計，若負壓（絕對值）介于0.25~6.9kPa，還滿足附錄B。式B.2.4-2的意義為，罐頂罐壁連接處面積A應足以抵罐頂總外壓P_r。

PV Desktop軟件的計算中，P_r同樣取為標準表F.0.1的e項，與式7.5.3一樣，包括：罐體和附件重量D_L，固定頂活載荷L_r和雪截S₀，及設計真空外壓P_e等。

五、GB 50341式7.1.6

式7.1.6為弱頂?shù)谋匾獥l件之一，其意義是，罐頂與罐壁連接的失效，要先于罐底被提離。臨界狀態為，在罐底被提離的瞬間，連接處失效（屈服），即連接處面積不足以抵抗罐壁及其附件的重力，罐頂脫離，內壓卸除。所以，m_t為罐壁及其附件質量，但不包括罐頂板質量。

注意，僅有此處的失效按材料的屈服強度，其他均為許用應力，許用應力取1/1.6倍的屈服強度。

罐頂罐壁的連接應首先滿足前面的四點要求，即滿足了正常使用時的基本強度要求，才考慮”失效模式”。這也就是弱頂通常難以實現的原因。

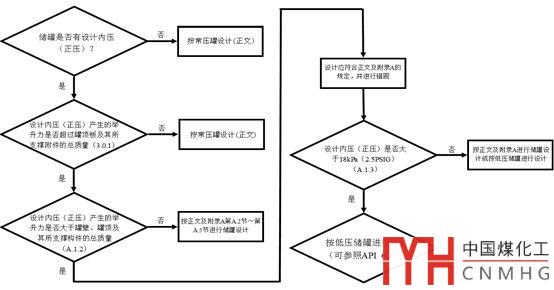

附 GB 50341設計決策樹

參考文獻
