小端直邊內直徑400 mm，大端直邊內直徑800 mm，錐殼半頂角30º，
錐殼小端、大端與筒體相接處，內外壁均倒角6 mm。
受內壓1 MPa，根據中徑公式小端、大端筒體中的環向應力（第一主應力）分別為33.83 MPa、67.16 MPa，而回轉薄殼無力矩理論認為應力沿厚度均勻分布，且徑向上的應力（第三主應力）為0。所以，小端、大端筒體中的應力強度（第三強度理論）也為33.83 MPa、67.16 MPa。

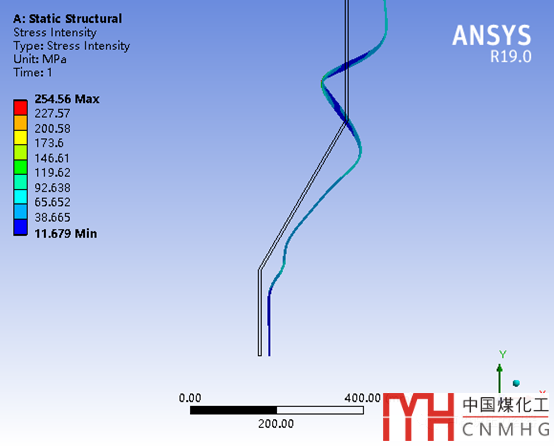

ANSYS Workbench的靜力分析結果為：
經與參考文獻：王震宇, 等. 壓力容器中錐殼-圓柱殼連接結構的分析設計方法(一). 壓力容器, 2019,36(1). 中的圖11 b）進行對比，這個變形是對的。

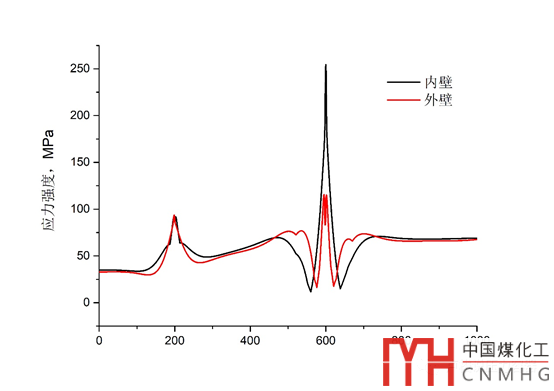

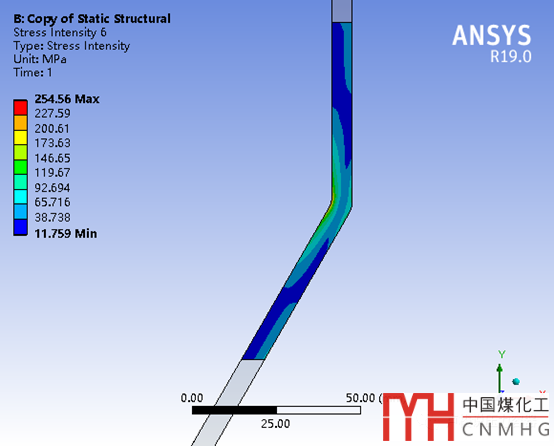

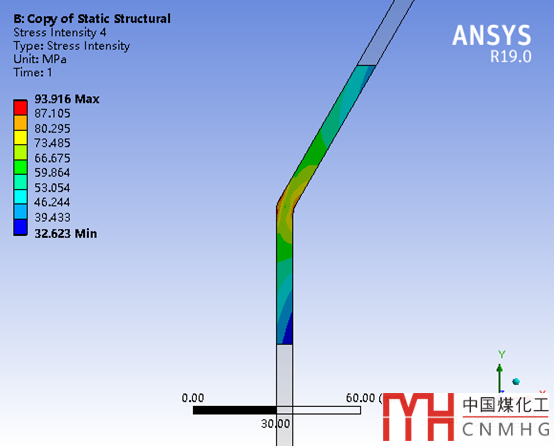

2. 內外壁上的應力強度
橫坐標：0-200 mm為小端筒體，200處的波峰為小端筒體與錐殼連接處的應力集中，200-600 mm部分為錐殼本體，600 mm處的波峰為錐殼和大端筒體連接處的應力集中，600 mm往右部分為大端筒體。
從圖中可以看出小端筒體上的應力強度在33 MPa左右，大端筒體在66 MPa左右，內壁上的應力是大于外壁的。
