Long long ago（其實就是2014年以前），SW6軟件是不校核換熱管強度。換熱管是不是需要計算也是一個需要爭論的問題。

對于換熱管來說，由于直徑很小，一般能夠承受很大的內外壓。SW6未校核，那么到底需不需要手動校核呢？

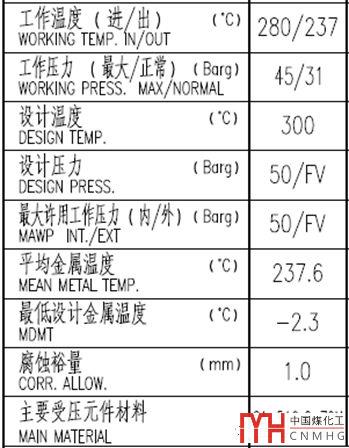

2013年有個項目的一臺設備，在歐洲已經有一臺設計參數差不多的設備。現在在中國按照國標建造，只是設備直徑由2500改為了3500mm。設計規范是GB150，GB151，設計數據表中換熱管為OD88.9*4，和歐洲的設備一樣。殼程設計參數按下表。換熱管主要受外壓5MPa。

用SW6核算后，一切合格。但是將換熱管進行內外壓校核時，換熱管的厚度需要7.2mm。

換熱管材料為304L，經過核算，換熱管的重量由原來預估的26.56噸變成50.6噸。

為什么會出現這種情況呢？為什么在歐洲4mm可以，在國標中就計算不過。

數據表中壁厚定為4mm是因?yàn)橐延幸慌_相同 參數的是按照PD5500設計。我按照PD5500單獨計算換熱管外壓，的確只需要3.4mm厚，而按照GB7.2mm厚。

我將情況匯報給了領導，由于SW6并未考慮是否計算內外壓，從計算書上也算是毫無破綻。那么換熱管不計算的，當做不知道可不可以呢？

經過討論，既然用國標設計，那么一切要符合GB150。雖然SW6不考慮換熱管外壓，但是換熱管作為主要受壓元件，其強度校核是必要的。不能因?yàn)檐浖豢紤]，設計人員就不考慮。設計最終由設計人員負責，那么必須要加厚換熱管的厚度。

由于規范變化引起的厚度變化，這是應該由業主承擔的。于是寫了個換熱管計算的報告，和業主討論了，最后和業主要了幾百萬的Change Order。

設計標準不同而引起的設備造價不同有很多例子的。設計人員一定要清晰的了解實際情況，避免考慮不周。

舉個例子：ASME和GB的對于筒體的外壓計算是基本一致的。很多有經驗的設計人員容易覺得兩者就是一樣。筒體的確基本相同，但是對于封頭卻是不同的。GB封頭的安全系數為3，ASME封頭的安全系數還是4。所以在GB計算能夠通過，在ASME里可能強度不足。

現在SW6已經將換熱管的內外壓考慮進去了，關于換熱管強度需不需要計算已經沒有疑問了。

但是對于外壓計算長度有人有疑問了：

U型管按直管段還是按照直管段*2+彎管段長度來計算外壓強度呢？

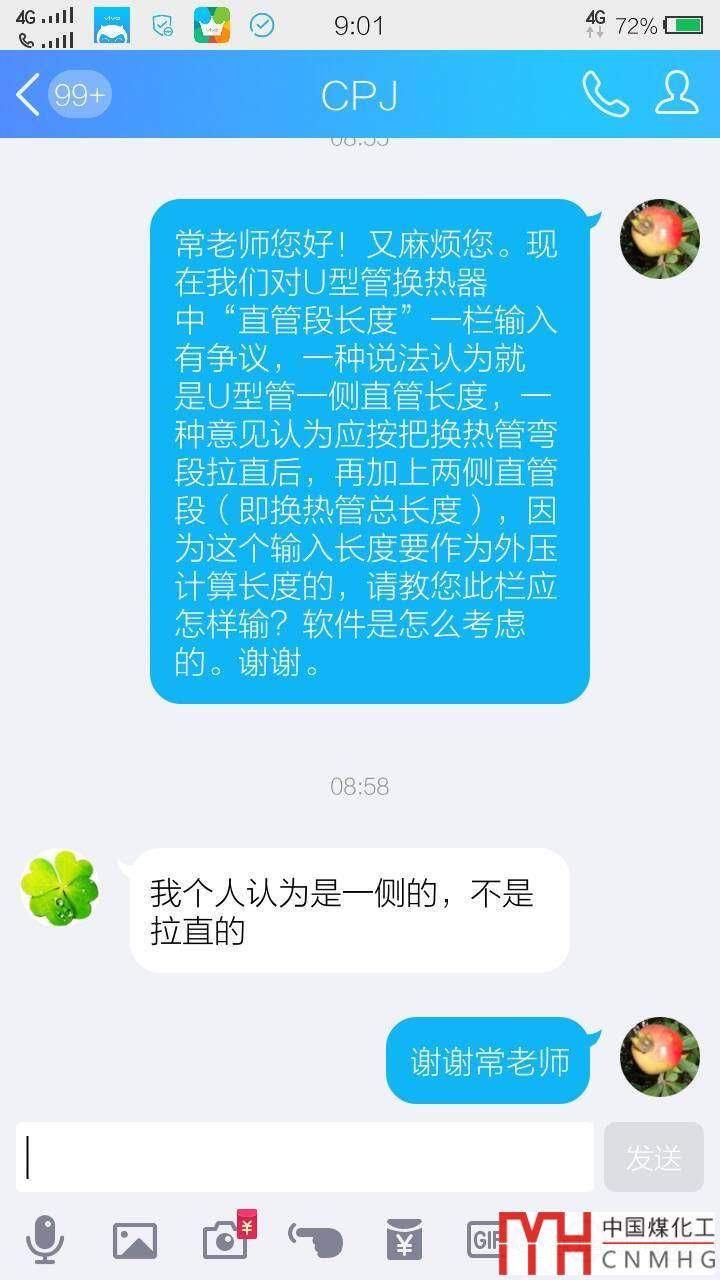

群里展開了討論，有人請教了中心站的常老師。

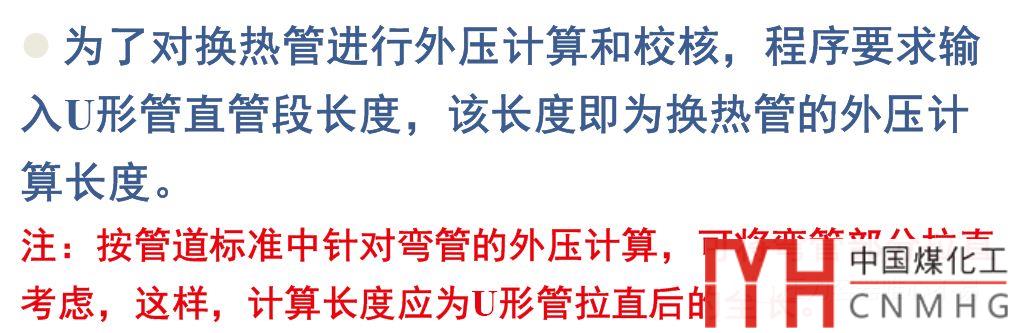

SW6的培訓老師對于輸入項說可以按照U型管拉直后的全長計算。

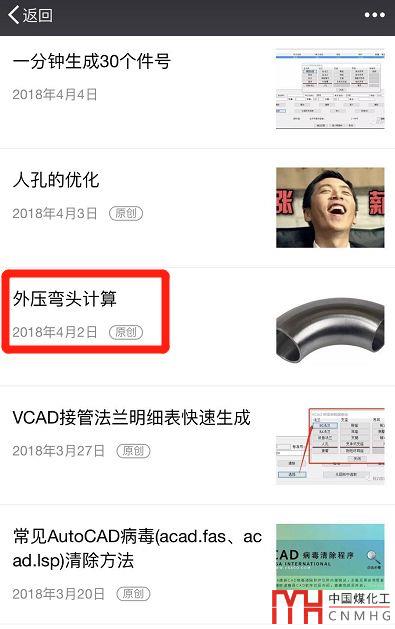

原理來自管道的外壓計算。關于彎管的計算在4月2號的信息文章里有詳細的闡述。

理論上應該輸入拉直后的長度。那么兩者會不會對計算結果產生影響呢？

先說結論：一般不會

原因是，對于 換熱管來說一般都比較長，至少也是一米以上，而換熱管的外徑尺寸一般也是19，25，32的。對于換熱管外壓計算來說，基本上都是長圓筒計算原理。長圓筒的特點是筒體的長度超過臨界長度后，筒體再長對其許用外壓是沒有影響的。

好比死豬不怕開水燙，燙死溫度就是臨界長度，假設水的溫度（相當于筒體長度）越高豬叫聲分貝越大。過了燙死的溫度后，豬嗷嗷叫的最高分貝就已經固定了（相當于最大許用外壓固定）。

那么對于換熱管臨界長度是多少呢？25的換熱管才118mm。89的換熱管也就400mm。對于換熱管來說一般都比這個長度要長。所以輸入直管長度或者輸入拉直長度對于計算結果是沒有影響的。

注：提示的不合格是因?yàn)橥搀w最小厚度，而不是換熱管強度不夠。
