在答辯過程中，有一些經常問到的問題，試題的總結可以見下面的鏈接：

2017年壓力容器設計審批人員培訓考核班圖紙答辯試題

其中一題為：

換熱器腐蝕前，腐蝕后對計算的影響。為什么要進行計算腐蝕前的計算。

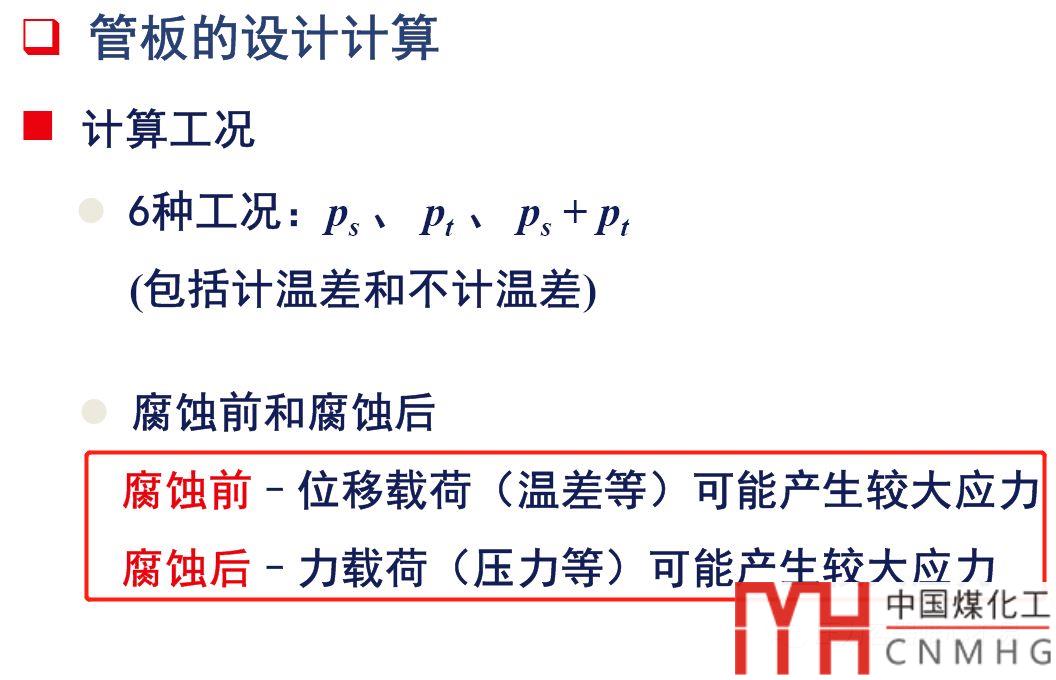

這題有個標準的回答，就是秦老師在SW6的培訓中提到的：

腐蝕前，位移載荷（溫差等）可能產生較大應力。

通俗理解：腐蝕前厚度大，厚度越大，筒體的截面積越大，同樣的溫差產生的相同的伸長量（應變），應力*截面積等于軸力，截面積越大，溫差產生的軸力就越大。

腐蝕后，力載荷（壓力等）可能產生較大的應力。

通俗理解：腐蝕后，厚度薄。筒體周向應力=PD/2t，厚度t越薄，部件的應力會越大。

很多人會懷疑：

以前沒有計算腐蝕前，換熱器也好好運行的，是不是多慮了。是不是腐蝕前真的比腐蝕后安全？

首先要明白一個問題：

設備安全運行，不等于設備計算合格了。

按照規范，計算不合格，但是使用起來不一定會有問題。原因在哪里？

原因有很多：比如設備材料的是有安全系數的，設備制造質量比較好，焊縫系數0.85而實際質量能夠達到1，設備實際操作工況遠低于設計壓力溫度等等。

對于碳鋼，安全系數一般是抗拉強度決定的，達到2.7. 所以稍微有點計算不合格，設備不一定會損壞。但是設備依然是計算不合格，因?yàn)橛嬎愕陌踩Ａ?span>沒有達到許用的安全系數。

那么會不會有腐蝕前比腐蝕后危險的案例呢？

案例是很多的，比如在新GB/T 151-2014頒布后，SW6更新了換熱器計算模塊，很多換熱器在重新計算后，發現換熱器計算不合格了。

某項目中一臺臥式固定管板式換熱器，其殼程介質需要選用不銹鋼，即管板、換熱管材質為S30403/022Cr19Ni10，殼程殼體材料選用（12+3）mm不銹鋼復合板Q345R+S30403，管板厚度68mm；以此進行設計校核。

按常規通行的計算程式SW-6中輸入殼程圓筒δs=12，計算結果通過。此次反映在計算頁中的殼體法蘭應力值σf 不大，為許用值61%。

為全面考量復合板的厚度效應（腐蝕前），以（12+3）即15毫米的截面量輸入殼程圓筒δs=15，此時殼體法蘭應力值達到許用值得90%；

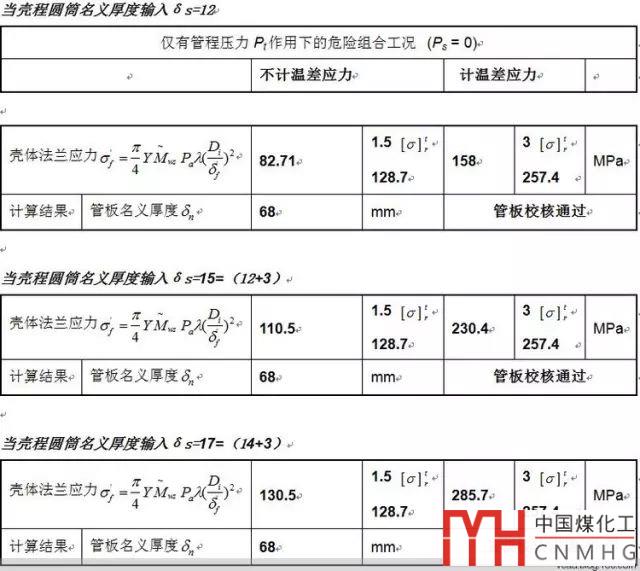

另以（14+3）殼程圓筒δs=17進行計算，殼體法蘭應力值達到許用值得110%，計算結果未通過。對比圖見下圖：

從計算結果分析，筒體取12mm，15mm，17mm，越厚計算的裕量越小。到17mm計算不通過。

可見，不考慮腐蝕前、腐蝕后、復合前、復合后的影響是不對的。腐蝕前可能比腐蝕后更危險和苛刻。

一般對于有腐蝕裕量的設備SW6會自動考慮腐蝕前腐蝕后的管板計算。

而對于復合板，如果不輸入腐蝕裕量，那么不會考慮復合前的厚度影響。

所以設計過程中，建議設計人退出常規計算中不計入覆層厚度的復合板強度計算輸入模式，追加換熱器殼程圓筒名義厚度為實體尺寸（計入覆層厚度）的校核過程。

一般的涉及到剛度、彎矩、溫差膨脹理念的設備計算，應考慮復合板復層厚度的影響，非一般的“以薄代厚”是保守的。

按照ASME VIII I卷，除了按照考慮溫差、不考慮溫差等8種工況外，還需腐蝕前腐蝕后分別進行核算。共計16種工況。

UHX-13.4（c）Because any increase of tubesheet thickness may lead to overstresses in the tubes, shell, channel, or tube-to-tubesheet joint, a final check shall be performed, using in the equations the nominal thickness of tubesheet, tubes, shell and channel, in both corroded and uncorroded conditions.
