高壓法蘭鍛管一般需要出制造詳圖。按比例出制造詳圖是非常繁瑣的。特別是RJ面的法蘭，需要的尺寸非常多，非常不容易繪制。

對于高壓法蘭鍛管，進行了詳盡的分析，其分類如下：

1. 密封面為RF及RJ兩種。

2. 法蘭分為整體法蘭接管和法蘭+鍛管焊接兩種。

3.與設備連接分為插入式和對接式兩種。

4.高壓法蘭鍛管與腔體連接方式分為筒體，球形封頭，橢圓封頭，平蓋，共計4種。

5.法蘭和接管是法向還是偏心兩種。

6.法蘭的防腐是否帶有堆焊結構兩種。

這六部分共有2*2*2*4*2*2=128種情況。

為了出圖便利，程序會繪制1:1的圖，以及按比例縮放的A3，A4圖 ，以及合適的節點圖。

陸續利用業余時間做了3個多月，因?yàn)椴皇沁B續做的，需要每次記錄哪種規格做完了，避免再次投入的時候忘記。做完真是長吁一口氣，工作量真是太大了。

VCAD2018對這個程序進行了出錯處理改進，力求準確，完整。

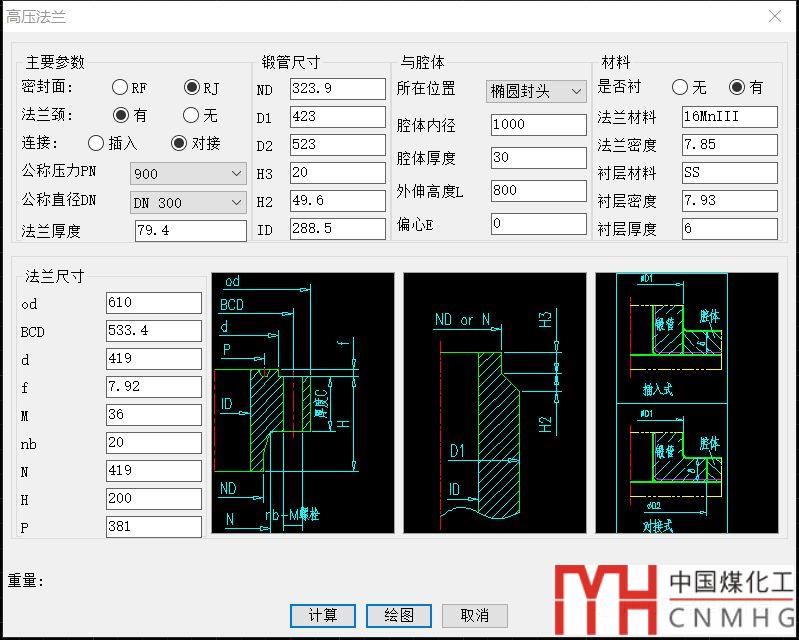

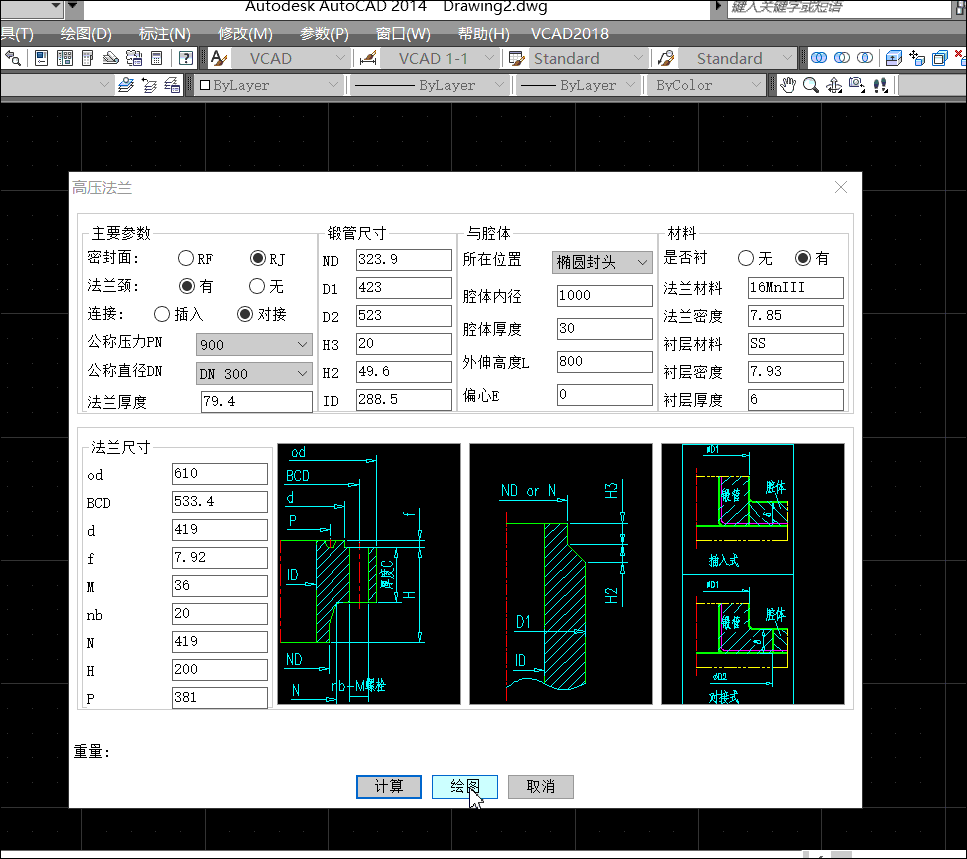

使用方法如下：
