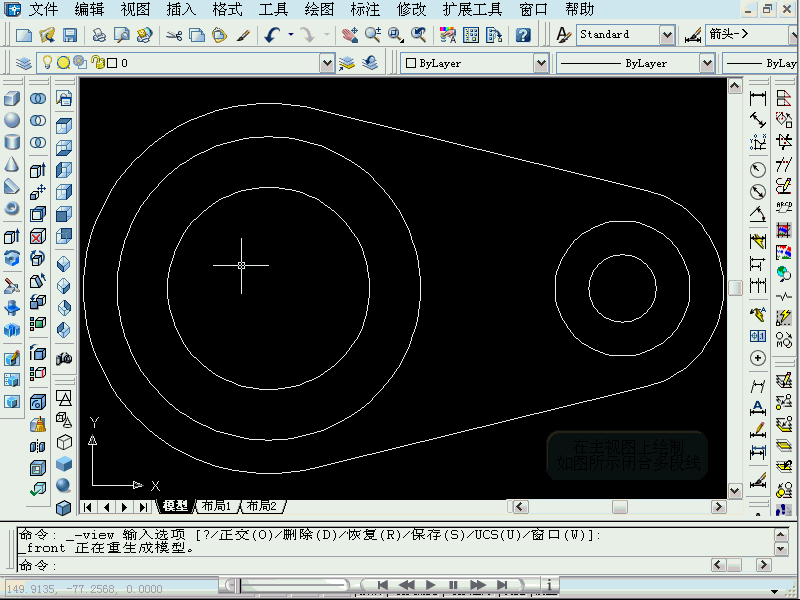

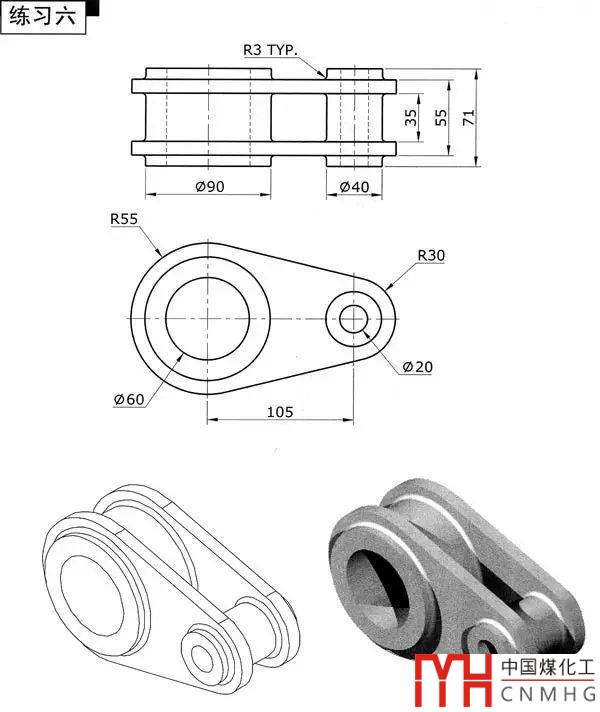

這張圖的主要工作還是在畫二維圖上，畫好二維圖，將二維的圖形利用面域和布爾運算做好截面。

截面處理有兩種方式，一種將四條封閉輪廓線分別拉伸指定高度生成實體，然后將外面兩個實體合并后減去中間兩個圓柱形實體。

我們也可以先用面域做好布爾運算，然后直接拉伸生成實體。

創建最終模型的方法也有兩種，兩個筒裝模型可以直接按整體寬度拉伸，將板狀模型拉伸復制并定位好后再倒圓角，也可以先做模型的一半，然后在進行鏡像生成另一半。我建議用第一種，但下面的視頻用的是第二種，兩者難度上沒什么差別，只是操作方法有所不同，最終模型的結構也會略有不同。
