初學者可以先通過信息的菜單：初學入門>繪圖練習中找到之前發布的一些帶講解或視頻的二維和三維練習?；螯c下面鏈接打開索引目錄：

二維練習圖三維練習圖

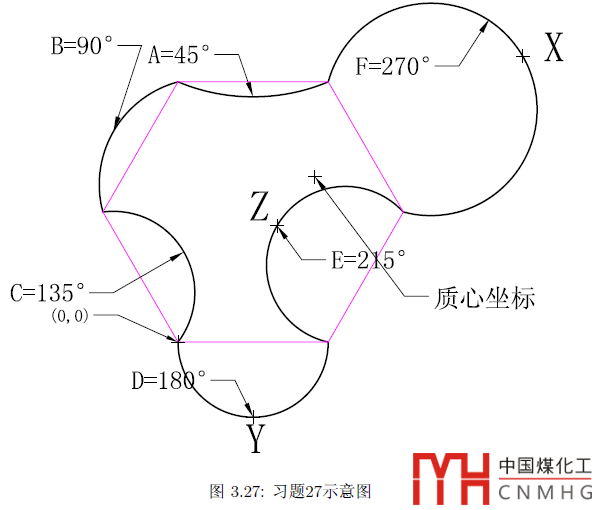

我們習慣了用圓來畫圓弧，上來看圖中的條件感覺挺難，其實CAD提供了起點端點角度畫圓弧的功能，關鍵是上面圖中看上去缺一個條件：多邊形邊長：50。另外畫弧的時候注意方向，一開始掌握不好也沒有關系，畫錯了重畫或鏡像一下也沒有關系。而真正麻煩的是要做面域(REGION)求質心（MASSPROP）

可以自己畫一下，如果不會，再看一下答案和動圖。

答案：

1、FDE弧長中點XYZ角度：29.6358

2、質心的X坐標：45.5529

3、質心的Y坐標：55.0957

4、外圍面積：9146.8249

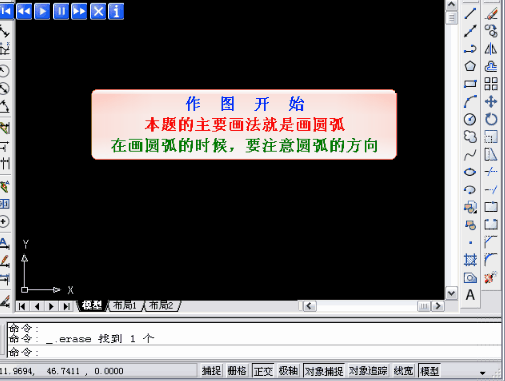

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
