今天有網友在群里問為什么一個圖框插入作為外部參照插入到另一張圖紙中后有些文字不見了，看到截圖和描述的現象，其他網友認為是圖層的問題，而我以為是字體的問題，建議他檢查一下這些文字的字體和圖層與其他文字有什么不同，結果他并沒有看出這些文字與其他文字不同，

后來他說可能看不到的文字是屬性文字，當時我還有一點疑問，外部參照怎么會有屬性文字呢？結果他把圖紙發過來以后一看，居然真是如此，之前還真注意過這個問題，這里不妨跟大家看一下怎么回事。

屬性文字的常規使用方法

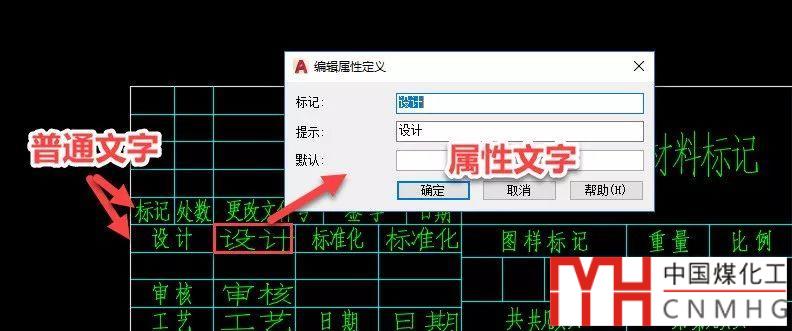

在定義圖塊的時候，會利用屬性文字來定義一些圖塊中需要編輯的一些文字。標準的圖框有些內容是固定的，有些內容也會根據圖紙內容進行調整，例如圖名、設計人員等，因此也會使用屬性文字來定義這些內容，如下圖所示。

每日一貼——CAD屬性塊創建、編輯的相關技巧

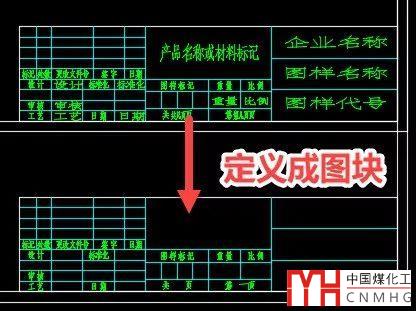

當屬性文字和其他圖形和普通文字一起選中定義成圖塊時，屬性的標記會消失，如果屬性沒有設置默認值，屬性文字就會消失，如下圖所示。

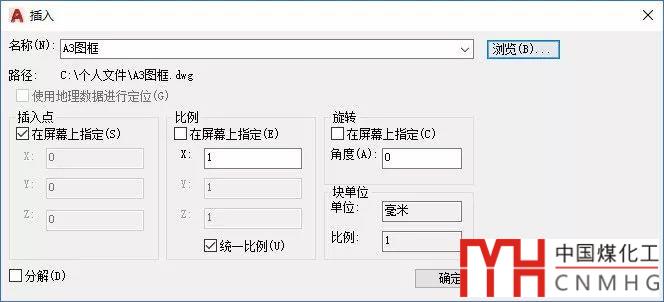

圖框文件可以不用定義成圖塊，在其他圖紙中可以直接瀏覽圖框文件作為圖塊插入，如下圖所示。

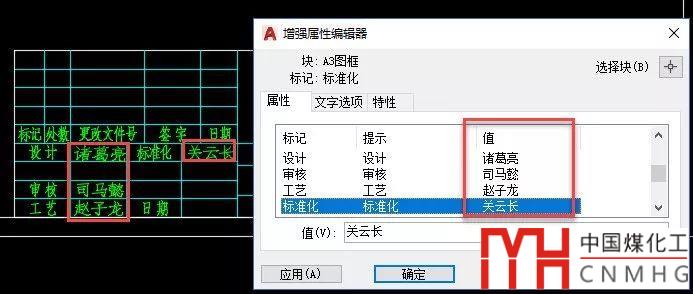

這種方式插入后的效果是一樣的，屬性文字如果沒有設置默認值，同樣會不顯示。如果圖塊屬性值沒有設置為預設，在插入圖塊的時候會提示輸入屬性的值，設置為預設的圖塊也可以雙擊后在增強屬性編輯器中輸入屬性值。如果輸入了屬性值，屬性就可以正常顯示了，如下圖所示。

為什么CAD圖紙中圖塊的屬性不顯示？

CAD中如何批量修改圖塊屬性的特性，如屬性的顏色等？

--提示：下面是廣告，不是本文圖片--

將包含屬性文字的塊文件直接作為外部參照會怎么樣？

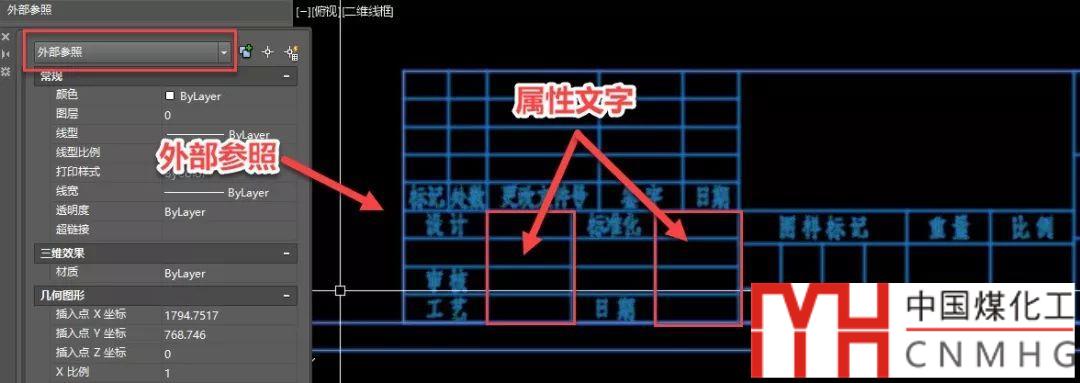

上面介紹了按屬性文字的塊文件在定義成塊或直接插入為塊后的現象，當圖紙文件作為外部參照插入到圖紙中的時候，雖然跟圖塊的插入方式不同，圖形的處理方式不同，但顯示效果是跟圖塊類似的，沒有設置默認值的屬性文字也同樣是不顯示的，如下圖所示。

但雙擊外部參照是不會彈出增強屬性編輯器的，只能用參照編輯(REFEDIT)來編輯參照原圖的數據。即使我們通過參照編輯給這些屬性賦予了默認值并保存了修改，在外部參照中仍然不會顯示屬性文字。

CAD插件-屬性文字標簽轉換為普通文字

外部參照通常用于引用其他具有共性的圖形，例如水暖電專業引用相同的建筑底圖。當然也可以用外部參照來插入圖框，之前的文章我提到過這種用法，

不過之前并沒有仔細研究，現在看來用外部參照插入圖框和用圖塊插入圖框時方法是不一樣的。

在使用圖塊插入圖框時，一些需要填寫的文字可以定義成屬性文字，插入后隨時可以雙擊修改這些屬性值。如果要用外部參照形式插入圖框，圖框文件中就不需要加入這些屬性文字了，需要填寫或編輯文字的地方保留空白就好了，等圖框用外部參照形式插入到圖紙中以后，在當前圖中再填寫這些文字。不過這種方式文字每次需要重新定位，不如編輯圖塊屬性值方便。

外部參照的優勢是修改原圖后被引用的圖都會跟隨修改，缺點是編輯修改不方便。如果圖框內容需要統一，而且后可能需要進行編輯調整，這種情況倒可以用外部參照的方式插入，但這種應用場景好像并不多。

更多時候我們會用圖塊來插入圖框。不能拿帶屬性文字的圖框塊文件直接用外部參照的方式插入。

我上面講的也不一定對，如果有用外部參照插入圖框的，希望能具體介紹一下使用方法。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
