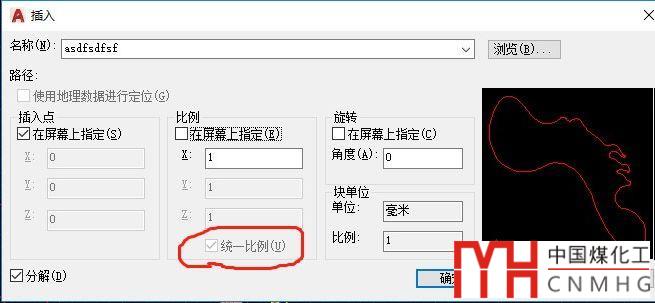

我們插入圖塊的時候，XYZ軸可以設置成使用統一比例，也可以取消勾選“統一比例”，分別設置XYZ軸的比例，但有時候插入圖塊的時候發現“統一比例”選項是灰的，無法取消，也就是各個軸向只能使用相同的比例，如下圖所示。

在上面的截圖中可以看到對話框右側的圖塊預覽圖的左下角有一個小的三菱形標記，這說明這個圖塊是一個注釋性的圖塊，這種圖塊各軸向就無法設置不同的比例，只能使用統一比例。

什么是注釋性？

之前發過介紹注釋性的文章，這里再簡單解釋一下。

圖紙中內容分為兩種，一種是圖形，一種就是注釋（文字、標注、設備圖例、填充等），圖形通常按照1:1繪制，按不同比例來打印都可以，但注釋圖形的大小就跟打印比例有非常密切的關系，比如圖紙上要求文字的高度是3，如果1:10打印，CAD圖紙中文字高度需要設置成30，但如果1:100打印，圖中文字就需要設置成300，一些示意性的圖塊也一樣，需要根據打印比例不同進行調整。

假如一個圖形要按照不同比例輸出，比如建筑平面圖旁邊放置一張大樣圖，圖形需要按1:100和1:10兩個比例打印，此時就可以使用注釋性來解決這個問題，設置了注釋形后，這些圖形可以根據視口比例自動調整大小，保證最終不同打印輸出時注釋大小相同。

設置方法和應用樣例可以參看下面的文章:

CAD的注釋性怎么用？

圖塊的注釋性怎么設置？

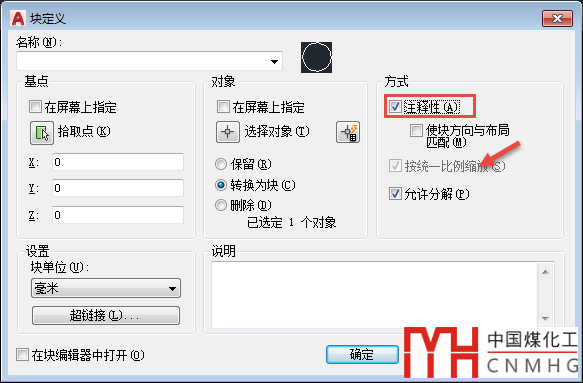

在定義圖塊的時候，勾選“注釋性”就可以將圖塊設置成注釋性圖塊，如下圖所示。

勾選“注釋性”的同時，“按統一比例縮放”選項就會默認被勾選且無法修改。

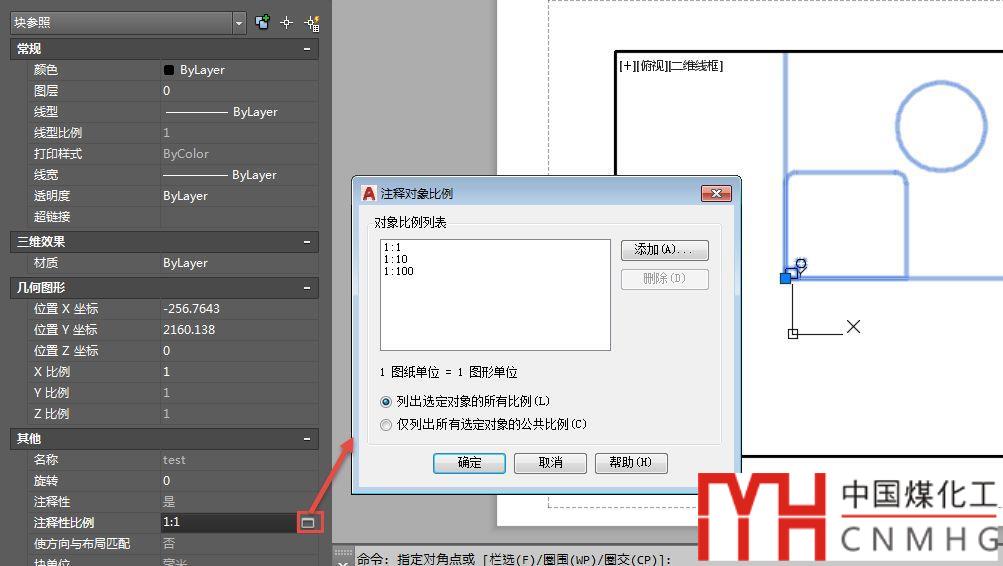

在設置注釋性后我們通常不必再去設置圖塊的比例，只需要在注釋性比例列表中添加與視口比例匹配的比例，在視口中圖塊就會自動調整調整。在特性面板或輸入OBJECTSCALE命令可以設置注釋性比例，如下圖所示。

具體應用這里就不詳細介紹了，如果感興趣，可以自己研究一下。

如何取消圖塊的注釋性？

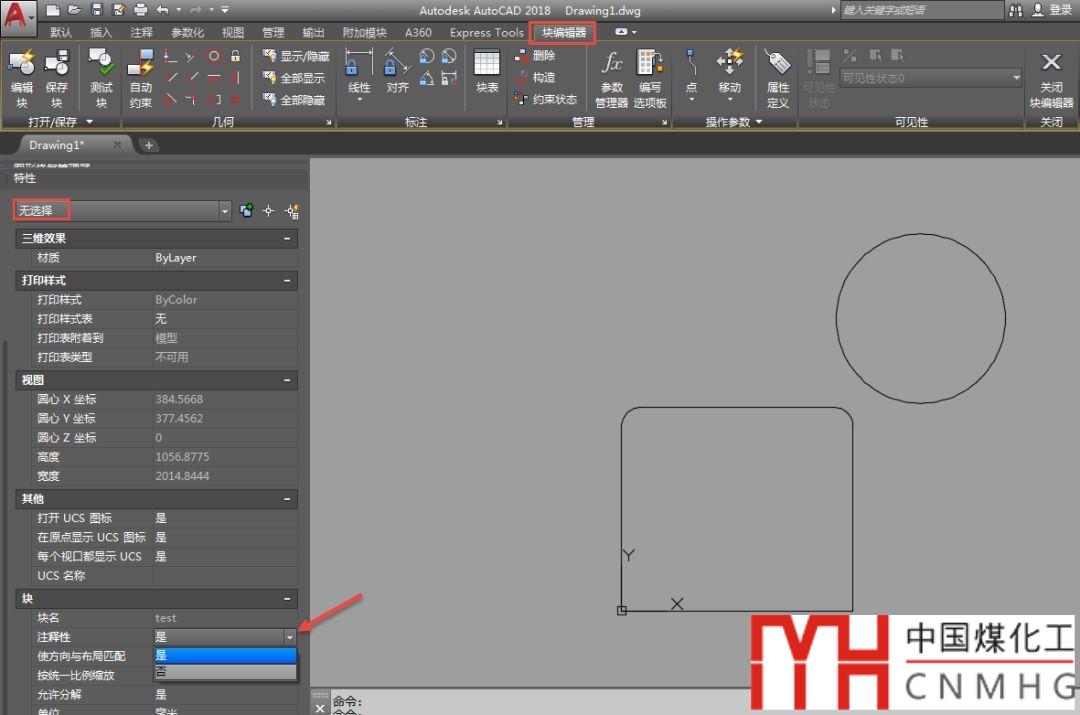

解決辦法，雙擊圖塊進入塊編輯器，不選擇任何圖形，打開特性面板（CTRL+1），將注釋性設置為否后，保存并退出塊編輯器，就可以了。

CAD添加注釋性功能很多年了，但用得人并不多，因?yàn)橐煤米⑨屝?，必須在畫圖之前就對圖紙的布局有比較好的規劃，會用到哪些比例，哪些注釋需要設置注釋性，否則使用過程中會遇到很多問題。
