好久沒有發二維練習圖了，網上練習圖很多，有些就是純粹的幾何題，并不適合練習繪圖命令，之前已經發了不少了，不想再發了；有些圖又太復雜，講清楚要花很長的篇幅，今天看到一張圖還比較合適，給大家講一下。

圖形分析

在開始繪圖前首先要分析一下圖形，看看從哪里開始，需要用到哪些命令，用什么命令完成更方便。

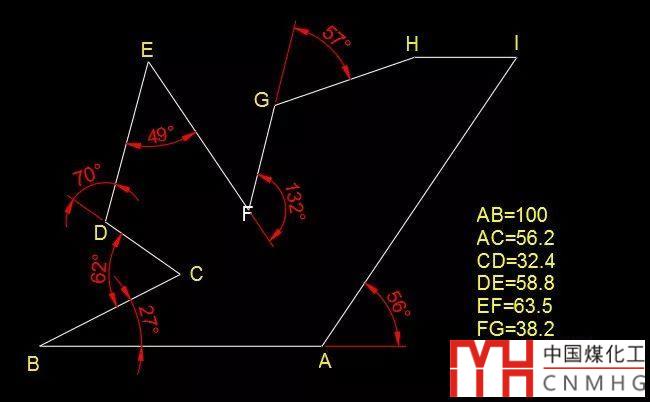

這張圖中給出了很多角度，有兩個角度是跟X軸的夾角，其他角度都是跟相鄰線的夾角。大部分線段的長度都直接給出來了，但其中有兩個比較特殊的尺寸，一是BC長度沒有給，而是給的AC的長度；還有一個水平線HI的尺寸給出來，但相鄰兩條斜線的尺寸沒有給，這里還是需要一些技巧的。

給出兩條線的夾角的情況下，可以旋轉上一條線時復制一份。旋轉時也要注意，順時針方向角度為負，逆時針反向旋轉為正，有些角度不能直接輸入，需要用180度減去給出的角度。旋轉復制后線的長度肯定不對，有兩種方法處理，一種是按照給定的長度畫圓，然后將線進行延伸或修剪，另一種方法是直接拉長LEN命令設置線的長度。繪制HI線的時候我們將用到偏移的命令。

基本操作步驟

1、首先從直線AB開始，執行直線L命令，在圖中單擊確定A點，利用正交或極軸，向左拖動光標，當線為水平方向時輸入100，回車，完成直線AB的繪制。

每日一貼—CAD坐標輸入的相關問題和技巧

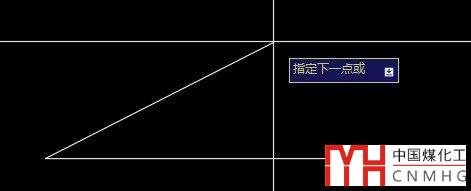

2、輸入<27，回車，先確定角度，因?yàn)锽C的長度不知道，可以將線拉長一點后單擊確定，然后回車結束直線命令，如下圖所示。

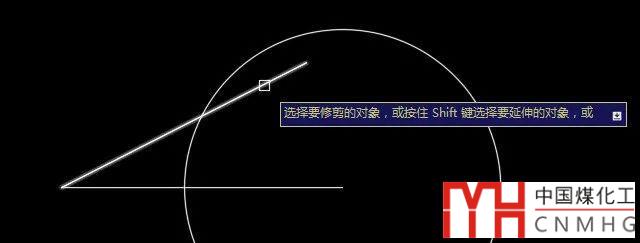

3、以A點為圓心畫一個半徑為56.2的圓，然后輸入TR，回車，執行修剪命令，回車，用所有圖形作為修剪邊界，單擊斜線在圓內的部分，如下圖所示。

4、刪除用作輔助線的圓，選中修剪后的直線BC，執行旋轉RO命令，基點選擇C點，在輸入角度前輸入C，回車，在旋轉的同時復制直線BC，角度輸入-62，回車，如下圖所示。

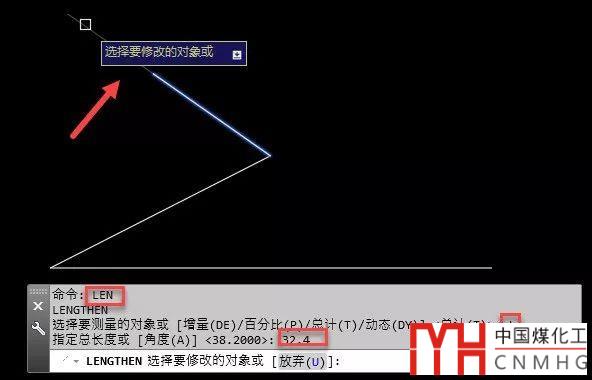

5、輸入拉長LEN命令，回車，輸入T，回車，按總長來拉長，輸入32.4，單擊復制的線的頂部，如下圖所示。

6、利用旋轉復制和拉長命令繼續繪制DE、EF、FG、GH這幾條直線。旋轉前要自己算一下角度，70度要輸入180-70=110，49度直接輸入49，132度要輸入132-180=-48，57度要輸入180-57=123，最后GH長度就不用處理了。

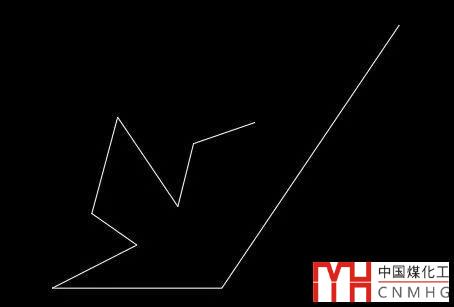

7、執行直線L命令，起點定在A點，輸入<56，回車，拖動光標，可以先將線段AI的長度確定得長一點，如下圖所示。

下面我們就要想辦法確認線段HI的位置了。

8、執行直線L命令，以目前AI線段的頂部的點為起點，往左移動光標，利用極軸或正交確定水平方向后，輸入30，先畫好一條30的線段。

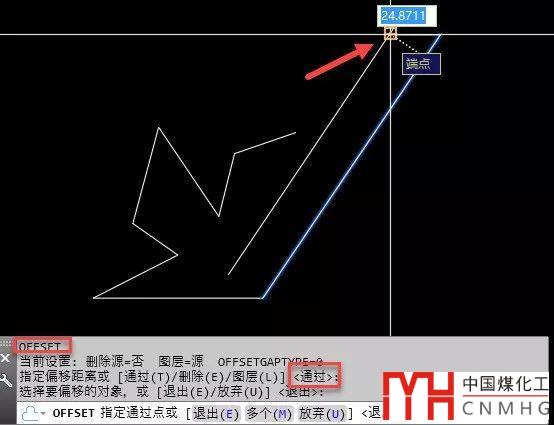

9、執行偏移O命令，直接回車，使用<通過>選項（因?yàn)槟J(rèn)選項是通過，不需要輸入T），選擇線段AI進行偏移，提示指定通過點時捕捉水平直線左側的端點，如下圖所示。

初學小貼士-如何解讀CAD命令行提示

偏移線和左側線段的交點就是最終HI線的位置，坐標的線有點短，我們可以利用圓角命令快速延伸到與偏移后的線相交。

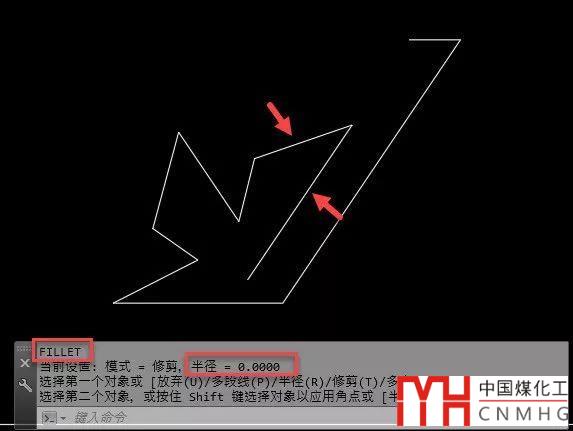

10，執行圓角F命令，回車，直接拾取線段GH和偏移后的線，兩者自動相連，如下圖所示。

注意：如果你的圓角默認半徑不為0，需要先將圓角設置為0，才能利用倒圓角直接修剪和延伸。

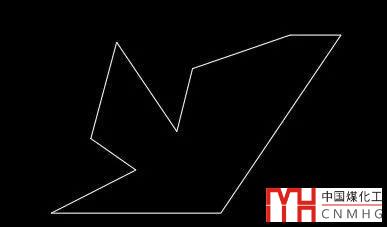

11、執行移動M命令，以水平線的左側端點為基點，目標定位到倒圓角的兩條線的交點處，然后執行修剪TR命令，回車，回車，將右側斜線超出水平短線的部分修剪掉，刪除用作輔助線的偏移線，整個圖形就完成了，如下圖所示。

在CAD中繪制角度是很麻煩的事情，尤其是只給出了相鄰線夾角的情況，在國產浩辰CAD的直線命令比AUTOCAD多一個角度選項，而且可以設置相對于上一段的夾角和參照角，在繪制這張圖中的很多直線時，不用旋轉復制，直接輸入角度就可以，而且大部分情況下不需要對角度進行換算，比AUTOCAD方便。

小結

通過這個練習我們不僅學習了角度的輸入和計算方法，熟悉了旋轉的復制選項，同時還使用了修剪TR、拉長LEN、偏移O、圓角F、移動M、刪除等一系列命令。

大家在初學的時候，可以多選擇類似的練習，而且可以在練習中盡量使用不同命令。
