曾經有網友問過這個問題，如何在封閉區域內填充色塊？當時覺得這個問題比較簡單，只是簡單地回答：用SOLID填充，設置顏色。后來想想并不那么簡單，其實根據不同的需要可以在CAD中用不同的方法設置顏色，還是寫文章介紹一下。

一、設置普通填充的顏色

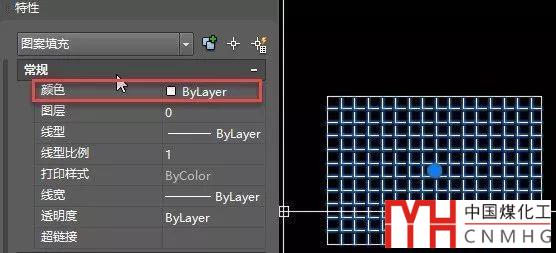

首先填充具有跟其他圖形相同的屬性，如顏色、圖層、線型、線寬等，如下圖所示。

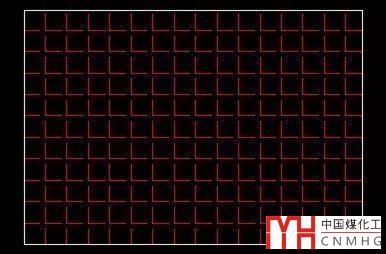

普通填充就是有線性圖案單元組成的填充，修改填充的顏色屬性就可以改變填充線條的顏色，如下圖所示。

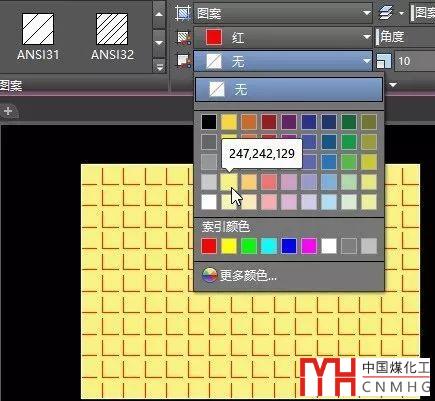

其實普通填充不光可以設置線條顏色，還可以設置背景色，如下圖所示。

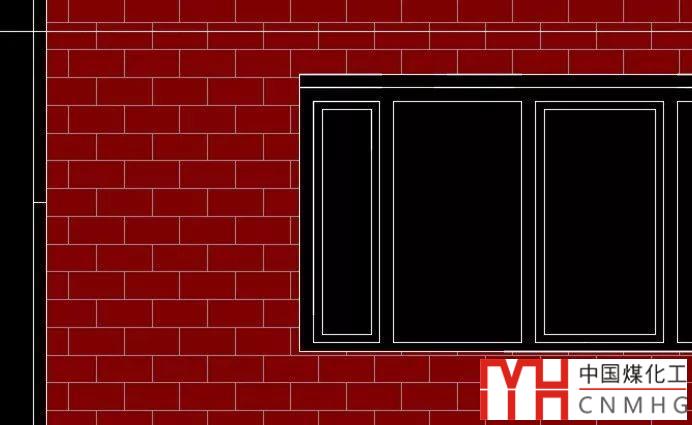

通常我們通過填充圖案來表示不同的類型或材質的區域，只需要設置填充的線條顏色，必要時可以通過設置背景色更清晰地區分填充區域，或更真實地模擬材質效果，如下圖所示。

二、設置實體SOLID填充的顏色

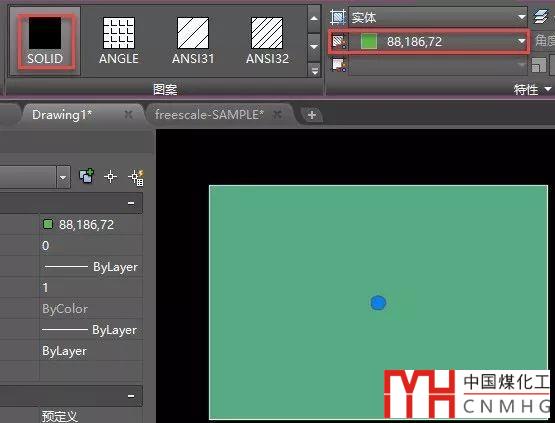

如果需要在封閉圖形或區域內填充色塊，將填充圖案設置成SOLID，然后設置填充的顏色特性就好了，如下圖所示。

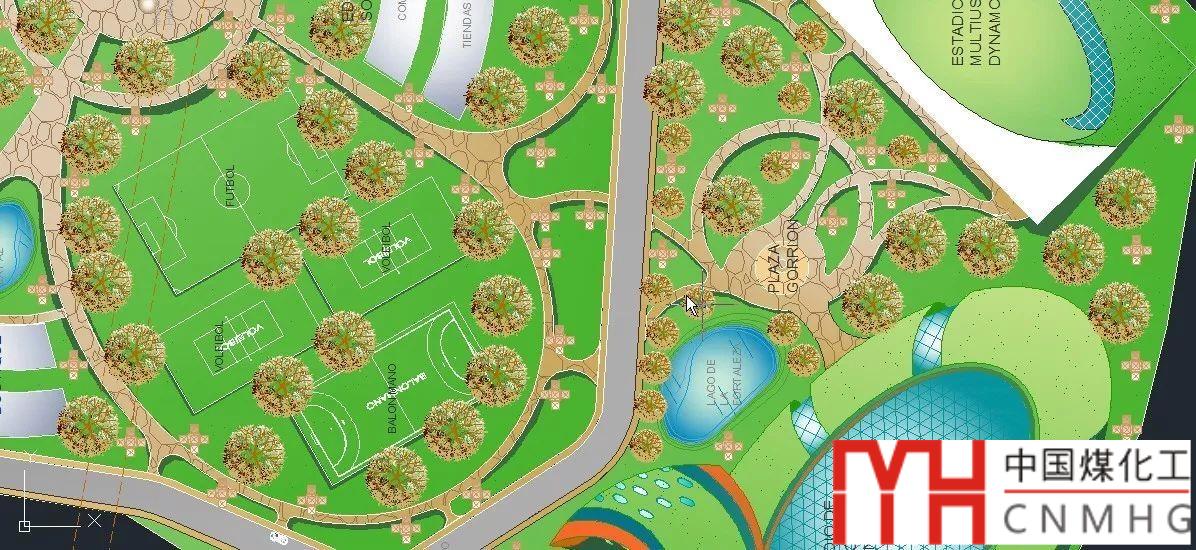

SOLID填充在建筑圖或規劃圖中經常使用，如下圖所示。

三、漸變色填充

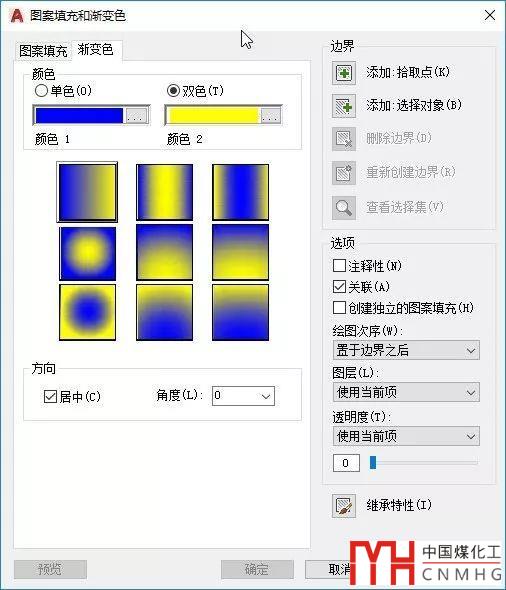

很多人還不滿足于單色填充的效果，希望能讓圖紙變得更漂亮，因此后來CAD又提供了漸變色填充，如下圖所示。

可以選擇單色漸變還是雙色漸變，然后可以在下方設置單色或雙色漸變的顏色，并可以選擇9種漸變方式中的一種。使用漸變色填充可以讓圖紙變得更漂亮，但肯定會增加圖形的顯示數據。

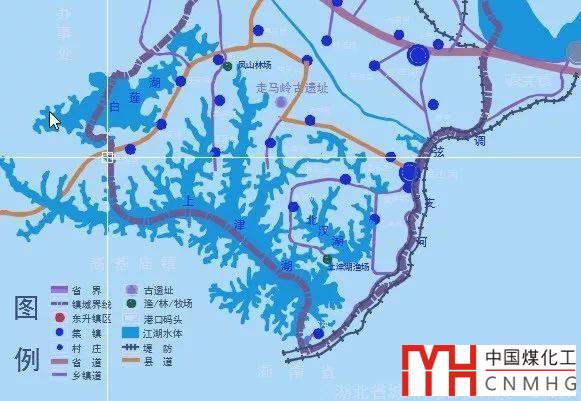

下面是使用了上面幾種設置顏色方法填充的圖紙。

四、設置填充的透明度

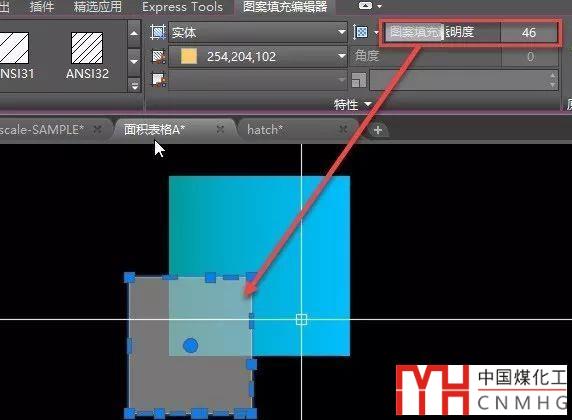

如果填充相互重疊，而我們希望同時看到兩個填充的邊界的話，可以設置填充的透明度。

上面簡單介紹了填充圖案的各種顏色包括透明度設置的方法，我們可以根據自己的需要選擇合適的方式。

以上技巧適用于AUTOCAD、浩辰CAD及類似的CAD軟件，只是不同版本的CAD界面有所不同。
