前面介紹過CAD的三維模型分為三維線框、三維實體、三維曲面和三維網格，其實我們在創建模型時不需要去關心這些，我們只需要將我們設計的實物用三維模型準確地表現出來，也就是如何將模型快速、準確地創建出來。CAD的三維建模的功能集中在繪圖菜單的建模子菜單中，在創建完基礎模型后，可以到修改菜單里用三維編輯命令來修改模型，下面簡單介紹一下三維建模的基本方法。

一、用基本圖元組合

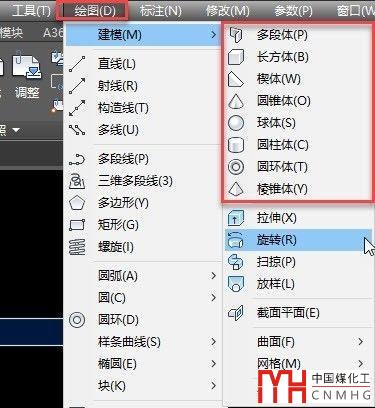

CAD提供了多種基本的三維圖元，如方體、球體、圓柱體、圓錐體、圓環體、棱錐體、多段體、楔體，如下圖所示。

如果我們的模型中包含這些形狀，就可以用這些基本圖元來創建，例如一些建筑、桌子、柜子等模型都可以利用這些基本圖元的拼接來完成，如下圖所示。

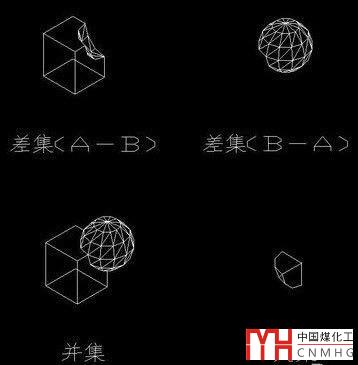

這些基本圖元是三維實體（SOLID），除了可以他們進行拼接和堆砌外，還可以進行簡單的編輯來得到最終的圖形，例如倒角、圓角、布爾運算（模型的差、并、交集）。

當然還可以使用實體編輯的相關命令對這些圖元進行修改編輯。

二、從直線和曲線創建實體和曲面

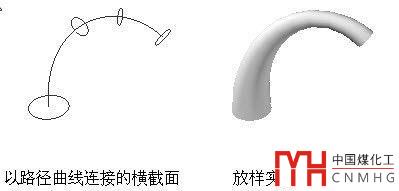

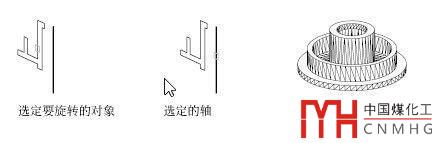

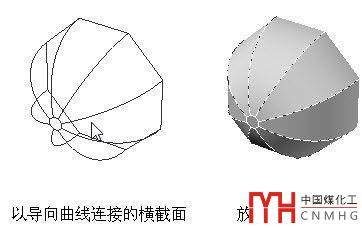

當模型比較復雜，基本圖元無法完成時，我們可以先繪制二維截面線、路徑線、邊界線，然后利用CAD提供的建模命令來創建三維實體、曲面和網格模型，常用的命令有拉伸（EXTRUDE）、掃掠（SWEEP）、放樣（LOFT）、旋轉（REVOLVE）等，如下圖所示。

三、創建三維網格

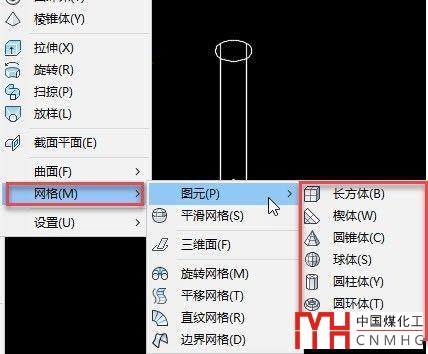

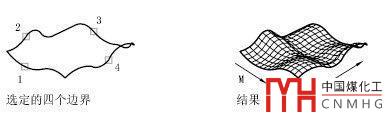

三維網格具有跟三維實體不一樣的特性，CAD提供一些三維網格的圖元，同時也提供了從二維線轉換三維網格的命令，如旋轉網格、平移網格、直紋網格、邊界網格等，如下圖所示。

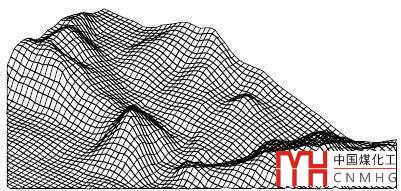

還可以三維面3DFACE和三維網格3DMESH命令直接創建連續的網格對象。3DMESH命令可以設置M和N向的網格數，然后可以依次指定每個點的坐標，就可以創建復雜的三維網格，不過用手工輸入坐標可不太容易，如下圖所示。

網格平滑命令不僅可以處理網格模型，也可以處理三維實體的模型，并將實體模型轉換成網格。

四、二維圖形設置厚度

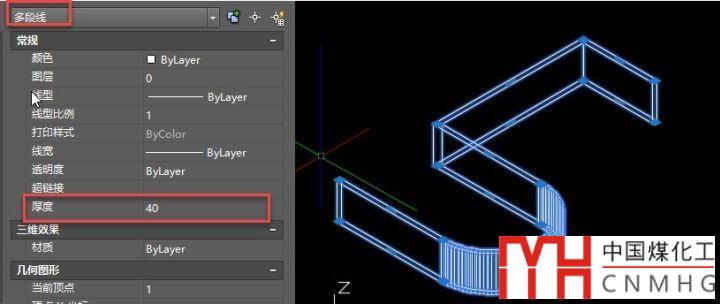

CAD的二維圖形都有厚度參數，設置完厚度后，看上去像一個三維圖形，但其實質仍是二維圖形。例如多段線設置寬度和高度后，就可以用來模擬墻體模型，如下圖所示。

如果希望設置厚度的二維圖形作為三維實體或曲面進行編輯，可以將這些對象轉換為實體（CONVTOSOLID）或轉換為曲面（CONVTOSURFACE）。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

修改菜單中提供了一些分別針對三維實體、曲面、網格的編輯命令，可以進一步修改和細化模型。CAD高版本還提供了點云編輯功能， 可以利用掃描設備生成的點云數據生成模型。

上面介紹了CAD三維建模的一些基本方法，以后有時間再詳細分功能給大家介紹。
