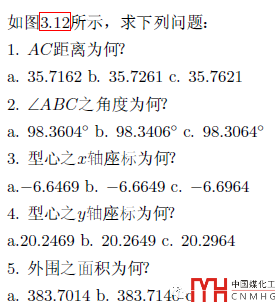

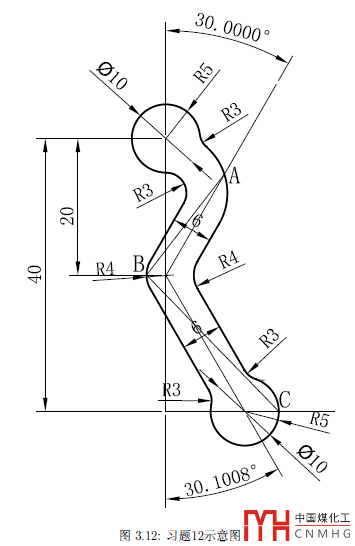

這張圖看起來挺復雜的，先根據給定的尺寸畫好上下兩個圓和兩條斜線，然后就需要利用偏移和相切相切半徑畫出其他的直線或圓弧。這道題的難點在于問題，問到了質心的X、Y軸坐標，這個操作稍微麻煩一點，需要利用將圖形創建成面域（可以用邊界BO命令，也可以直接框選邊界創建面域REG）,然后用查詢質量體積MASSPROP的命令來查詢質心坐標和面積。

可以自己畫一下，如果不會，再看一下答案和動圖。

答案：

1、AC距離：35.7162

2、角ABC：98.3064

3、型心的X坐標：-6.6649

4、型心的Y坐標：20.2649

5、外圍面積：383.7140

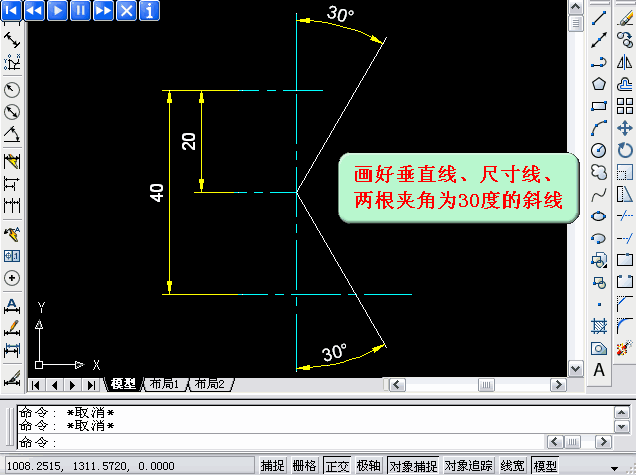

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
