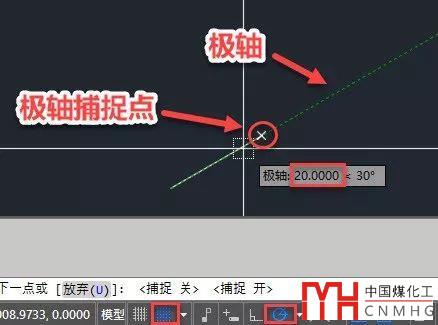

在前一天將柵格的時候就提到了極軸捕捉，可以沿極軸方向來捕捉一定的長度，但極軸更多的時候是幫助我們快速確定角度。當要繪制一些比較固定或有規律的角度，例如30、45、60時，就可以利用極軸。我們可以根據需要設置一個極軸增量角，當我們光標移動到靠近滿足條件角度時，CAD就會顯示一條虛線，也就是極軸，光標被鎖定到極軸上，此時我們可以直接輸入距離值，利用鎖定極軸來確定角度的方式就是極軸追蹤。

設置極軸增量角

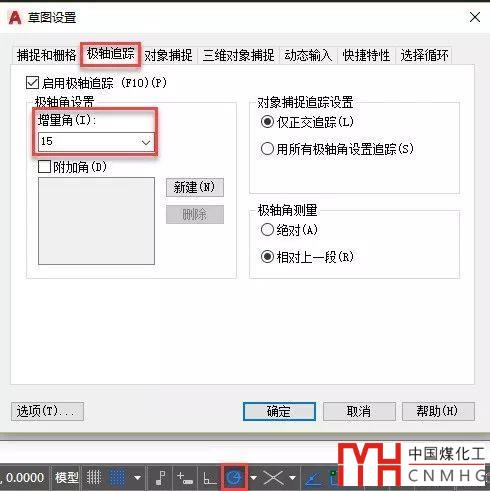

極軸非常簡單，使用的關鍵就是合理的設置極軸增量角。在低版本的CAD中我們需要到草圖設置對話框的極軸追蹤選項卡中去設置增量角.在底部狀態的極軸追蹤按鈕上右鍵，就可以彈出草圖設置對話框，并自動切換到極軸追蹤選項卡，如下圖所示。

在極軸軟件提供了一系列常用的增量角設置，可以直接在下拉列表中選取，如果有特殊需要，也可以自己添加增量角。

到了高版本，在極軸追蹤按鈕后面增加了一個箭頭，單擊可以顯示一個增量角的列表，可以直接選取一個預設的極軸角，如下圖所示。

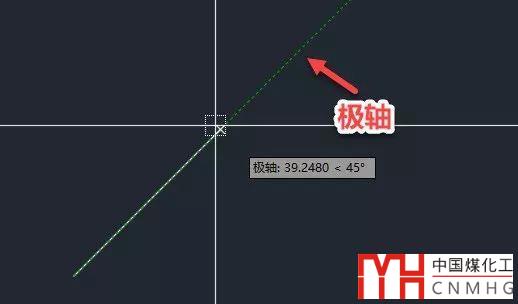

注意上面列表中的23度其實是22.5度。只要繪制的角度是極軸增量角的整數倍，我們用光標就可以確定角度，然后直接輸入長度就可以，如下圖所示。

相對上一段的極軸角

當已知條件是兩條線的夾角時，之前介紹可以用旋轉復制，如果夾角是極軸增量角的倍數，例如15,30,60度，我們就不用結束畫線的命令，可以直接極軸來確定角度，只是需要在極軸追蹤設置中將極軸測量角設置為：相對上一段。

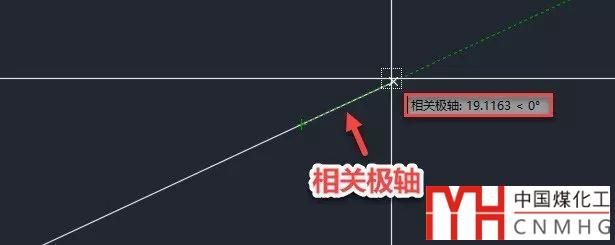

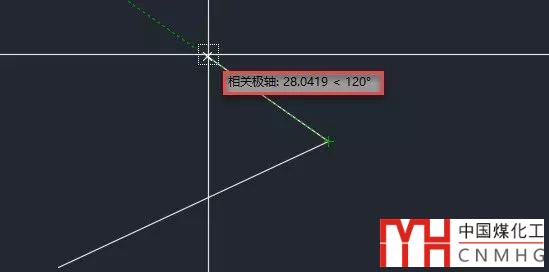

默認狀態極軸測量角是從X軸正向開始測量的，當設置成相對上一段后，在正交方向：0,90,180,270方向上仍會出現極軸，其他方向角度則是以上一條線角度為基礎計算的，如下圖所示。

CAD不僅在畫直線或多段線時可以獲取上一段線的角度，當捕捉一條直線的端點的時候，也可以取出這條線的角度，生成相關極軸。

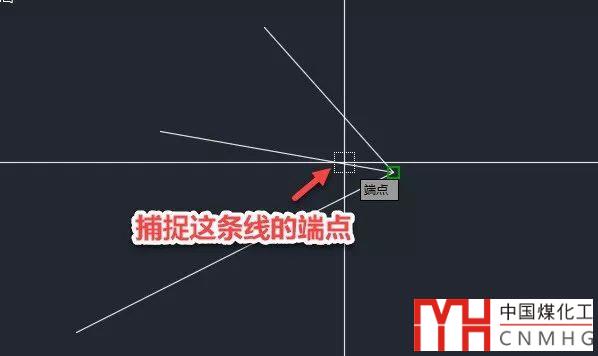

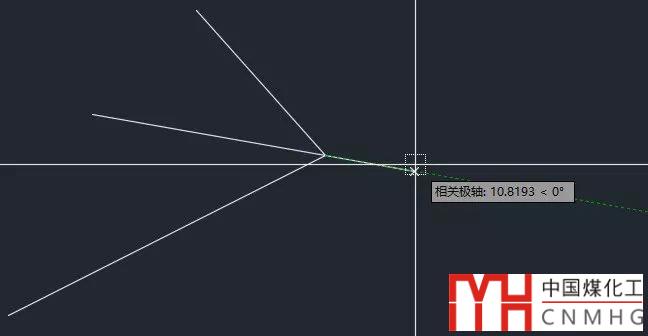

當有多條線相交于一個端點時，如果直接將光標移動到端點處捕捉，并不能確定捕捉到了哪條線的端點，生成的相關極軸是否是我們需要的。當出現這種情況，捕捉端點的時候可以將光標停留在需要生成相關極軸的線上，如下圖所示。

對象捕捉追蹤

在CAD狀態欄中，極軸和對象捕捉追蹤是兩個按鈕，但兩者關聯性比較強，設置就在同一個對話框，就一起介紹一下吧！

對象捕捉追蹤需要同時利用極軸和對象捕捉，當捕捉到圖中的點后，可以沿極軸方向進行追蹤定位。

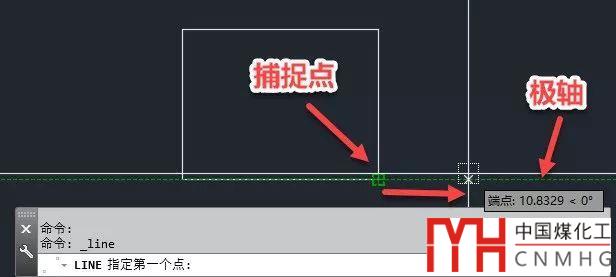

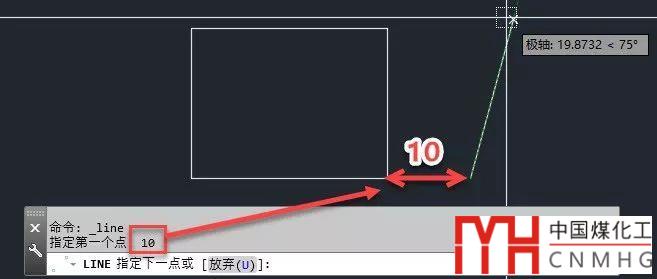

比如畫直線時，我們捕捉到一個點后，不著急單擊，而是沿某個極軸方向移動光標，此時可以直接輸入一個距離值，可以將點定位到距離捕捉點一定距離的位置，如下圖所示。

有人反映：明明點是通過捕捉定位的，為什么畫完圖后發現點的位置有偏差？你在下次操作的時候就要注意，是不是捕捉到點后，沿極軸方向移動了一定距離（超過捕捉靶框的大小）才單擊的，或者你可以將對象追蹤關掉后看看還有沒有類似問題發生。

CAD對象捕捉的靈敏度由什么控制？

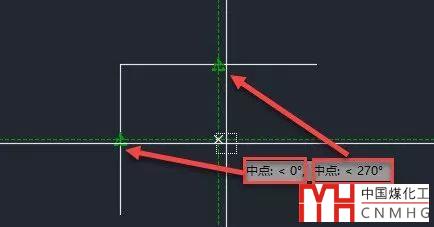

對象捕捉追蹤不僅可以追蹤一個捕捉點，還可以追蹤2個捕捉點，可以先捕捉一個點，沿極軸方向拖動一下，然后再捕捉一個點，沿極軸方向移動，當移動到跟上一個捕捉點極軸相交處，就會顯示兩條極軸，兩條極軸的交點也可以捕捉得到，如下圖所示。

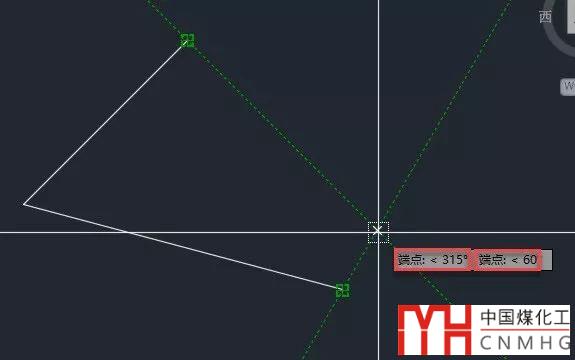

默認設置狀態下，對象捕捉追蹤只沿著正交方向，在對話框中還可以設置對象捕捉追蹤時使用所有極軸角，這種情況同樣可以適用于與一個捕捉點或兩個捕捉點的情況，如下圖所示。

極軸捕捉

雖然在介紹關于柵格的文章里已經講了，但為了讓只找到這篇文章的朋友更全面了解極軸，這里再重復講解一下。

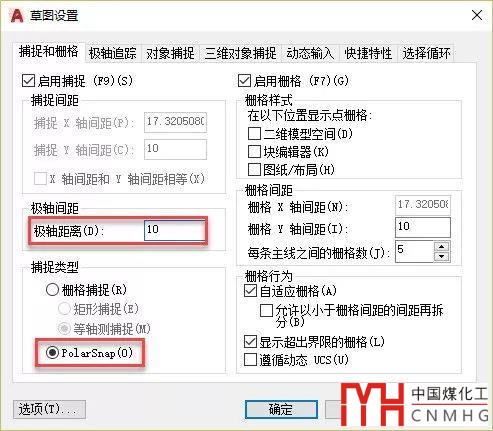

繪圖時不僅可以利用極軸確定角度，還可以利用極軸捕捉確定長度，因為要打開柵格捕捉F9才能起作用，極軸捕捉設置被放到了捕捉和柵格設置里，如下圖所示。

設置好極軸捕捉后，我們就可以沿極軸方向捕捉設置極軸距離的倍數，如下圖所示。

這種操作估計用得人也不多，因為用極軸確認角度后，直接輸入長度值其實也很方便。

極軸作為一個幫助我們確定角度的輔助工具，不僅可以獨立起作用，還跟對象捕捉一起實現了對象追蹤，跟柵格捕捉一起實現了極軸捕捉的功能，如果能用好極軸，一些常規的圖形角度繪制，甚至一些專業軟件中復雜的系統圖或軸測圖的繪制也會變得簡單許多。
