工業現場對模擬量信號的處理包括兩類：一類是將現場的信號通過模擬量輸入模塊采集到CPU中；另一類是將CPU運算的數據通過模擬量輸出模塊傳送到現場的執行機構（比如：比例閥）中；關于模擬量信號的采集，請參考《如何使用SM1231測量現場的模擬量信號？》，今天這篇文章，我們和大家談?wù)勅绾问褂肧7 1200的模擬量輸出SM1232將模擬量信號輸出到執行機構中。

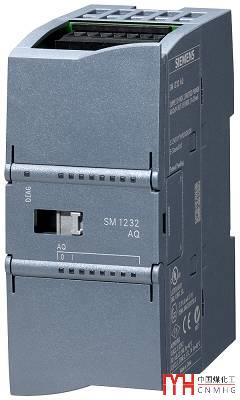

SM1232有兩種類型：二通道型（SM 1232 AQ 2x14 bit）和四通道型（SM 1232 AQ 4x14 bit）。以“SM 1232 AQ 2x14 bit”為例：名稱中的 “AQ”表示“模擬量輸出（Analog Output）”，“2”表示有兩個通道，“14bit”表示分辨率。我們知道，CPU不能直接處理模擬量信號，所以我們使用模擬量輸入模塊（Analog input module）把模擬量信號轉換成數字量信號，這種轉換稱為模數轉換（參考：《模擬量信號能被CPU直接處理嗎？》）；同樣的，CPU產生的數字量信號也需要轉換成模擬量才能控制執行機構，這種轉換是從數字量轉換成模擬量，所以稱為數模轉換（D/A轉換）。SM1232就是一種把數字量轉換成模擬量的模塊，二通道型模塊的外觀如下圖：

每個SM1232模塊消耗背板5V電流80mA，消耗24V傳感器電流45mA，在硬件選型時要考慮電流的消耗，各模塊消耗的5V背板總線電流不能超過CPU能提供的電流的總和（參考：《S7-1200硬件篇之如何選擇電源模塊》）。

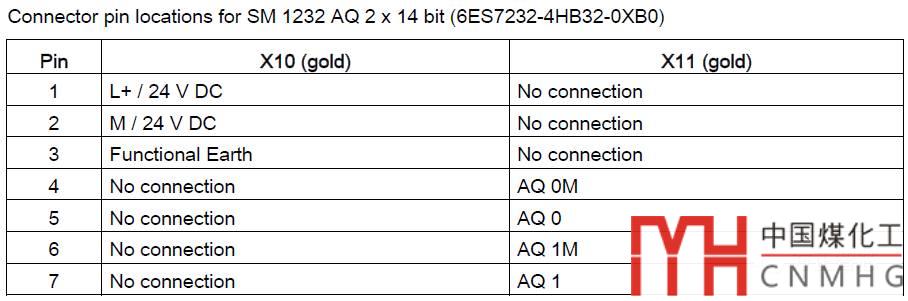

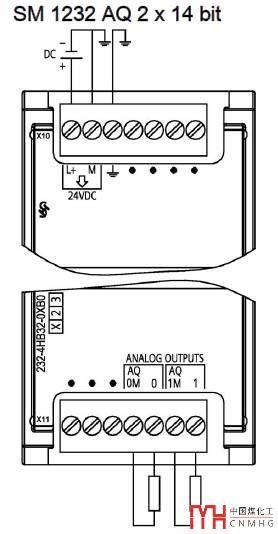

二通道型的SM1232模塊有上下兩排端子，上面是X10，下面是X11。X10的1號針腳接(+)24V，2號接(-)24V，3號接地，4-7號未使用；X11的1-3號針腳未使用，4號和5號一組，為通道0，4號接模擬量輸出的負極，5號接模擬量輸出的正極；6號和7號針腳一組，為通道1，6號接模擬量輸出的負極，7號接模擬量輸出的正極。端子定義及接線總覽圖如下：

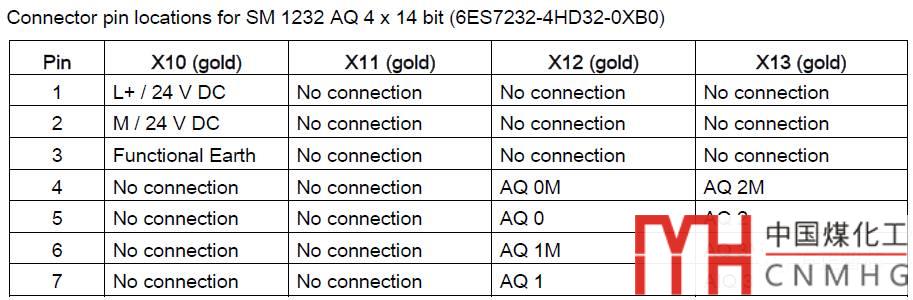

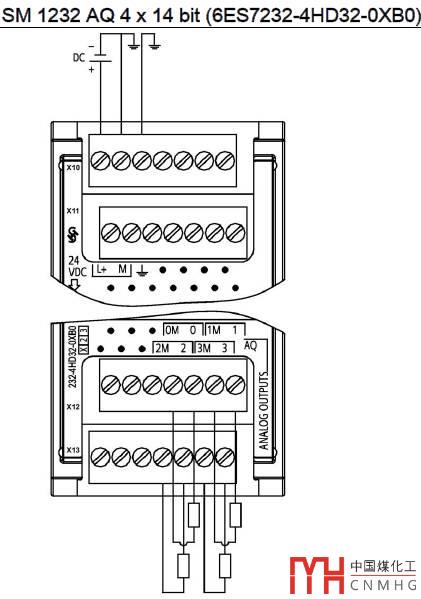

四通道型的SM1232模塊有四排端子，從上到下依次是X10，X11，X12和X13。其中X10的1號針腳接(+)24V，2號接(-)24V，3號接地；X12的4號和5號針腳一組，為通道0，4號接模擬量輸出的負極，5號接模擬量輸出的正極；6號和7號針腳一組，為通道1，6號接模擬量輸出的負極，7號接模擬量輸出的正極；X13的4號和5號針腳一組，為通道2，4號接模擬量輸出的負極，5號接模擬量輸出的正極；6號和7號針腳一組，為通道3，6號接模擬量輸出的負極，7號接模擬量輸出的正極；其它針腳均未用到。端子定義及接線總覽圖如下：
