西門子S7系列PLC的尋址方式(2)-寄存器間接尋址
上一篇文章我們介紹了西門子S7系列PLC(300/400/1500)的尋址方式,講解了直接尋址(絕對尋址和符號尋址)及間接尋址的一種——存儲器間接尋址,今天這篇文章我們介紹下另一種間接尋址方式:寄存器間接尋址。

所謂寄存器間接尋址,是指通過CPU的地址寄存器(Address Register)進行的尋址方式。S7-300/400系列PLC有兩個地址寄存器,AR1和AR2,其長度均為32位,內部存放32位的地址指針,指針指向要尋址的存儲單元。

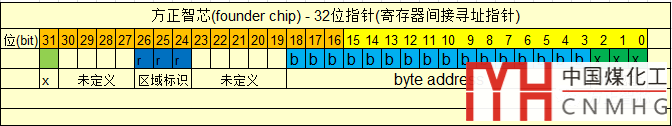

我們先來看下寄存器間接尋址的指針格式(32位):

其中,第0~2位是被尋址地址的位編號;第3~18位是被尋址地址的字節(Byte)編號;第24~26位,是被尋址地址的區域標識(編號);第31位是尋址的類型,“0”表示區域內間接尋址,“1”表示區域間間接尋址。
寄存器間接尋址可以分為兩種:區域內尋址和區域間尋址,根據第31位的值來確定。
所謂區域內尋址,是指指針中僅包含尋址的存儲區的字節編號和位編號,存儲區的代碼在指令中給出。寄存器區域內間接尋址的指針的第24~26位的區域標識符為0,第31位也為0;

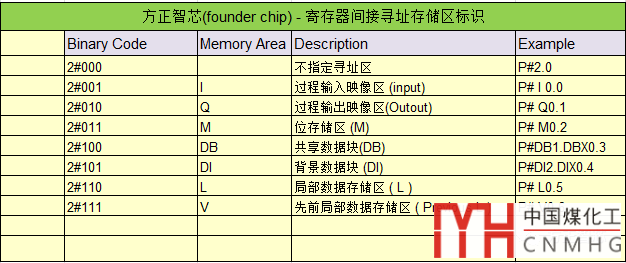

所謂區域間尋址,是指指針中不僅包含了尋址的存儲區的字節編號和位編號,還包含了存儲區的標識符(第24~26)代碼。存儲區標識符用來指定尋址區域,比如:I、M、Q等,具體編號如下圖:

寄存器區域內尋址的表達方式:存儲器標識符[ARx,地址偏移量];

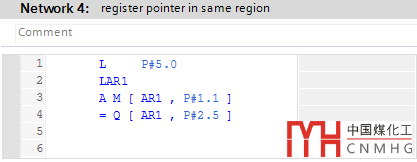

比如下面這段代碼:

前兩行將指針常數(P#5.0)加載到AR1中,第三行對M6.1進行與運算,結果存放到Q7.5中。指針常數P#5.0的二進制數為:2#0000 0000 0000 0000 0000 0000 0010 1000,可見它的第24~26位及第31位均為0。由于指針中不包含存儲區標識符信息,所以必須在程序中指定。
再來看看寄存器區域間尋址,其表達方式為:訪問寬度[ARx,地址偏移量];

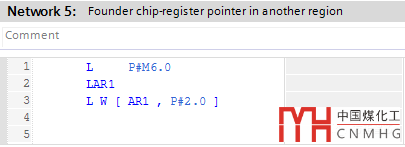

比如下面這段代碼:

P#M6.0對應的二進制值為:1000 0011 0000 0000 0000 0000 0011 0000。
前兩行代碼將位存儲器指針P#M6.0加載到AR1中,由于指針中包含了存儲區代碼(011),因此程序中不用寫存儲區標識符,只需要指定訪問的寬度即可。上例中的第三行的代碼會將MW8的內容裝載到累加器1(ACCU1)中。
順便說一句,如果要使用寄存器指針訪問一個字節、字或者雙字時,必須保證指針的位編號為0。寄存器間接尋址相對來說有些難度,建議在實踐中使用以加深理解。
