前面的文章我們介紹了PLC的基本數據類型，講解了“位”，“字”，“雙字”和“整型”和“實型”的含義，今天這篇文章是數據類型的進階篇，我們與大家討論下復雜數據類型中的數組與字符串的概念。

什么是“數組”呢？數組（Array），是具有特定數目的、相同數據類型的元素的集合。從定義中可以看出，數組有兩個特點：1）元素的數目是確定的；2）元素具有相同的數據類型。

“元素的數目是確定的”表示在聲明數組時，必須為其指定數組的上限（元素序號的最大值）和下限（元素序號的最小值）；

“元素具有相同的數據類型”表示在聲明數組時，必須為其指定基本數據類型，這種類型適用于數組中的每一個元素。

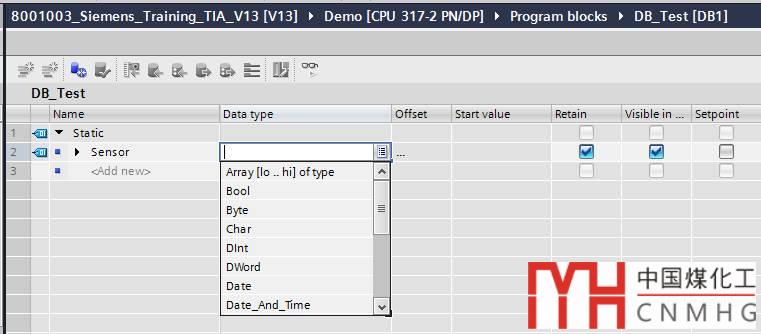

接下來我們看看如何在博途環境下聲明數組？首先，新建一個DB塊，然后在里面新建一個變量“sensor”，點擊其右邊的“數據類型（Data type）” ,你會看到數組的聲明：Array[lo..hi] of type，如下圖：

其中，“lo”表示數組的下限，“hi”表示數組的上限，“type”表示數組元素的基本數據類型。

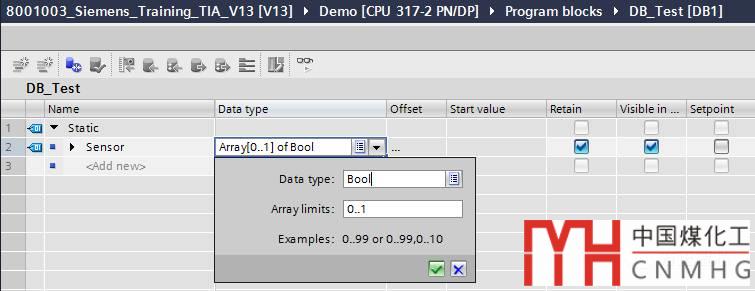

選中數組類型的聲明，然后點擊右邊向下的箭頭，會彈出一個小窗口，如下圖：

在“數據類型（Data type）”中，可以選擇元素的基本數據類型，假設我們選擇“布爾型（Bool）”；在“數組界限（Array limits）”中可選擇數組的上下限，同時，可以通過輸入英文的逗號“,”來增加數組的維數；

什么是數組的維數呢？通常我們使用的數組的維數為一，稱為“一維數組”；一維數組的數據按照“行”和“列”進行排布，其中行數大于1，列數等于1；二維數組的數據按照“行”和“列”進行排布，其中行數和列數均大于1；三維數組的數據排布可以理解成三維空間，不但有“行”和“列”，還在垂直方向進行排布；還可以有四維等多維數組；但是請注意，數組維數的增加會導致其元素的數目成級數的增長，占用大量的內存，一般使用最多的是一維數組和二維數組。一個布爾型的二維數組的聲明如下圖：

這個數組，有兩行三列，總計2x3=6個元素。

下面再來談?wù)勛址⊿tring）。字符串是字符（Char）的集合，用來存儲諸如“姓名”、“VIN碼”之類的數據，字符串有一定的長度。在西門子S7系列PLC中，對字符串結構的定義如下：

字符串的第一個字節，表示字符串能存放的最大字符的數目；第二個字節表示字符串的存放的實際字符的數目；從第三個字節開始，是字符串存放的字符數據（最多254個字符）；

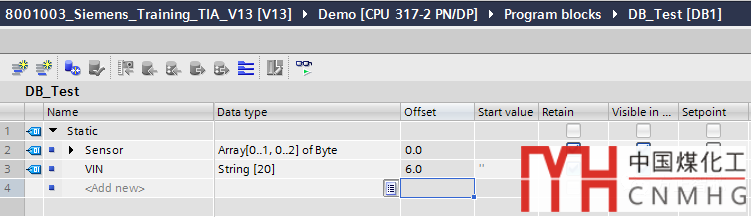

假設我們要聲明一個長度為20的VIN碼為字符串類型，可以在右邊的“數據類型（Data type）”中選擇“String”，然后在其后面寫上“[20]”，如下圖：

有關字符串的操作前面有文章介紹過，參考：STEP7中如何用簡潔的代碼獲取字符串的長度

關于數組和字符串就先介紹到這里，相關參考文章：
