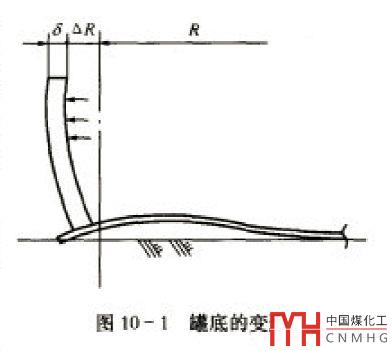

按石油大學帥健老師主編的《管道及儲罐強度設計》的介紹，GB 50341儲罐（油罐）在充液（水或其他介質）后，在液柱靜壓力的作用下，會產生很大的環向應力，并使罐壁周向伸長，沿徑向向外擴張。但由于罐壁的下端與罐底板焊接連接，罐壁的變形受到限制，無法徑向漲出，從而發生如下圖所示的變形。

GB 50341主要以API 650為參考，標準釋義內容也少，前面我們提到的《管道及儲罐強度設計》對儲罐的介紹也不多，并且在該書的第二版，儲罐的內容還縮水了。除了1986版的化工設計全書——儲罐，較新的、比較成系統的資料，不太多。這書的下載地址，見我們之前文章，分享丨1986版《化工設備設計全書-儲罐》。

目前，國內對儲罐研究的比較多的是浙江大學的陳志平老師和他的研究生們，中國知網上可以查到不少他們寫的有關儲罐的期刊、學位論文。

研究儲罐底板的變形，儲罐基礎沉降（尤其是不均勻沉降）帶來的影響，不可忽略，陳志平等對此的研究比較早，也比較系統，見文獻：陳志平. 大型非錨固儲油罐應力分析與抗震研[D].杭州:浙江大學,2006.

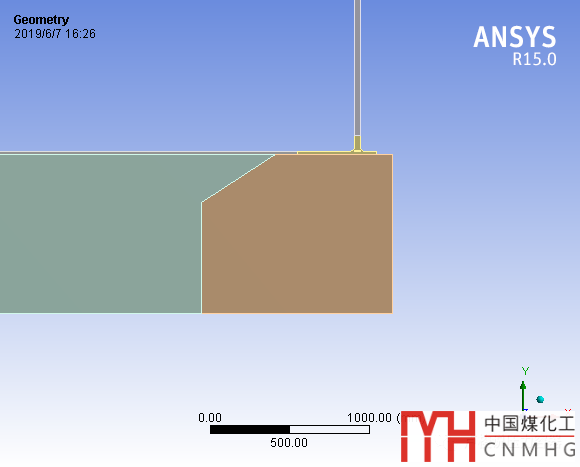

和文獻一樣，我們建立如下圖所示的軸對稱、2D儲罐模型：儲罐為環梁基礎，棕色為混凝土（彈性模量E為28000MPa），青灰色的部分為回填土（E為37MPa），泊松比均設為0.2，如果考慮自重，還要輸入材料密度。

罐底板和最下一圈罐壁板連接處的大角焊縫，要把焊縫的模型也建上，這是我們重點關注的一個部分，此處模型應盡量精細。并且此區域的網格劃分也要細。

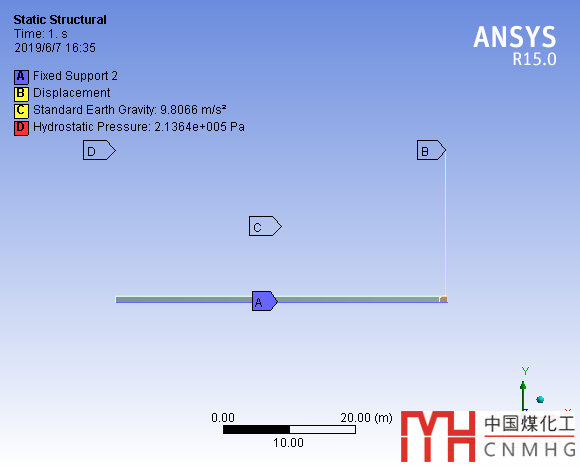

模型的載荷及邊界條件如上圖所示。基礎下方為固定約束，儲罐內表面設液柱靜壓。仿真結果如下：

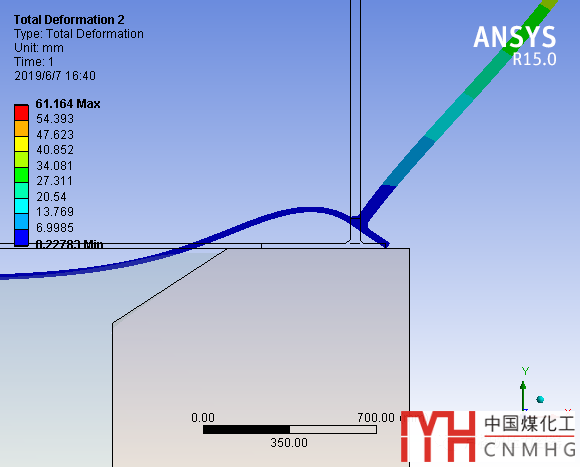

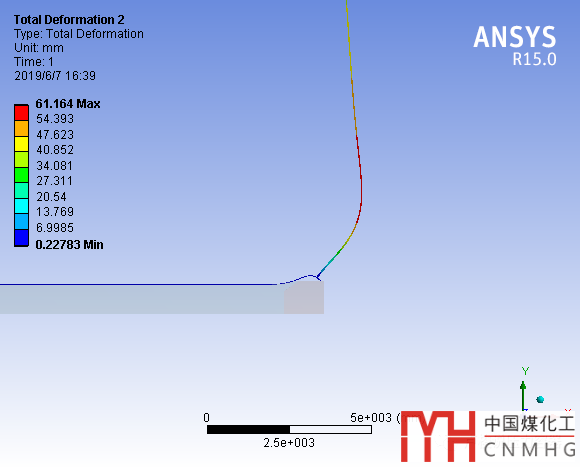

大角焊縫處的變形，如下圖所示，和本文最前面的那個載圖差不多。當然，定性分析是比較容易的，但如果要進行定量分析，基礎的材料特性、尺寸應盡量準確（貼近實際），當然這也是比較難得的。陳志平及其團隊的論文中，有一些實測數據，并且進行了仿真，很可貴的資料。

如果能夠準確地對儲罐基礎、罐底、罐壁的變形進行仿真，個人覺得在此基礎上，還有很多東西可以分析，比如清掃孔，儲罐錨固等。
