GB150免除開孔補強計算的一個“坑”

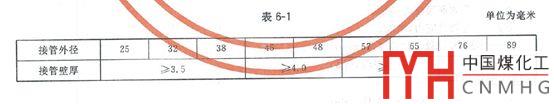

GB/T 150.3的6.1.3規(guī)定了特定情況下“不另行補強的最大開孔直徑”，并在表6-1中給出了免于開孔的“接管外徑”和“接管壁厚”，見下面的截圖，壞就壞在表中的這個“接管外徑”。
在6.1.3中出現了“最大開孔直徑”、“接管外徑”，似乎是兩個概念。
我們通過SW6計算來加深一下對這個表6-1的理解，DN1000 t=8的筒體上有這么幾個開孔，都滿足6.1.3中a)~ f），經計算有：
接管規(guī)格 | 接管中心與筒體軸線的距離 | SW6判定 | |
1 | Φ32x3.5 | 0 | 可不另行補強 |
2 | Φ32x3.5 | 271 | 可不另行補強 |
3 | Φ32x3.5 | 272 | 需要進行補強計算 |
4 | Φ32x4 | 272 | 可不另行補強 |
5 | Φ32x5 | 422 | 可不另行補強 |
序號2和3的差別在于開孔處的弦長，分別為38和38.3，見下面兩個截圖。
序號5的弦長為60。
如果開孔是Φ38x3.5，若接管中心與筒體軸線的距離為1，SW6也判定為需要進行補強計算，不能免除。

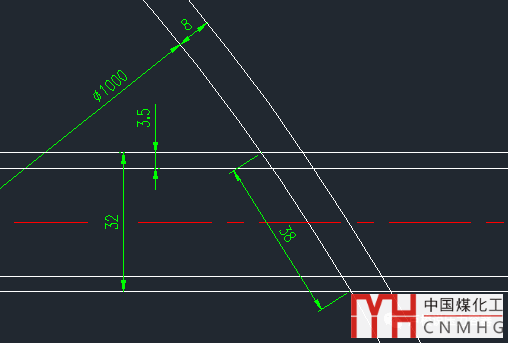

序號2

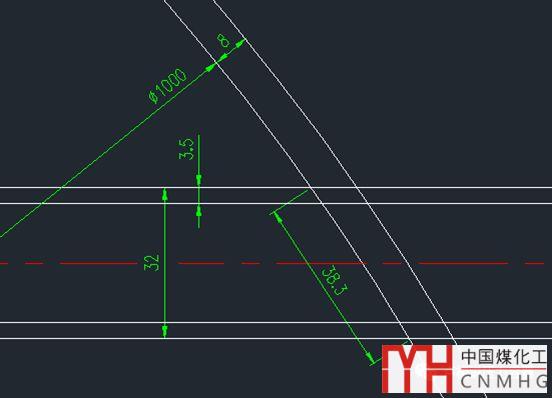

序號3
所以，表6-1我們可以這么理解：
一、表中的“接管外徑”是并不是指鋼管的外徑，而是殼體上的“最大開孔直徑”，如上面序號2、3截圖中的弦長。例如，對于外徑為Φ25、Φ32的非徑向接管，其在殼體上的最大開孔直徑也有可能大于38，甚至更大。
注意此處的“最大開孔直徑”并不一定就是開孔補強計算中的dop，有關dop的取值可以參見之前的文章《實例丨開孔直徑dop的確定》。
二、總之，判斷接管能不能滿足開孔補強，要看這個接管在殼體上的最大開孔直徑和壁厚，在滿足6.1.3中a)~ f）的前提下，按GB/T150.3 表6-1有：
最大開孔直徑≤38且壁厚≥3.5的，可以免除開孔補強計算；
最大開孔直徑≤48且壁厚≥4.0的，可以免除開孔補強計算；
最大開孔直徑≤65且壁厚≥5.0的，可以免除開孔補強計算；
最大開孔直徑≤89且壁厚≥6.0的，可以免除開孔補強計算。
GB/T 150就是這么“難懂”。
