對象捕捉在實際繪圖中使用非常頻繁，通常我們會打開端點、中點、交點等幾個常用的捕捉選項，有不少人為了省事會將所有捕捉選項都打開。

每日一貼——CAD對象捕捉的相關問題和技巧

如果打開的捕捉選項比較多，而圖形有比較密集的時候，在捕捉靶框中可以捕捉到點比較多時，有時優先捕捉到的可能不是我們需要的點，我們通常的做法是將圖形局部放大到只能捕捉到一個點。其實有時可以不用放大，通過TAB鍵就可以在這些捕捉點間切換。

CAD對象捕捉的靈敏度由什么控制？

我們可以看一下切換捕捉直線的端點、中點來看TAB鍵的應用：

1、先畫一條直線，打開對象捕捉，并設置端點、中點選項。

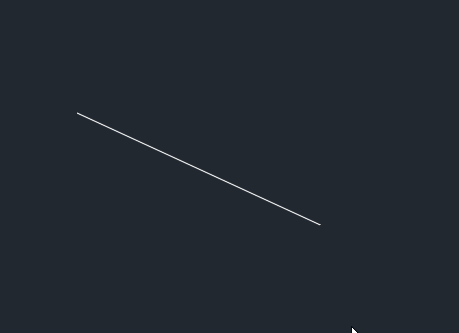

2、輸入L命令畫直線，將光標移動到圖中的某一條直線上，然后按TAB鍵看捕捉點的變化，如下圖所示。

可以看到光標位置并沒有變，通過按TAB鍵就可以在中點和兩個端點間切換。當然，單純一條直線端點、中點的捕捉利用移動光標就很容易解決，完全不用取按TAB鍵。

再來看一個相對復雜一些的例子，三條相交直線形成了一個小三角，當光標移動到小三角附近時，我們可能捕捉到某一個交點，也可能捕捉到某條線的中點，這時TAB鍵就非常有用了。如下圖所示：

光標停留在圖中所示位置，按TAB鍵可以捕捉到三條線的交點、中點、端點等，切換過程中不僅會出現捕捉標記，相關的圖形會虛線顯示，讓我們清楚地知道是哪條線的中點或是哪兩條線的交點。

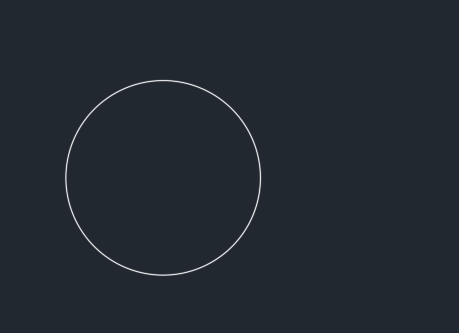

還有一些情況下，由于捕捉選項之間是有優先級設置，只有用TAB鍵才能切換到我們需要的捕捉選項。例如同時打開了圓心和切點的捕捉選項，在畫直線定位第二點時將光標移動到圓上，會優先捕捉到切點，此時可以按TAB鍵切換成圓心或另外一側的切點，如下圖所示。

不少人嫌反復設置捕捉選項很麻煩，干脆將所有捕捉選項都打開，我不建議這樣做。這樣不僅會增加CAD軟件的計算量，當圖形非常復雜時操作會明顯變慢，而且不同的捕捉選項也會相互干擾。建議大家平時只打開幾種常用的捕捉選項，如端點、中點、交點、圓心，當要臨時使用其他選項時，可通過輸入命令、工具欄或SHIFT+右鍵菜單調用，這樣整體操作效率反而會更高，當然也不要忘了還有TAB建可以用。

此技巧同樣適用于浩辰CAD等與AutoCAD類似的CAD軟件。
