很久之前就遇到過類似的問題，專門發過文章和相關轉化的插件，最近又遇到幾個將屬性文字當普通文字使用的網友，覺得有必要將為什么屬性文字不能當普通文字使用這個問題再好好講一下。

首先記?。?/span>

屬性文字是用在圖塊里的！

圖面上寫文字應該用單行文字或多行文字。

屬性文字與普通文字有什么區別？

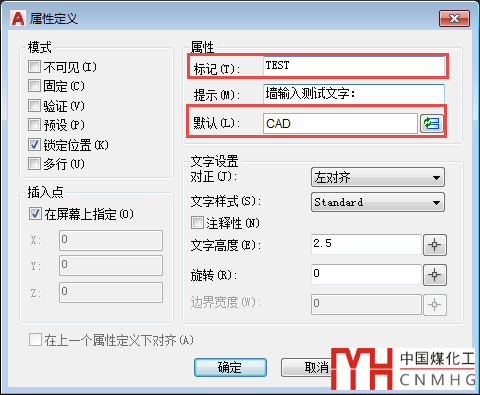

CAD設置屬性文字就是為了定義圖塊中需要修改的文字，它并不是件簡簡單單的文字，除了有很多設置外，最重要的是屬性文字有標記、提示和值三個文字設置，而在圖塊外或圖塊內顯示的是不同的，屬性文字獨立的時候顯示的是標記，做到圖塊內顯示的是值。屬性定義如下圖所示。

而那些人將屬性文字做為普通文字用時，通常只是填寫了標記，值是空的。在圖面上看到的是屬性文字的標記，看上去跟普通文字沒有什么兩樣，但實際上有很多不同，下面就簡單列舉幾個主要的不同點。

一、屬性文字無法進行在位編輯

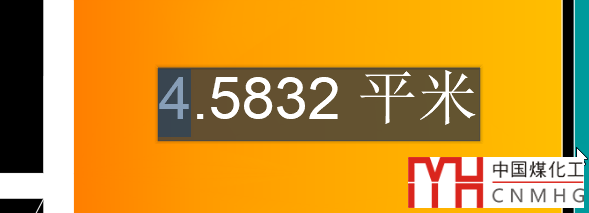

在低版本CAD中，雙擊普通文字也會彈出對話框，但現在的版本都實現了在位編輯，也就是雙擊編輯文字的時候，文字仍在原來的位置，可以直接看到文字編輯后的效果，如下圖所示。

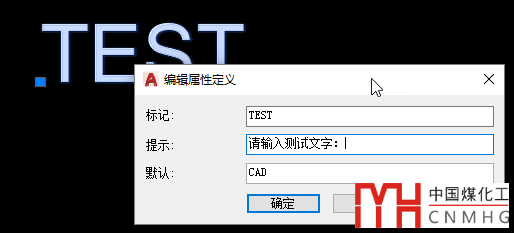

而雙擊屬性文字會彈出“編輯屬性定義”對話框，如下圖所示。

二、屬性文字的標記無法查找替換

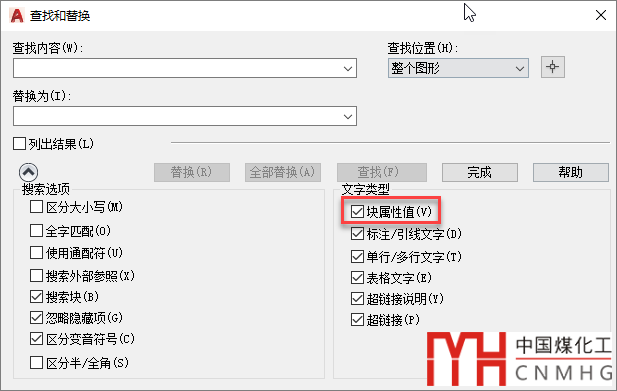

我第一次知道有人把屬性文字當普通文字用就是因為因為有網友問，圖面上命名看得到文字，想查找替換成其他文字，使用FIND命令卻查找不到，圖紙是別人發給他的，所以他也不知道原來是因為這些文字是屬性文字，他看到的是屬性文字的標記，而屬性文字的標記是查找不到的。而屬性文字如果做到圖塊里后，屬性的值是可以進行查找替換的，如下圖所示。

從這一點可以看出，CAD的開發者就沒有想到有人會拿屬性文字的標記當做普通文字來用。

CAD中怎樣查找和替換文字？為什么有些文字明明有卻查找不到？

三、做成圖塊或作為外部參照時文字變了或消失了

之前也是有網友發現插入外部參照后一些文字消失了，發過圖紙我才發現原來是把屬性文字當普通文字使用了，當時還專門寫了一篇文章。

為什么CAD插入外部參照時有些文字消失了？

如果選擇包含當普通文字使用的屬性文字的圖形定義成圖塊或復制粘貼成圖塊，也會存在類似的問題，如果屬性的值是空的，會發現這些文字消失了，如果屬性設置了值但跟標記不同，則會發現文字變化。

綜上所述，屬性文字不能當做普通文字使用。

如果圖中屬性文字的標記轉換為普通文字？

我發現因為網上一些文章的誤導，錯把屬性文字當普通文字使用的人還不少，如果發現了這個問題后想把他們轉換成普通文字怎么辦？

在CAD中還真沒有提供這種功能，只能借助插件了，當初在網友遇到類似問題的時候從網上找到了一個插件，之前信息分享過，大家需要的話，可以下載使用。

CAD插件-屬性文字標簽轉換為普通文字

圖塊炸開后文字為什么會變？怎么將屬性的值轉換為普通文字？

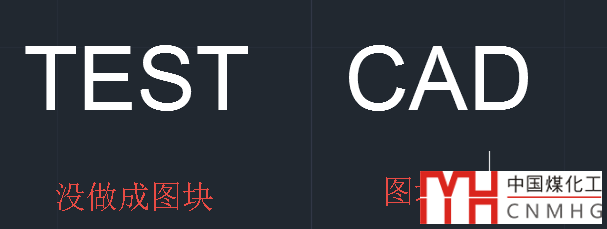

這個問題很多人都知道，原因其實本文開頭已經講過了，在圖塊內部，顯示的屬性的值，炸開后顯示的標記，如果屬性的標記和值不一樣，炸開圖塊后這些文字就會變。

要想圖塊炸開后文字不變，除非屬性的標記和值相同，或者在炸開圖塊的時候?qū)傩缘闹缔D(zhuǎn)換為普通文字。

要在炸開圖塊的時候?qū)傩缘闹缔D(zhuǎn)換為普通文字，這回不用找插件了，CAD的擴展工具中提供了這方面的功能BURST，高版本CAD不用裝擴展工具應該也可以執行。

如何將CAD圖塊中的屬性文字分解為普通文字？

最后再強調一遍：

不能把屬性文字當普通文字使用！

以上技巧只適用于AutoCAD及浩辰CAD等類似的CAD軟件。
