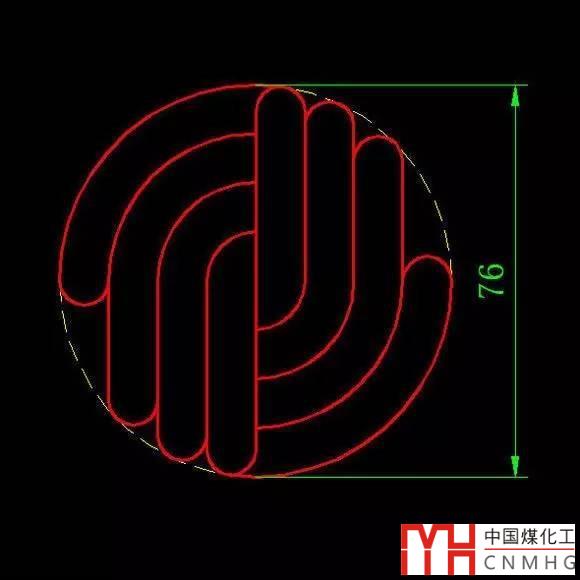

這張圖只給了一個尺寸，看上去很復雜，但并沒有難點，只是操作步驟復雜一點。
先看一下操作視頻。

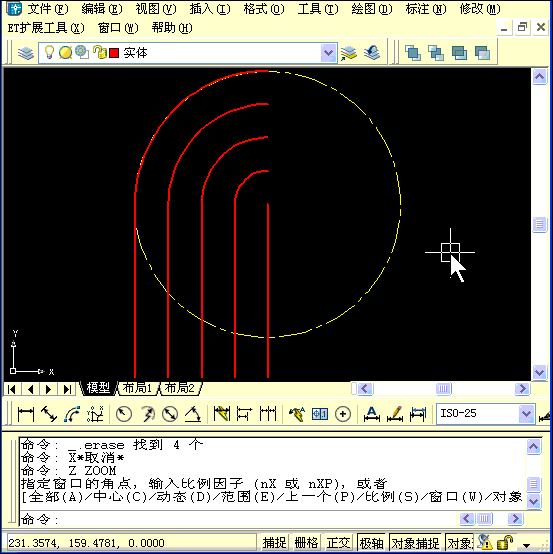

上面的視頻中繪制了外面的圓，繪制圓弧、向下的切線，然后等分作為輔助線的半徑，再利用偏移繪制出其他半圓和切線。

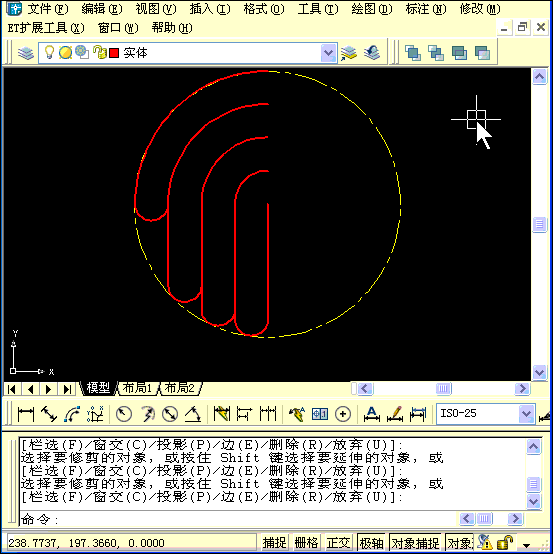

在上面的視頻中利用相切相切相切畫出圓，然后再用修剪TR命令將直線多余部分修剪掉，主要修剪的操作，在選擇修剪邊界時只選擇了哪些小的圓，然后修剪時用 了圍欄F選項，一次就將直線多余部分都修剪掉了。所以要提醒大家，并不是在任何情況下修剪時都直接回車用所有圖形作為修剪邊界。

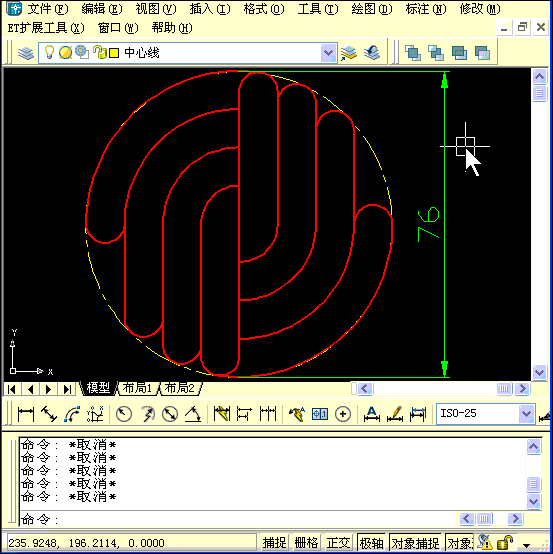

在視頻中用陣列繪制出了剩余的圖形，實際在高版本的CAD里旋轉是有復制選項的，像這種只需旋轉180度只需一份的圖形完全可以利用旋轉的復制選項。即使是旋轉時要復制多份或得到環形陣列的效果，在浩辰CAD2016里也可以實現。

以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
