很多初學者對UCS應該如何設置不太了解，而且有時容易將設置UCS跟設置視圖混淆。很久之前發過關于UCS的文章，當時講解得比較簡單，很多重要的功能點也沒有介紹，為了讓大家更全面了解UCS，重新將相關知識點總結一下。

一、什么是世界坐標系（WCS）

CAD軟件提供了一個虛擬的二維和三維空間，這個空間需要一個基準，這個基準被稱為世界坐標系（World Coordinate System），簡稱WCS。當繪制圖形時，如果沒有設置標高（ELEVATION），圖形都是畫在當前坐標系的XY平面上的。

CAD畫圖時為什么會有Z坐標？

二、什么是用戶坐標系UCS

在有些特殊情況下，直接在世界坐標系下繪圖或標注并不是特別方便，比如整圖都有一定的角度，或者需要在三維模型的某個面上繪制圖形，此時就需要調整坐標系的原點或方向，被調整后的坐標系就稱為用戶坐標系（User Coordinate System），簡稱為UCS。

三、UCS的基本設置方法

在CAD中輸入U(xiǎn)CS命令，就可以根據不同的條件設置用戶坐標系，UCS命令的選項如下：

指定 UCS 的原點或 [面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/X/Y/Z/Z 軸(ZA)] <世界>:

我們可以直接指定用戶坐標系的原點，也可以分別輸入選項，用不同方式來設置UCS。

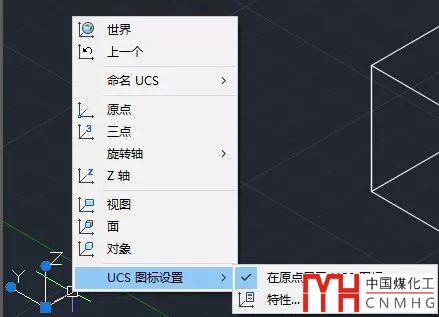

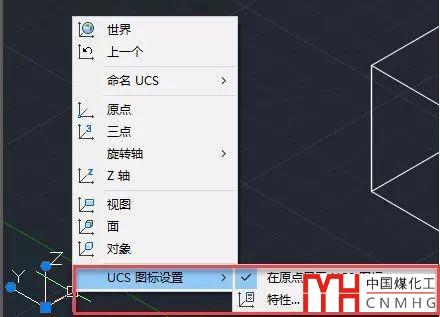

到了高版本，居然可以直接選中UCS圖標，然后右鍵直接設置UCS選項和UCS圖標的顯示，如下圖所示。

UCS命令的各選項說明如下：

面(F)：拾取三維實體的某個面來確定UCS，然后就可以在這個面上繪制圖圖形。

命名（NA）：可以保存、恢復、刪除一個命名的UCS，如果我們經常需要切換到某個固定的UCS，可以將UCS保存起來，下次用的時候直接恢復即可，無需重復設置。

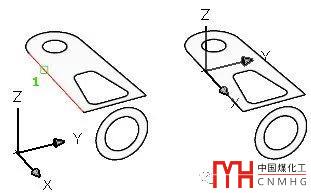

對象（OB）:如果希望UCS與圖中某個圖形，例如某一條直線平行，可以直接選取此直線，用此直線的坐標系作為UCS。

上一個（P）：恢復到之前的UCS。

視圖（V）:讓UCS與當前視圖匹配。高版本CAD在切換正交視圖的時候會自動切換UCS，如果需要跟自定義的某個視圖對齊，就可以用此選項。

X/Y/Z：設置坐標系繞X/Y/Z軸的旋轉角度，比較常用的是設置繞Z軸的旋轉方向。

Z軸（ZA）：將 UCS 與指定的正Z軸對齊。UCS 原點移動到第一個點，其正Z軸通過第二個點。

---下面是廣告，不是本文圖片！---

四、UCS的幾種常見應用場景

UCS的設置選項不難理解，大家都可以試一下，其中比較常用有下面幾種方式：設置新的坐標原點；旋轉某個軸向或以某個對象為基準設置坐標系方向；以三維模型的某個面來定義UCS方便后續建模，這里就簡單介紹一下這幾種方式的應用場景。

1、調整坐標原點，方便進行坐標標注。

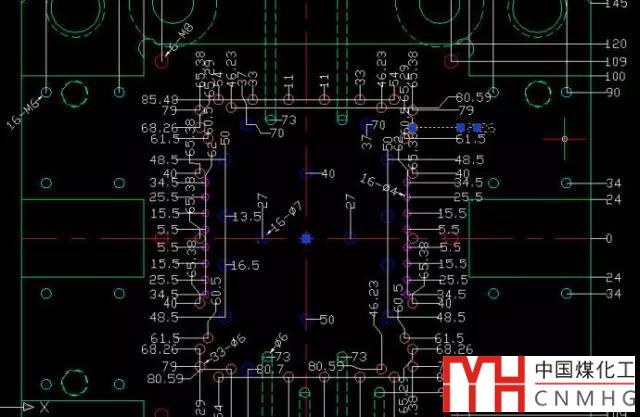

在一些機械零件、模具中有大量的孔或其他圖形特征，設計人員通常的做法是在圖形中確定一個基點，將UCS原點調整到基點處，然后利用坐標標注來進行尺寸標注。如果結合連續標注，標注非?？?，而且圖面也很整齊，如下圖所示：

在上圖中可以看到UCS坐標原點被指定為到中心線的交點處，當然我們也可以將圖形整體移動，讓中心線的交點正好位于世界坐標系的原點處，但如果一張圖紙中有多個零件，那就只能設置UCS了。

2、調整坐標方向，方便繪制傾斜圖紙

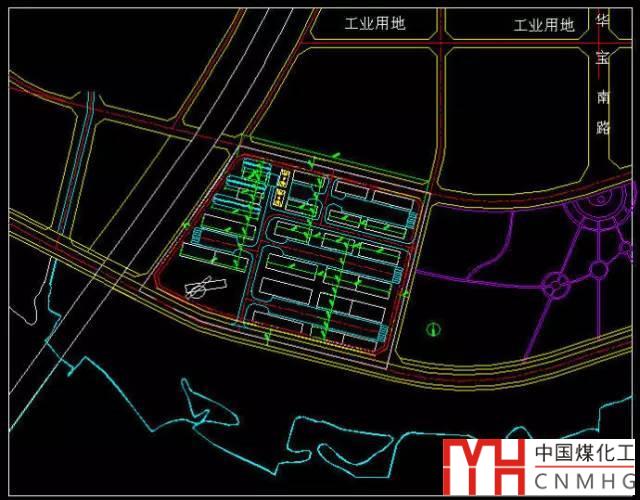

一些小區和市政規劃圖整體都是傾斜的，如下圖所示。

如果保持傾斜轉狀態繪圖或出圖都不方便，因此通常會將坐標系進行旋轉，將圖形轉成正向?；静僮鞣椒ㄈ缦拢?/p>

1、輸入U(xiǎn)CS命令，回車。

2、輸入Z選項，輸入需要旋轉的角度，將UCS沿Z軸旋轉一定角度。

當角度不明確時，可以輸入OB(對象)選項，然后選擇上或下邊框線。

3、輸入PLAN命令，回車，將視圖切換為UCS的平面視圖，如下圖所示：

小提示：在CAD中調整UCS時可以讓視圖自動調整為UCS的平面視圖，可以輸入UCSFOLLOW命令，然后將值設置為1。

3、將坐標系定位到模型的某個平面，方便后續繪圖和建模

三維建模時需要頻繁切換視圖和切換UCS，要學好三維建模，就必須先了解如何使用UCS。

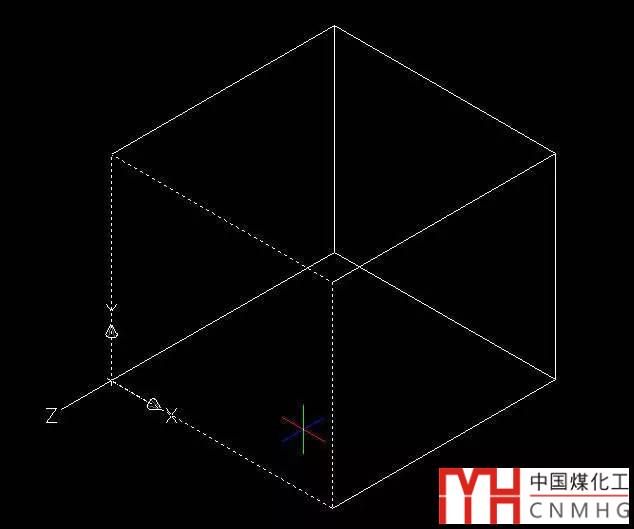

假設要在一個方體的側面上畫一個圓柱，就需要將UCS定義到方體的側面上，操作非常簡單，輸入U(xiǎn)CS命令，回車，輸入F (面) 選項，然后在圖中選擇方體的一個側面，如下圖所示：

CAD會提示一些調整選項，例如N選項可以將UCS定位到相鄰的面上，XY選項可以調整XY軸的方向。

將UCS定位到方體側面后，就可以直接在方體的側面繪制其他圖形了，如下圖所示：

AutoCAD高版本三維功能有所增強，提供了動態UCS功能，可以自動將UCS定位到光標所指的面上。

---下面是廣告，不是本文圖片！---

五、動態UCS

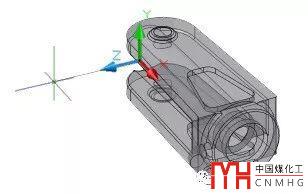

打開動態UCS后，可以不需要再用UCS命令將UCS定位到某個面上以后再繪圖，執行繪圖命令后，直接將光標移動到三維對象的某個面上，就可以自動將UCS定位到這個面上，可以直接繪制i圖形，如下圖所示。

六、UCS圖標的顯示控制

在左下角會顯示一個坐標系圖標，通常會顯示XY軸的方向，如下圖所示。

這個圖標可以告訴我們一些關于坐標系的信息，比較直觀的就是坐標軸的方向。如果需要的話，我們還可以設置它始終顯示在原點位置。UCS圖標在不同狀態下顯示效果也不相同，這些都是可以設置的。

如果使用的是經典界面，可以到下拉菜單：視圖>顯示>UCS>......下打開和關閉UCS圖標，也可以設置UCS圖標是否在原點位置，還可以打開對話框設置UCS的特性，在高版本直接單擊選中UCS圖標，右鍵，可以設置UCS圖標的是否在原點顯示和特性。

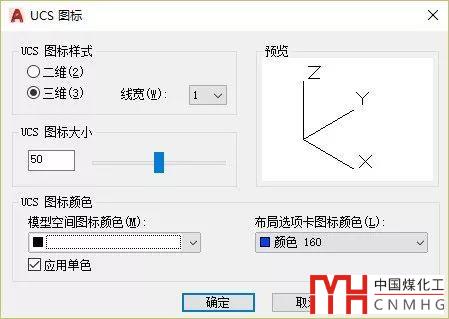

如果愿意用命令，可以直接用UCSICON命令來設置UCS的顯示、位置和特性。利用特性選項可以打開對話框，設置UCS的顯示效果，如下圖所示。

UCS圖標在二維視圖、三維視圖、著色模式、布局的圖紙空間的樣式有時會不一樣。

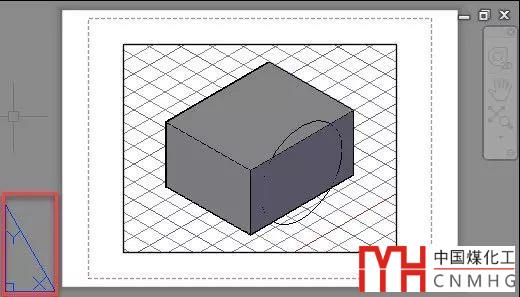

布局的圖紙空間是一個純二維空間，因此顯示的UCS圖標也不相同，只能有XY軸，如下圖所示。

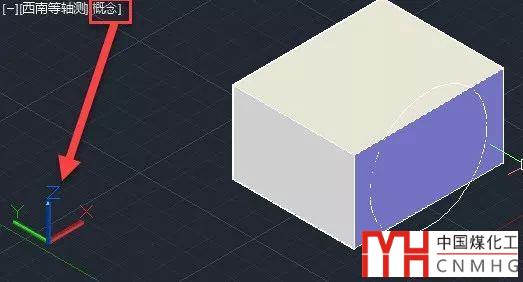

在消隱和著色模式下圖標也會顯示三維效果，如下圖所示。

在選項對話框的繪圖和三維建模選項卡中也有一些UCS相關的選項，這里就不再一一介紹了。

七、UCS管理

在CAD中還提供了專門對UCS進行管理的功能，輸入U(xiǎn)CSMAN，回車，可以打開對話框里切換UCS，設置UCS的相關選項，如下圖所示。

在命名UCS選項卡中，可以在設置并保存的UCS中進行切換，并查看某個UCS的詳細信息；在正交UCS選項卡中可以直接設置跟正交視圖匹配的UCS；設置選項卡中則是一些設置選項。

這個管理對話框估計用過的人不多，選項都好理解，這里就不再詳細介紹了，如果感興趣可以試試。

UCS設置得合理可以幫助我們快速完成繪圖、標注等工作，但如果UCS設置得不對，同樣也會對我們的繪圖產生不利的影響，比如之前文章中介紹過圖紙空間調整了UCS影響圖紙控件圖形的編輯；設置了UCS后一些專業軟件和插件的功能執行不正常（因?yàn)橛行┕δ懿恢С諹CS）等等。
