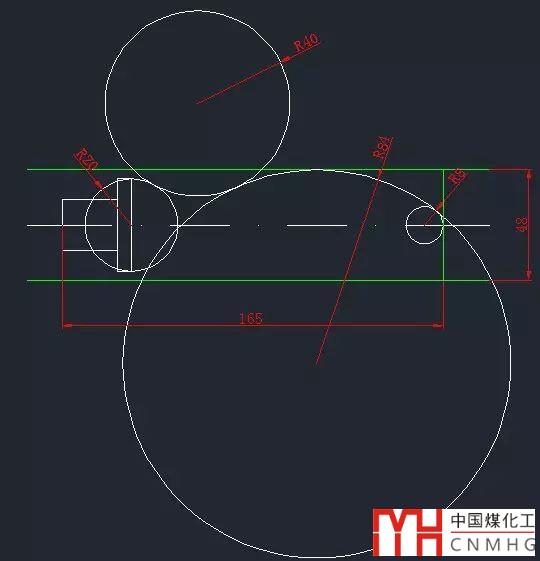

網上有人問這張圖怎么畫，這張圖看似復雜，主要是幾段圓弧不知道怎么下手。其實仔細分析一下圖形，尺寸給得很充分，關鍵是找到一個合理的繪圖順序。左側的矩形就不用說了，主要是右側的弧，這張圖其實很簡單，大家看了下面這張圖就知道怎么畫了。

先利用給的尺寸畫好輔助線，然后畫出半徑20和8的圓，然后利用相切相切半徑畫出半徑84和40的圓，剩下的工作就簡單了，修剪、鏡像。
畫這種圖前需要先仔細分析給的條件，然后再仔細研究一下圖形之間的相互關系，整理一下思路，應該就很容易畫出來了。
