一、為什么十字光標會變成傾斜且相互不垂直的狀態？

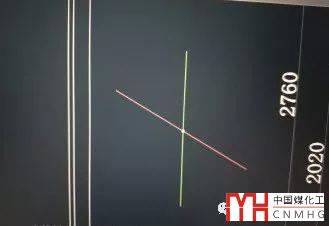

有時十字光標會傾斜，但XY軸仍然是相互垂直的，這個很常見，比如調整了視圖方向、調整了UCS坐標系或者設置了捕捉角度SNAPANG。但網友的光標變成相互不垂直的狀態，如下圖所示。

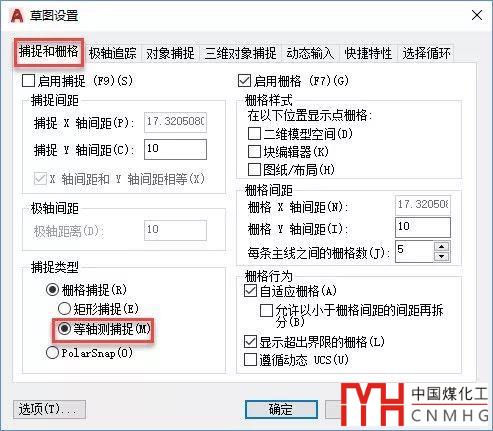

如果對柵格設置了解，畫過軸側圖的話就不會覺得奇怪了，這個只是因?yàn)闁鸥裨O(shè)置成了等軸測捕捉模式，如下圖所示。

每日一貼——CAD柵格有什么作用？

二、如何把CAD圖紙轉成PDF?

如果使用的CAD版本非常低，估計這還算一個問題，但如果使用的CAD不太低的話，對CAD的打印有一定了解，這個應該不算是一個問題。在AUTOCAD高版本，例如2017以上版本，在打印對話框里可以選擇多種PDF驅動來輸出不同質量的PDF文件，除此以外，還可以直接用輸出EXPORT命令輸出PDF文件。

不僅如此，還提供了PDF輸入到CAD里的功能。

每日一貼——CAD中如何輸出和輸入PDF格式

--提示：下面是廣告，不是本文圖片--

三、CAD能插入帶有坐標的tif圖片嗎?

CAD是可以插入TIF圖片的，這個與圖片無關，也就是無論是否帶坐標，都可以插入。不僅如此，單色的TIF圖片還可以直接設置成透明效果，而且還可以調整線條的顏色。

每日一貼——CAD圖紙中如何插入光柵圖像？

CAD中插入TIF圖片怎么設置透明？

CAD中光柵圖像(圖片)如何裁剪和設置透明？

四、有沒有多行文字轉單行文字的插件？

問這個問題的估計是初學者，多行文字轉單行文字不需要插件，直接炸開X就可以了。就跟多段線轉成直線和圓弧也不需要插件，也只需炸開。

反過來單行文字轉多行文字，在低版本CAD需要用擴展工具和插件，到高版本也可以直接轉換了，命令是TXT2MTXT。

如何將多個單行文字合并成多行文字？

為什么多行文字的一行炸開后會變成多個單行文字？

如何把多個單行文字合并成一個單行文字？

五、為什么多行文字炸開成單行文字后顯示問號？

多行文字可以顯示中文，但炸開后卻顯示問號，而且低版本沒事，在2016版卻不行，這是為什么呢？

其實這個問題很好解釋，就是文字使用的文字樣式不支持中文，多行文字會自動用宋體來顯示中文，但炸開成單行文字后，單行文字不會自動替換，而是會直接使用文字樣式設置的字體。而不同版本表現不一樣，只是因?yàn)閮蓚€(gè)版本CAD字體目錄下的字體不一樣，低版本可能有文字樣式設置的字體，而高版本沒有。

每日一貼——CAD可能遇到的哪些字體相關的問題？

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
