你見過嗎？零部件規格文字自動計算重量

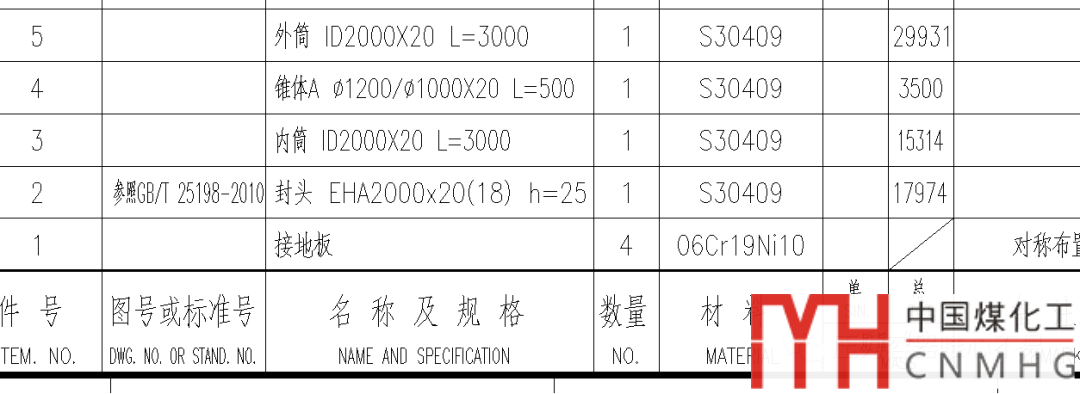

化工制圖中，有很多明細表的中的文字描述已經全完表達了部件的尺寸。
能否提取部件的尺寸，直接得到此部件的重量呢？
部件規格本身就需要填寫，填完規格后，自動獲得重量，那么省卻了一步用其他方法計算重量的過程，節省了勞動。
那么應該如何實現這個過程呢？
首先我們分析一下一般的零部件分類以及標記方法有哪些：
|
序號 |
零部件分類 |
規格標記 |
備注 |
|
1 |
橢圓封頭（標準橢圓封頭） |
EHA2000x20(18)；h=25 EHA2000x20(min18) h=25 EHA2000×20(min18) EHA2000 X 20（min18）
(和（等同 |
如果寫了h=,則按h值，如果沒有寫則按照規范，大于2000h為40，小于等于2000為25.
|
|
2 |
筒類（殼體、卷制管） |
ID2000x20；L=3000 ID2000X20 L=3000 ID2000×20 L=3000
x,X,×為都為乘號
|
內徑為基準
若有ID無L，則提示輸入L |
|
3 |
矩形板（筋板、墊板、防沖板、扁鋼、接管支撐板） |
400x300x10 400×300X10 |
|
|
4 |
錐殼 |
φ1200/Φ1000x20；L=500 Φ1200/φ1000×20；L=500 Φ1200/φ1000X20 L=500 |
|
|
5 |
鍛環（殼體、接管） 圓環板（非標補強圈） |
φ200/φ100；L=300 Φ200/Φ100；L=300 Φ200/Φ100 L=300 φ1200/φ1000；δ=20 Φ1200/%%C1000 δ=20 Φ1200/%%C1000 t=20 Φ1200/%%C1000x20
φΦ或%%C都為相同數據 δ和t為相同數據 |
|
|
6 |
管類（接管、殼體） |
OD60.3x7；L=500 %%C60.3X7 L=1000 Φ60.3X7 L=1000
x,X,×為都為乘號 |
外徑為基準 若有Φ60.3X7則提示輸入L（輸入為空則按照100） |
|
7 |
圓平板（平蓋、盲法蘭、管板、折流板、防沖板）
棒材（拉桿） |
φ1200；δ=20 Φ1200 δ=20
φ1200；t=20 φ1200 t=20
φ20; L=865 Φ20 L=865 %%C20 L=865 |
|
|
8 |
螺栓，全螺紋螺柱 |
M24x300 M24X300 |
對于規格標記中：
1. φΦ或%%C都為相同數據；
2. δ和t為相同數據；
3. 中英文的(和（等同；
4. 結果重量大于等于1000四舍五入取整數，大于等于100kg保留一位小數，小于100，保留2位小數。
那么應該如何用程序?qū)崿F(xiàn)呢？
最樸素的想法：
獲得規格標記文字后，提取文字中一些特殊字符，如果符合，則可以判斷它屬于哪類。
按照它的類別再提取數字字符，最后得到零部件規格的數據，計算重量。
比如獲得了“封頭 EHA2000x20(18) h=25”，搜索特征字符EHA，如果含有EHA字符，說明它100%是橢圓封頭，然后提取字符2000,20,18,25，我們需要使用的就是2000,20和25這三個尺寸，用這三個數字計算橢圓重量即可。

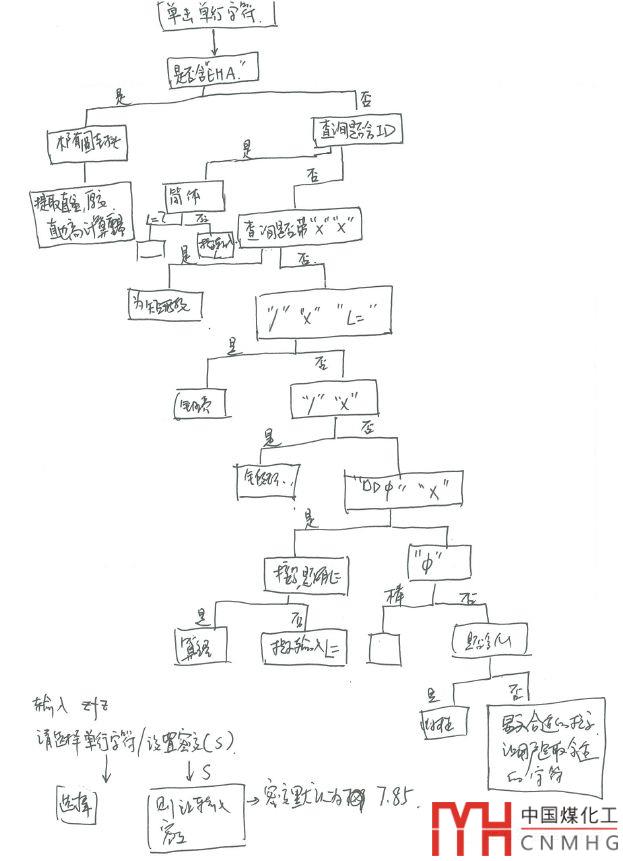

所以草繪了流程如下：
有朋友問，如果我描述和標準的不一樣怎么辦。
一般來說需要規格的描述和上表一樣 。
如果屬于1-8的字符描述，但是有些略微不一樣，也可以試試找到VCAD的安裝目錄下“VCADdatacalcalweightsymbol.txt”的文件，里面每行對應的一種規格描述。
其中每行的*代表被省略的字符
EHA，ID之類的字符代表規格標識字符。
“，”代表另規格的另一種標識方法。
假設，用戶對于筒體的規格描述為：“筒體 DN1000X100 L=1000”，程序無法識別。

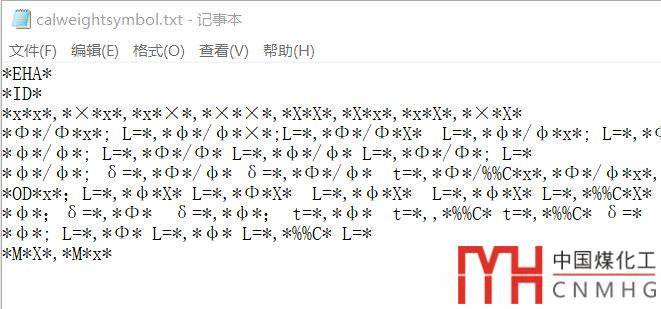

這時打開“calweightsymbol.txt”文件，添加另一種標識方法。“,*DN*”，如下圖所示，關閉并保存。
再試一下，是不是可以識別了？

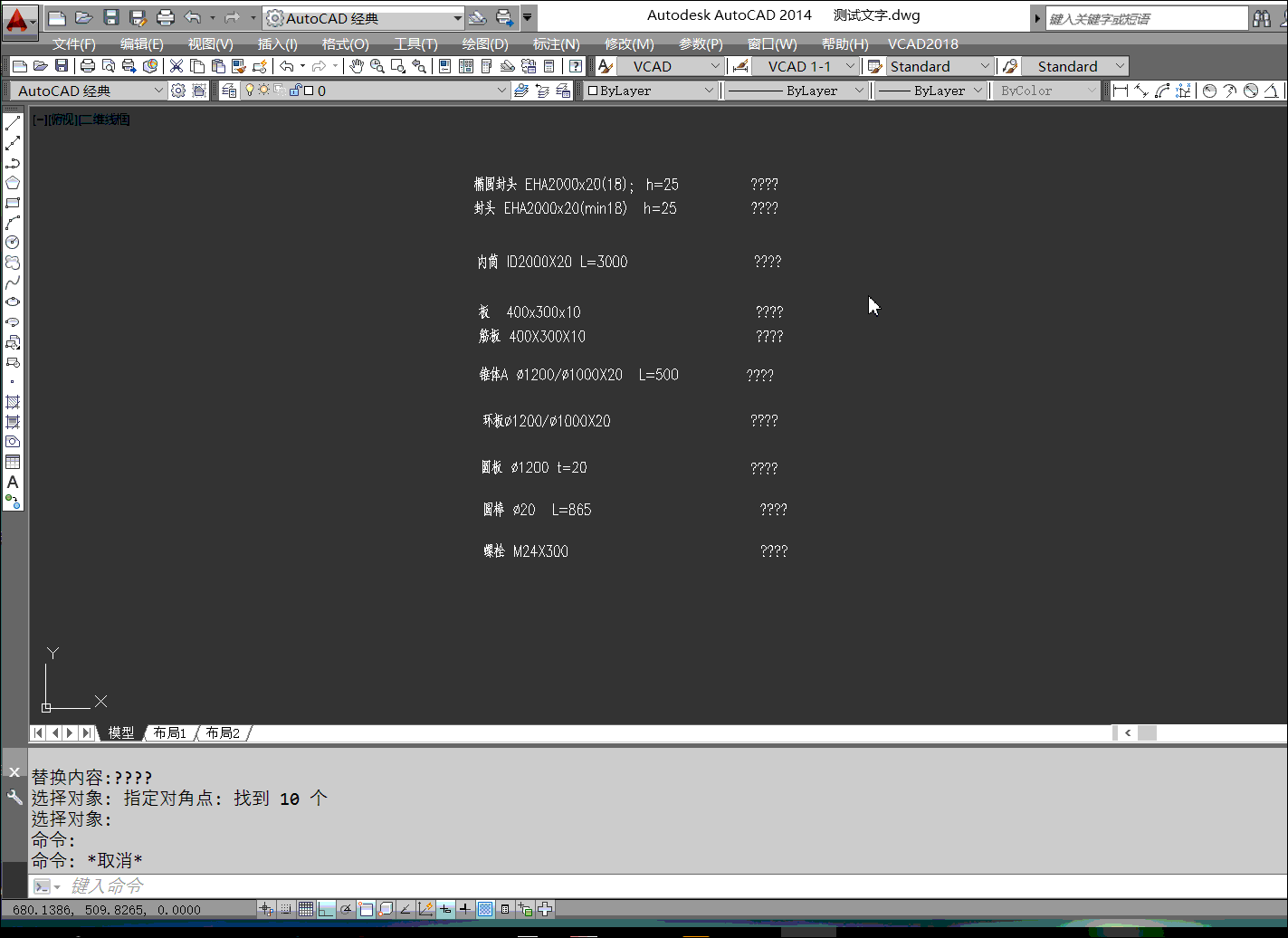

最后編程實現，其效果如下：
本程序已經更新到VCAD2018，正版用戶可以提前單獨索取。
