起因

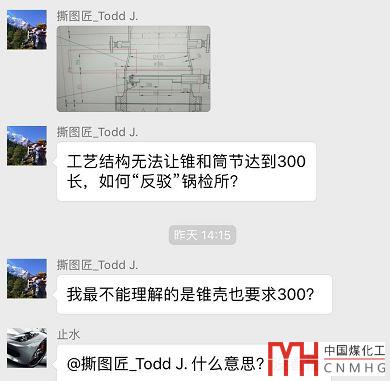

群里有朋友遇到一個問題：

鍋檢所對圖紙?zhí)岢鲆粋€疑問，筒節和錐體的長度小于300mm，不符合GB150.4要求的最少300一段的長度。

圖紙是這樣的：

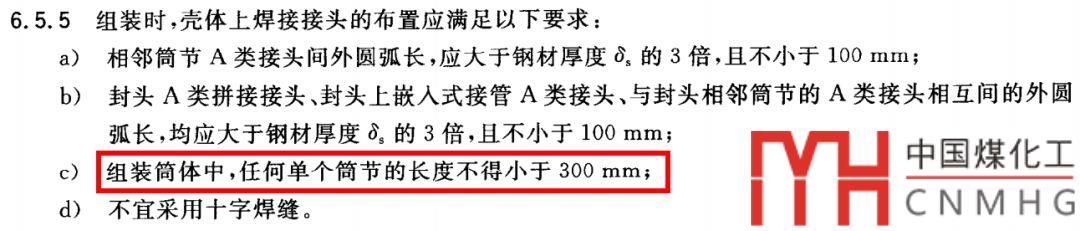

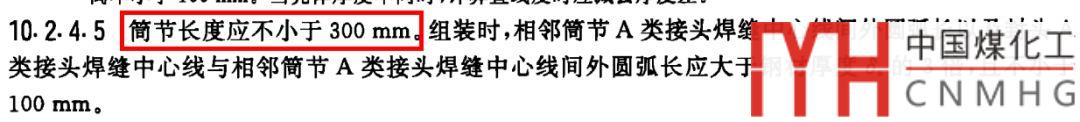

檢查一下鍋檢所依據的原文：

單個筒節長度不得小于300mm。

群友給你出主意

群里的朋友們很快找到了依據：

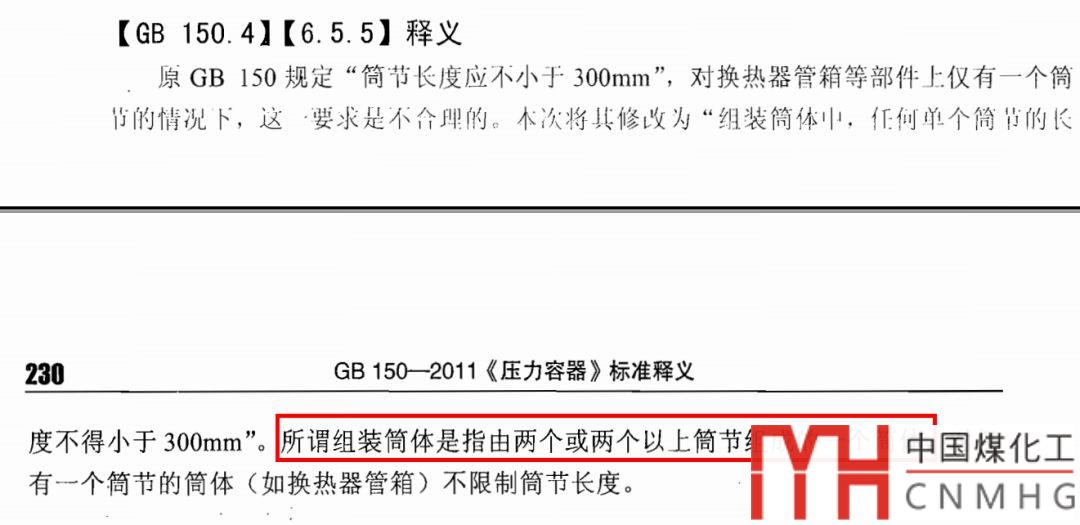

在標準釋義里，寫的很明白，組裝筒體是指由兩個或兩個以上的筒節組成的一個筒體，對于只有一個筒節的筒體，不限制筒節長度。

接著說：

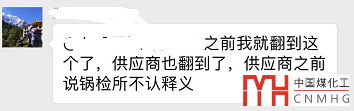

鍋檢所不認這個釋義怎么辦？

群里的朋友都是設計多年，這點小事還能難??？

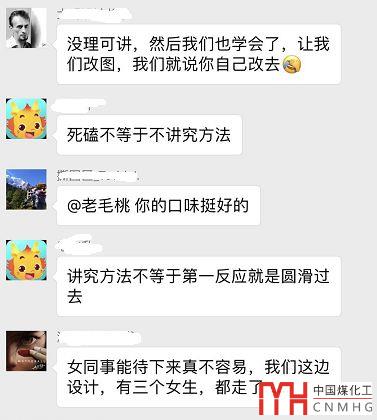

群友群策群力，一首詩贊曰：

世事洞明，

人情練達，

士農工商，

交友廣泛，

標準規范，

無所不悉，

奇計百出，

無往不利，

答疑解惑，

句句在理，

談笑鴻儒，

字字珠璣，

日出東方紅勝火，

光芒萬丈龍點睛，

唯我：

壓力容器，

唯心不易群。

權威解答

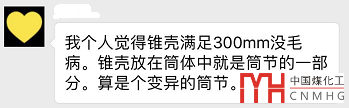

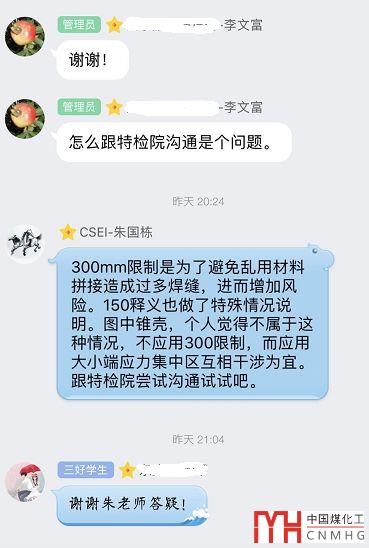

李工，作為壓力容器行業從業30年的元老級人物，為此問題，請教了另一個高端群，GB150/GB151的編者之一，朱國棟老師為此親自做了解釋：

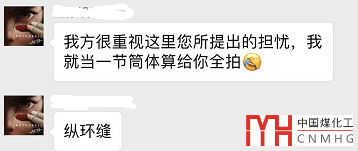

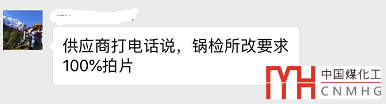

問題最后也解決了：

100%拍片解決。

總結

這個問題在很久以前就出現過，那時候的GB150不像現在的GB150一樣，直接寫的是筒節長度不小于300.所以經常有不同的理解，經常要協商解決。

很多制造單位，設計院抱怨很多，所以在GB150更新時，就打了個補丁?，F(xiàn)在好了，明確是組裝筒節，加上釋義，基本上問題解決了。

這條的本意是：

制造單位別弄些邊角料做筒體，筒體別拼接太多，像丐幫的衣服。不是說真的用300的筒節一定有什么危害。

像如上面的結構，完全是因為工藝需要，在此需要分段，并不是制造單位需要偷工減料，完全符合GB150的要求，所以是合情合理合規合法的設計。

其實類似的如上的要求還有很多，比如：

1. 直徑小的封頭，需要整板壓制，不允許拼接。DN800的封頭，你還拼接，雖然不一定影響使用，但你讓買方怎么想。

2. 換熱管不允許拼接。

3. 補強圈，墊板不允許覆蓋焊縫，離焊縫距離至少50mm。

4. 在API的儲罐壁板底板中，也要求拼接的底板寬度至少為1800mm，除非買方同意。

總結起來就是：

我是買方，我有我要求，規范我不熟，你別忽悠我。
