小豬佩奇是一部適合小孩子看的動畫片，深得小朋友的喜愛。

<iframe class="video_iframe" data-vidtype="1" data-cover="http%3A%2F%2Fshp.qpic.cn%2Fqqvideo_ori%2F0%2Fs08293krkkz_496_280%2F0" allowfullscreen="" frameborder="0" data-ratio="1.7777777777777777" data-w="864" src="https://v.qq.com/iframe/preview.html?width=500&height=375&auto=0&vid=s08293krkkz"></iframe>

那么如何用Autocad繪制小豬佩奇呢？

1. 確定2D 圖，并制做面域

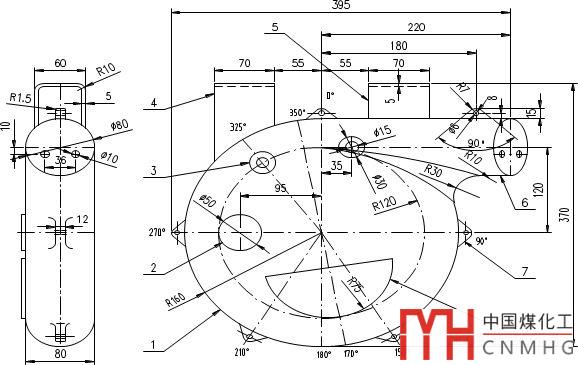

三維“佩奇”的2D圖如下，尺寸是隨意確定的，和實際結構沒有任何關聯。

可見該實體大體在厚度方向?qū)ΨQ。AUTOCAD三維建模要盡量減少空間零部件的裝配，因為三維裝配比二維困難，很容易出現定位不準確。盡量把三維操作分解到不同的二維平面中，比如先在前視圖操作，再在左視圖操作，且盡量以移動為主，因為捕捉有可能捕捉到重合的點，盡量不要利用自動捕捉點、線、面進行定位和裝配，因為三維模型關鍵點、線、面比較多，很容易誤操作。對于本圖，應該在對稱的二維平面圖中建立所需形狀，在三維空間中進行拉伸、倒圓、差集等操作。這樣就不用在三維實體中進行定位。比如圖中五個小耳朵（件7），如果單獨建好后再把它單位到件1圓周上，非常麻煩。因此預先建好平面圖形。圓形、四邊形等自動拉伸就形成體，其他不規則圖形要先形成面域，再進行拉伸。下圖所示。另外本圖件1和件6是個圓柱體，因此件4、件5和件7與柱面接觸處要適當放點余量，否則差集后會不夠用。根據以上分析，建立步驟1中的2D對稱面圖。

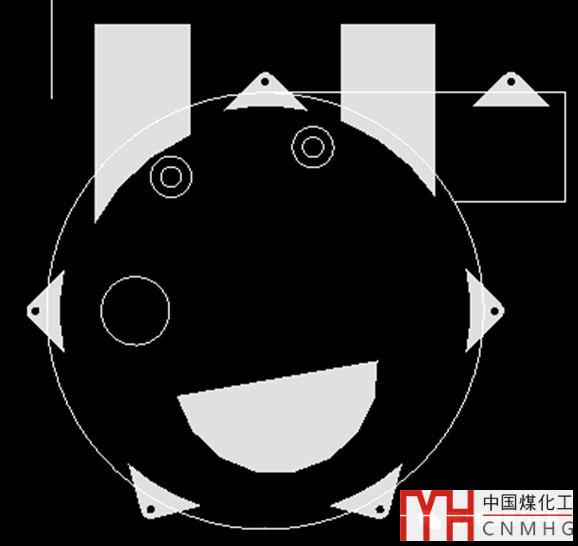

建好面域

2.復制步驟1中的2維圖形，選擇帶基點復制，選擇圓心。是否

點擊視圖工具欄前視按鈕 。粘貼，讓輸入坐標，輸入0，0，0，表示基點和零點重合。也可隨意粘貼。

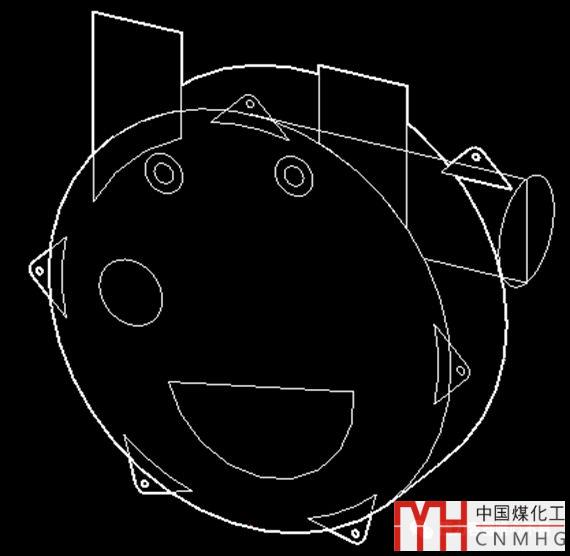

3. 點擊動態觀察，左鍵點擊圖紙空間，拖動鼠標左鍵，動態旋轉坐標軸至于適當位置，松開。

點擊，拉伸大圓，提示輸入厚度，輸入-80，表示拉伸方向和z軸相反。

點擊，提示輸入半徑R，輸入40，回車或右鍵確定。見下圖

4.點擊右視，轉到右視圖平面，畫圓柱體，即“鼻子”。點動態觀察，適當轉動角度。

點擊圓柱體按鈕，捕捉到已有的二維圖的中點，輸入長度-220，因為拉伸方向和坐標軸正向相反。

也可以先建圓，再拉伸。然后點擊移動，將生成的圓柱體沿軸移動40。

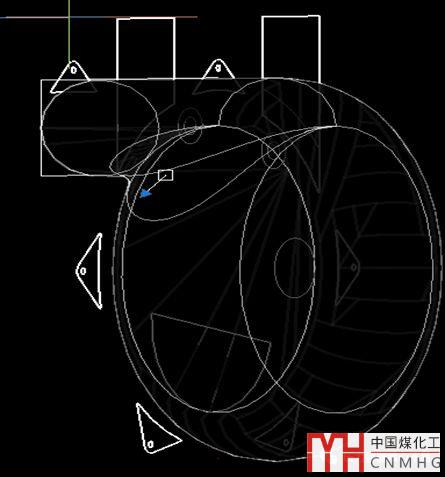

點擊，將兩個實體合并。目的是將二者的空間相貫曲線倒圓角。點擊，輸入30，預覽如下面右所示，確認。提醒：該步驟中的相貫線因是空間曲線，常提示”未能進行光順，圓角失敗”。同樣圖形都會發生有時成功有時失敗的情況。暫時無法很好解決。實在無法倒角可暫時忽略此步驟。

5. 和步驟3類似，對其余幾個圓或面域進行拉伸，需要時移動一定距離，如下圖。

點拉伸，選中件4和5，輸入拉伸厚度60，移動30+40=70

點拉伸，選擇件7（共5個），輸入拉伸厚度12，移動6+40=46

點拉伸，選擇件2和8，輸入拉伸厚度5，點擊圓角，，選中邊，輸入4。

點拉伸，選擇件3中的兩個內部?15的圓，輸入拉伸厚度50，不移動

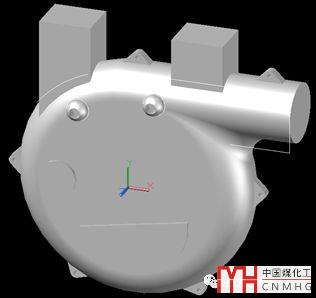

點球體，自動捕捉到件3圓心，生成兩個?30的球，見下圖。

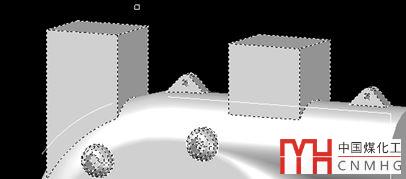

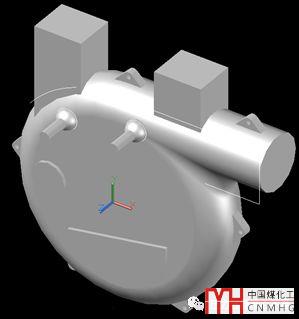

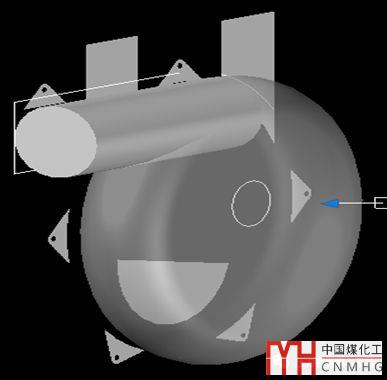

6. 點擊二維復制，點擊件1，將其沿Z軸移動-200（注意開啟正交模式）。點擊交集，subtract，同時選中5個小耳朵，兩個方柱體，兩個圓球，確定后選擇件1，將它們與件1相交部分刪掉。見下面圖。將件1移動200回到原來位置。

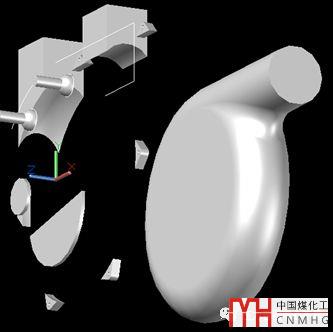

7. 點擊圓球，發現和其它幾個實體關聯在一起，無法單個編輯。點擊分割， ，將空間不相交的實體分割為不關聯的單個實體。任何點擊差集，將兩個圓柱體從圓球中刪除，見下圖。

8.選擇件4和5，沿Z軸將其上移100（注意開啟正交模式）。點擊圓角，，選中邊，倒角10。

點擊抽殼，選中實體，提示刪除面，即哪些面是通的，沒有被包圍，按下圖中間選中A和B及A對面的面，共3個，提示輸入抽殼厚度，輸6，生成圖形見下圖右。

9.點擊右視，點擊，旋轉到適當角度。點擊圓柱體按鈕，捕捉到端面圓心，半徑5，輸入長度-100，表示拉伸方向和坐標軸正向相反。也可以先畫二維圓，然后拉伸。將生成的圓柱體分別下移10，后沿x軸移動18，再復制圓柱體，與其距離36。

10.點擊傾斜面，先選中圓心，之后提示選中傾斜面所在坐標軸的另一個點，開啟正交和捕捉，選中x軸上的A店，見下圖左A點。提示輸入傾斜角度，輸入30。如發現傾斜反了，可以改為輸-30。點擊俯視，查看角度。點擊差集，選中?80圓柱體，減去兩個?10小圓柱體。

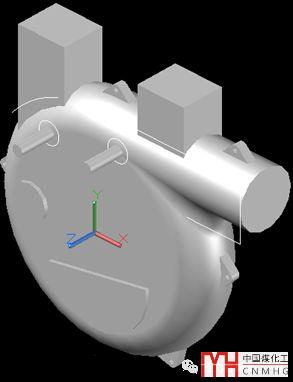

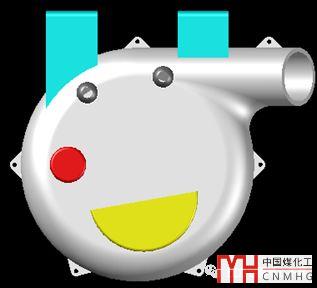

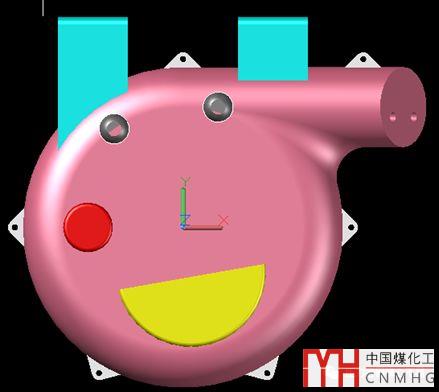

11.基本建模結束。點擊前視 ，點擊真實視覺樣式，選中主體，選擇顏色241，選中其它部件，分別設為黃色、青色、紅色。最終生成的圖形如下。

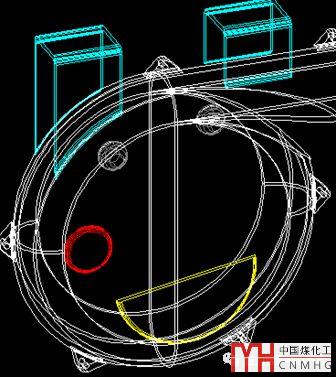

12.如果要抽殼。點擊，先選中本體，在選中斜面，表示該面不抽殼，輸入厚度6，生成下圖。

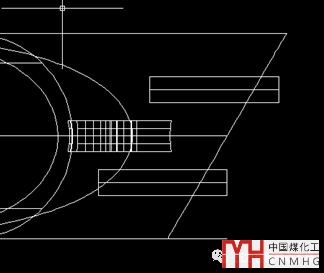

為檢查抽殼后的效果，點擊截面。該按鈕默認不在實體編輯工具欄上?？梢宰孕刑砑樱诶L圖區外右鍵自定義，搜索“截面”，將圖標拖到實體編輯欄上。點擊前視圖，動態觀察，點擊截面。先選中Y軸方向兩個點，提示第三點。選中z軸上一點。截面見下圖。

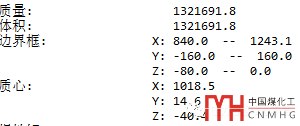

點擊質量特性，可查得質量、體積、質心位置等信息。需要注意的時，密度下圖默認為1。

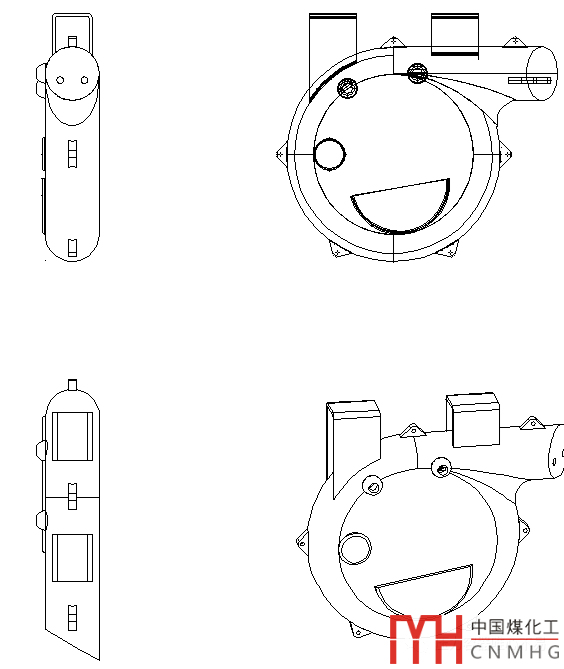

13. 在布局中生成三視圖。建模在繪圖中進行，出圖在布局中進行。最終效果見下圖。

您學會了嗎？
