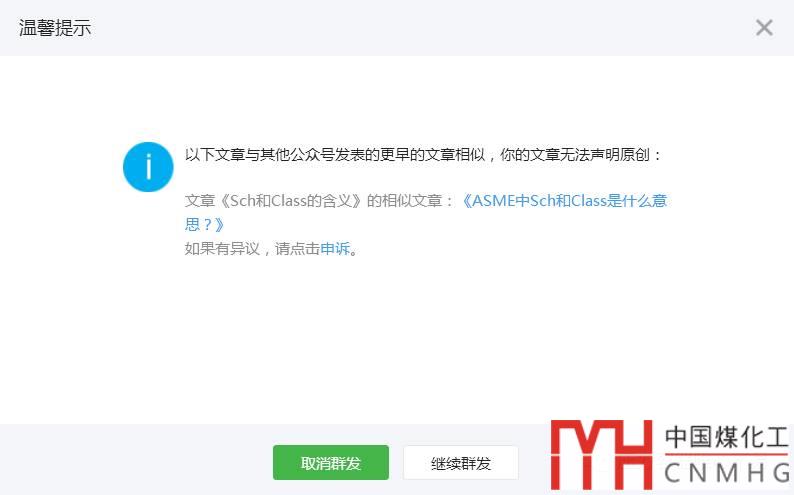

當我要發布的時候，微信提示我：

竟然有人比我還早發了，我一點也不知道。

這篇文章在一年前發在我博客上，日期為2016-07-06。

http://vcad.blog.163.com/blog/static/215705080201666113718196/

對某些什么人的信息從我博客轉載文章，我本人并不知情。

再次聲明，本信息以及博客只發原創文章，節假日照常休息。

Sch的含義：

Sch是Schedule umbers for pipe size的縮寫，含義是管子設計壓力與設計溫度下材料許用應力的比值乘以1000,并經圓整后的數值. 比如設計壓力為1MPa，管子的許用應力為100Mpa，應該采用1/100*1000=10,>Sch.10的管子。對于一般的管子可以這樣來記，一般材料的許用應力在100Mpa左右，Sch.80能承受8MPa，Sch.160能承受16MPa，以此類推，對于選擇合適的Sch有個大致的參考。

B16系列法蘭的Class等級含義：

Class等級命名以當時A105，WCB的1.1組材料在454°C下的許用應力為(8750PSI)60.3MPa時的壓力額定值為基準：

P1=(10S/8750)*Pr≤Pc

P1-法蘭在相應溫度下的壓力額定值，bar

S-法蘭材料許用應力值，MPa

Pr-法蘭Class等級值

Pc-最大壓力額定值Bar

對于一個許用應力100MPa的材料150#的法蘭約可用到，（10*100/8750）*150=17Bar=1.7MPa。相當于150#法蘭的允許工作壓力為1.7%的材料的許用應力。

B16系列法蘭的螺栓面積確定準則：

對于法蘭或者閥體連接：

Ab*7000Psi≥Ag*Pc->Ab*120MPa≥Ag*Pg

Ab-螺栓橫截面積

Ag-墊片接觸面內外徑內的面積（包括墊片內徑內的承壓面積）

Pc-法蘭的Class等級

螺栓承載能力應不小于器許用應力等于120Mpa時，內壓在墊片密封面外徑范圍內的推理。對于法蘭連接的一般采用屈服強度為105Ksi(724Mpa)的A193B7螺栓來說，其螺栓設計的安全系數達ns≥6。因此ASME B16.5的法蘭的螺栓配置面積相比ASME VIII I的非標法蘭設計時的螺栓面積，富裕量還要大。由于螺栓富裕量較大，所以按照公式計算的時候經常導致法蘭強度不合格。但是實際上法蘭是安全的，這也就是為什么規范規定按照B16.5的法蘭標準選的法蘭，是可以不用按照公式計算的。

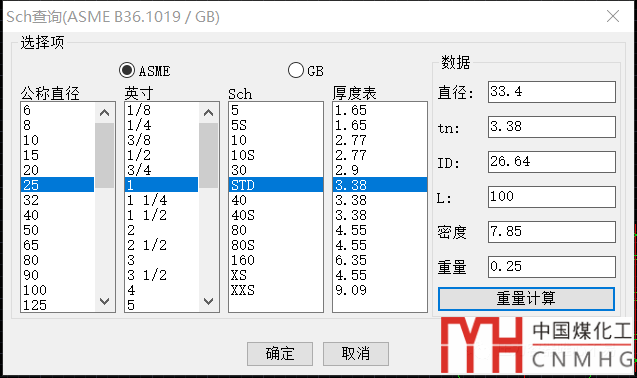

為了方便查詢不同的SCH對應的厚度，VCAD做了個sch查詢程序?？梢宰詣硬樵傾SME B36.10和36.19以及GB的I系列的接管壁厚。
