昨天有位網友問：打開外部參照原圖，將所有圖層都設置成了灰色，但重載外部參照后為什么外部參照還是彩色的呢？怎么解決這個問題呢？之前其實講過類似問題，不過那時候網友的問題正好相反：插入外部參照后將外部參照的一部分圖層關閉了，為什么cad每次重新打開時，文件中外部參照文件之前關閉的圖層都全部打開了？

其實這個問題原因很簡單，CAD中有變量控制圖紙中外部參照圖層特性，如開關、凍結、顏色等設置的繼承性。也就是我們可以根據需要讓外部參照跟原圖的圖層狀態完全一致，也可以保存當前圖紙中外部參照圖層狀態的修改，上面兩個的問題只是正好這個參數值設置反了，只要修改一下變量值就可以解決問題了，這個變量就是VISRETAIN。

VISRETAIN是VISION RETAIN(視覺保留)，也就是說在當前圖中對外部參照對圖層的顯示特性的修改是否保留，當外部參照原圖修改重載的時候當前圖中的圖層狀態不改變，這些特性包括可見性（開關或凍結）、顏色、線型、線寬和打印樣式（如果 PSTYLEPOLICY 設置為 0）。

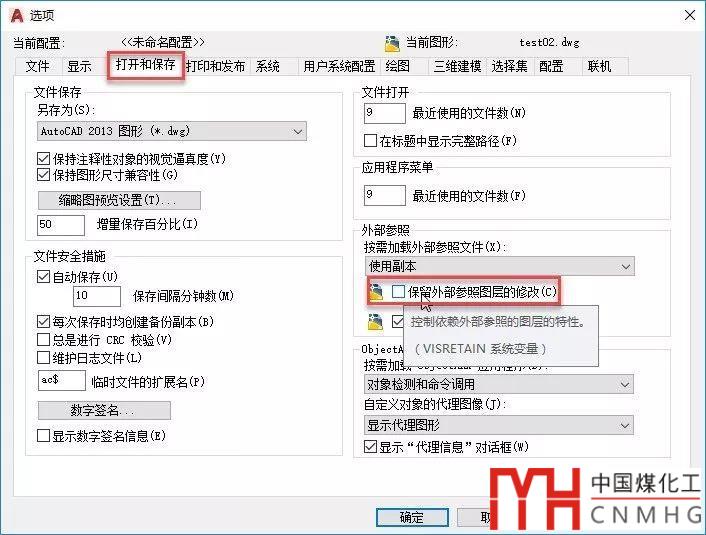

如果能記住這個變量，可以直接輸入變量名后回車來設置值，其實也可以在選項對話框中設置，如下圖所示。

此選項不勾選就相當于將VISRETAIN變量設置為0，勾選就相當于將VISRETAIN設置為1。

當VISRETAIN設置為0時，存儲在參照圖形（外部參照源文件）中的圖層表具有優先權。 對當前圖形中外部參照的圖層特性所做的更改僅在當前操作中有效，并不隨圖形一起保存。當前圖形重新打開時，圖層表將從參照圖形重新加載，當前圖形將反映這些設置。受到影響的圖層設置包括：開、關、凍結、解凍、顏色、線型、線寬和打印樣式（如果 PSTYLEPOLICY 設置為 0）。

昨天問問題的網友需要將VISRETAIN設置成0后重載外部參照，而之前問問題的網友則是因?yàn)閂ISRETAIN變量就設置成了0，因此他雖然在當前圖紙中將外部參照的圖層關閉了，但這些狀態并沒有保存，重新打開圖紙時又重新從外部參照圖紙中讀取了圖層狀態，所以又被打開了。

當VISRETAIN設置為1時，在當前圖形中對外部參照的圖層的修改具有優先權。 圖層設置將與當前圖形的圖層表一起保存，下次打開圖紙就會維持上次設置的狀態。

命令行設置方法就是：輸入VISRETAIN，回車，輸入0或1，回車。

我們通過一個簡單的實例來加深一下理解，這里有一張作為外部參照的圖紙，圖紙的圖層都是打開狀態，如下圖所示。

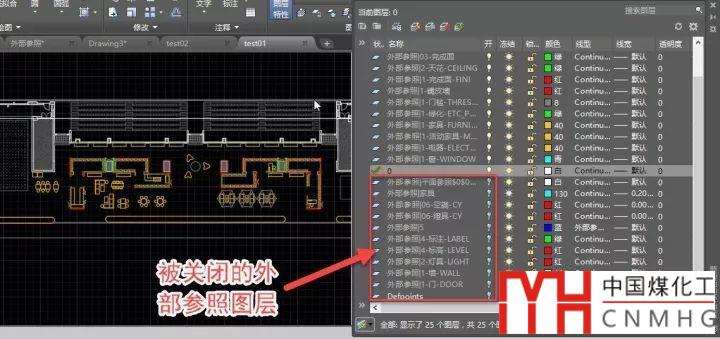

開一張新圖，將VISRETAIN設置為1，將剛才那張圖紙作為外部參照插入到新圖中，在圖層管理器中關閉一些外部參照的圖層，如下圖所示。

將圖紙保存后重新打開，這些外部參照圖層會維持保存前的狀態。

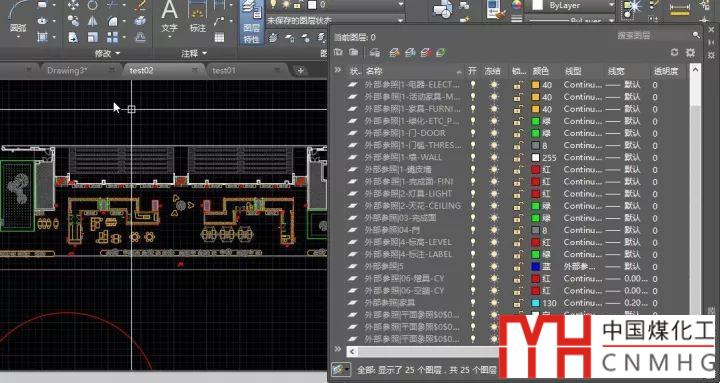

再開一張新圖，將VISRETAIN設置為0，將同樣的圖紙作為外部參照插入進來，也在圖層管理器中關閉一些圖層。甚至可以從剛才的文件中將圖層狀態輸入進來，設置好后將圖紙保存。再次打開這張圖紙，可以看到剛才關閉的圖層全部被打開了，如下圖所示。

CAD之所以要設置這兩種狀態是為了滿足不同的需求，假如一張圖紙作為外部參照同時插入到多張圖紙中，如果希望在這些圖紙中外部參照始終跟原文件保持一致，就將VISRETAIN設置為0，要改變外部參照的顯示，就打開原圖去設置圖層的開關、凍結等狀態；如果希望在這些圖紙中外部參照顯示不同的內容，圖層狀態不一樣，就將VISRETAIN設置為1，在不同圖紙中分別設置外部參照的圖層狀態。

由于不知道這個設置和變量，他們都被困擾了好久，等知道了，原來如此簡單，以后如果遇到類似問題，可以到選項對話框找找有沒有類似的設置或者CAD幫助的系統變量找找，不過這個變量的名字看不出跟外部參照有什么關系，可能不容易找。

以上技巧適用于AUTOCAD和類似的CAD軟件
