每日一貼——CAD十字光標的設置和相關問題

時間：2020-07-20 來源：CAD小苗瀏覽：

CAD的光標在菜單、工具欄、命令面板、狀態欄等界面處顯示為常規的WINDOWS箭頭光標，但在繪圖的圖形窗口中則光標通常顯示為十字，為了方便選擇和定位圖形，我們根據需要設置十字光標顯示的長度以及中間方框的大小。之前已經發過多篇文章介紹十字光標設置和相關問題，這里匯總一下，希望對大家有幫助。

如何讓十字光標充滿屏幕？

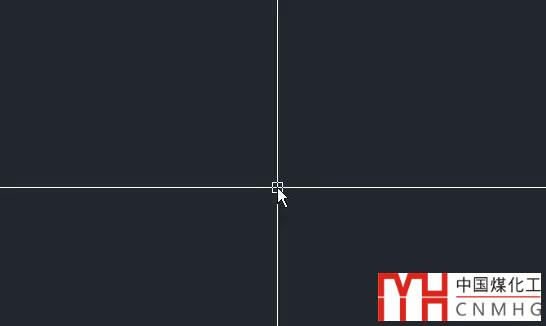

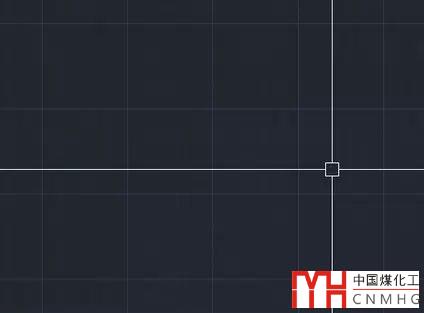

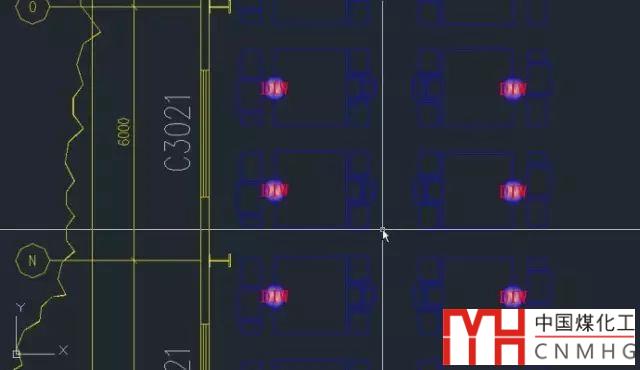

CAD打開后默認的十字光標很短，很多設計人員習慣讓十字光標充滿整個圖形窗口，這樣可以將十字光標作為一個尺子，更清晰地了解圖形之間的相互關系，如下圖所示：

十字光標大小的設置方法很簡單：一是通過選項對話框，一是通過命令。

1、輸入OP，打開“選項”對話框，在“顯示”選項卡中找到“十字光標大小”參數，在下面的輸入框中輸入100，或者將滑塊拖動到最右端，如下圖所示：

2、直接設置變量。在命令行直接輸入CURSORSIZE，回車，輸入100，然后再回車。

如果英語不錯的話，這個變量也不難記。

這里設置的參數是一個百分比，基數是整個屏幕寬度。默認參數是5%，也就是十字光標橫縱向的長度都等于屏幕寬度的5%，如果輸入小于100%的任意整數，哪怕是99%，十字光標的長度都是按這個公式來計算的，你向兩側移動，都有可能看到十字光標的端點。而當輸入100%時，十字光標始終是充滿圖形窗口，無論移動都不會看到十字光標的邊界。

CAD十字光標中的小方框有什么用？

CAD的十字線用于顯示坐標軸的方向，中間的小方框在不同操作中作用也不相同，當用來選擇對象的時候，小方框是選擇拾取框；當用來定位點的時候，小方框是捕捉靶框，低版本會顯示，高版本默認不顯示。選擇拾取框和捕捉靶框的大小都可以在選項OP對話框中設置，大小會影響選擇和捕捉的靈敏度，設置方法和它們的作用請看之前發布的相關文章。

CAD十字光標中的小方框有什么用？

每日一貼——CAD中如何調整視圖和十字光標的方向？

為什么十字光標在圖形上會看不到？

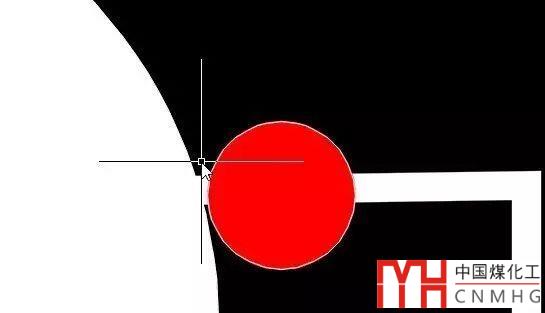

有網友在QQ群?jiǎn)柪飭栁覟槭裁词止鈽?biāo)出現了反色的效果，導致十字光標在白線上看不到了，如下圖所示。

其實這是一種正?，F(xiàn)象，是CAD為了讓十字光標在不同的顏色的背景圖形上都可見，做的一種反色處理，但因?yàn)榉瓷幚砗笳酶谏谋尘吧嗤?，所以感覺十字光標有一段消失了。

在AUTOCAD和浩辰CAD的不同版本，處理方式并不完全相同。比如AUTOCAD 2004當背景顏色為白色或淺色時，白色的十字光標就會變成黑色，跟上圖中顯示的效果一樣。而到了高版本，比如2017版則無論背景或下面的圖形顏色如何，都會保持光標顏色不變，不做反色處理。

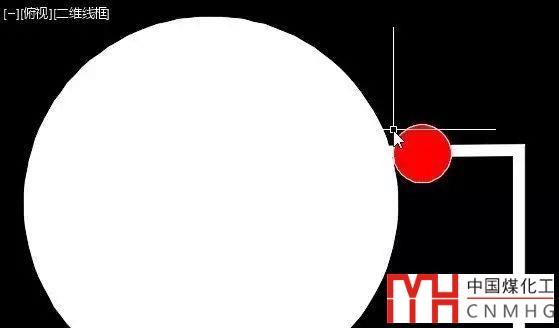

不做反色處理也會有問題，當圖形顏色跟十字光標相同時，也會看不到，如下圖所示。

有的人希望十字光標不要在前面第一張圖的情況下消失，有的人則希望在第二張圖的狀態下十字光標能進行反色處理，以免十字光標在白色背景上看不見。

為什么CAD有時候會做反色處理，有時又不做反色處理呢？

在CAD中沒有找到設置十字光標是否反色的參數，其實AUTOCAD各版本十字光標本身都是要做反色處理的，但如果打開了硬件加速，十字光標就沒有反色效果了。如果在AUTOCAD 2017版中關閉硬件加速，十字光標就有反色效果了，如下圖所示。

大家如果發現了有什么設置可以控制十字光標是否進行反色處理請告訴我。

在圖形窗口是否也能顯示成WINDOWS的箭頭光標？

之前有人問過類似問題：是否能將CAD的十字光標改成WINDOWS的箭頭？也有人問十字光標變成了箭頭怎么改回來。

CAD提供了變量來控制光標的形式，這個變量是：CURSORTYPE，也就是光標類型的英文，設置方法如下：

1、輸入CURSORTYPE，回車。

此變量的默認值是0，如果輸入1就會變成WINDOWS光標。

2、輸入1，回車。

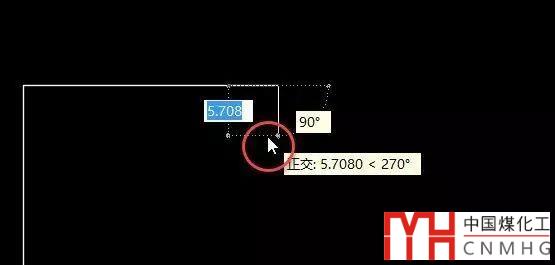

3、執行一個繪圖命令，繪制圖形看一下，我們可以看到光標已經變成了箭頭的形式，如下圖所示。

很顯然，對于大多數已經習慣CAD十字光標的人來說，用這么個箭頭來畫圖確實有點奇怪。既然AUTOCAD設置這樣一個變量，就說明還是有用戶喜歡用WINDOWS的光標，而且WINDOWS光標的形式是可以設置的，也許不少人喜歡一些個性化的十字光標吧。

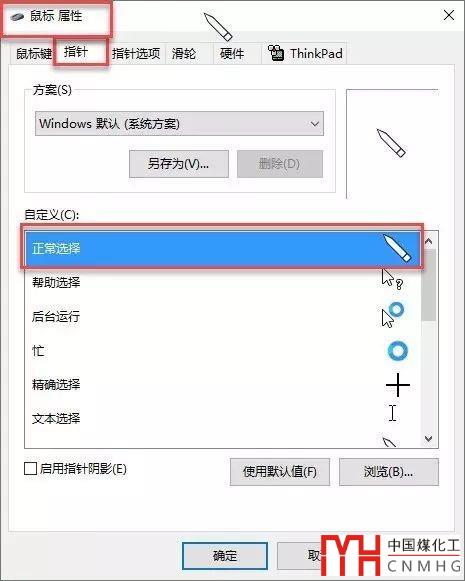

在WINDOWS的鼠標屬性中可以將十字光標設置成其他形式，網上也有一些個性化的鼠標指針下載。

在WINDOWS控制面板中修改指針設置后，在CAD中的光標就會跟隨變化，如下圖所示。

如何關閉CAD十字光標上顯示的小標記?

當我們用AUTOCAD高版本繪圖的過程中，十字光標經常會顯示一個小的圖標，如下圖所示。

很多人不喜歡這個標記，希望能把它關掉，但在選項對話框中沒有找到相關設置。

為什么CAD繪圖時會出現一些小圖標？約束是什么？

為什么標注上出現一堆感嘆號？

如何關閉AUTOCAD的ViewCube

這個標記其實是CAD高版本增加的一個功能，用于提示我們正在進行的操作，比如上面截圖中的圖標告訴我們正在進行復制操作，如何關閉這個標記在以前的文章中介紹過，只是其中一小段，很多人找不到，這里再專門介紹一下。

如何關閉CAD的各種提示信息和對話框？

并不是使用所有功能時光標上都會出現小標記，即使顯示標記，表現也不完全相同，我們先來了解一下哪些命令會出現這個標記。

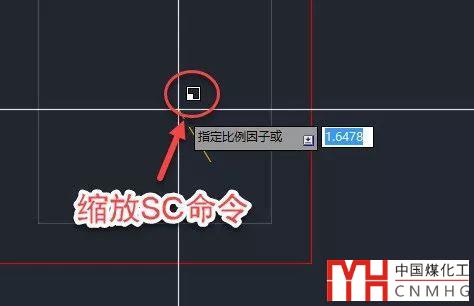

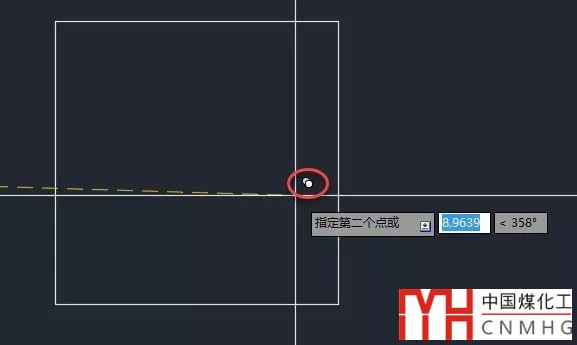

一些標記與當前執行功能的圖標近似，如復制、移動、旋轉、修剪、縮放(SC)、刪除這些修改命令，頂部截圖中我們看到的是復制的標記，而縮放SC時十字光標的標記如下圖所示，我們可以觀察一下另外幾個修改命令的標記。

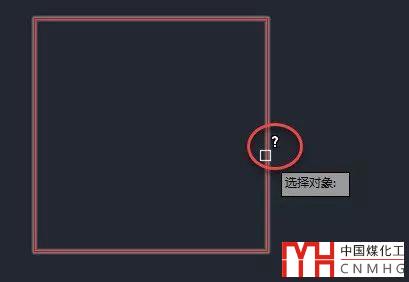

使用查詢相關命令時標記會顯示為一個問號，包括AREA(面積)、DIST（距離）、ID（坐標）、LIST（列表）、MASSPROP（質量特性）、MEASUREGEOM（測量）這些命令，如下圖所示。

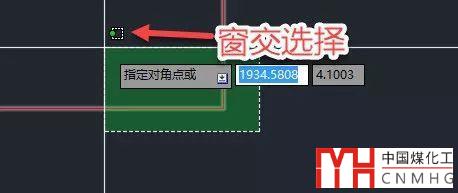

框選時也會出現標記，從左往右窗口選擇的時候和從右往左窗交選擇的時候光標標記也不相同，如下圖所示。

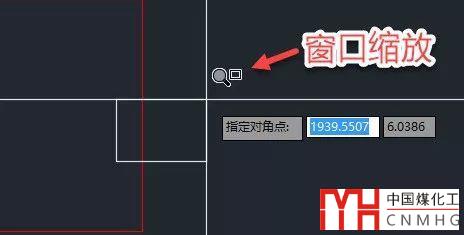

當用鼠標滾輪實時縮放的時候不出現標記，如果使用ZOOM命令就會出現標記，如下圖所示。

如何關閉標記的顯示

CAD提供了一個變量：CURSORBADGE來控制光標標記的顯示，此變量的默認值為2，設置為1就可以關閉上面提到的修改、查詢、選擇、縮放這些命令的光標標記。CURSOR是光標的英文，BADGE是徽章的意思。

修改方法：輸入CURSORBADGE，回車，輸入1，回車。

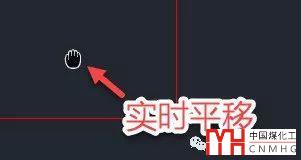

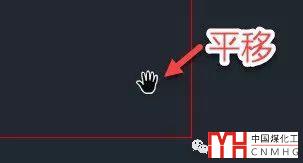

有一些命令在執行時十字光標會變，例如平移PAN命令，執行P命令或按住鼠標中鍵拖動實時平移時會十字光標會變成一個小手，但這不屬于光標標記，無法用CURSORBADGE變量關掉。

CAD十字光標中間空心怎么辦？

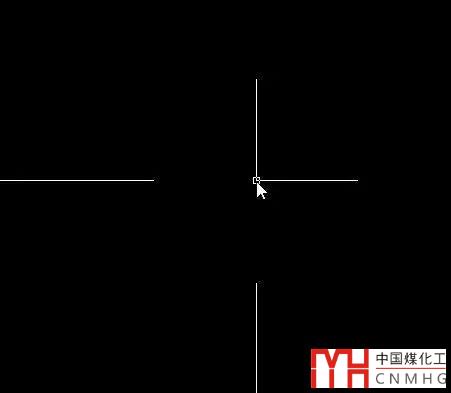

有網友問：怎么改2016版的空心十字光標？我之前并未注意十字光標空心是什么樣的，不太理解，等發過截圖才明白，原來是十字光標變成了這樣的效果。

我看了一下我的AUTOCAD2018版，也是一樣的，只是沒覺得有什么不方便，所以也就沒有關注。

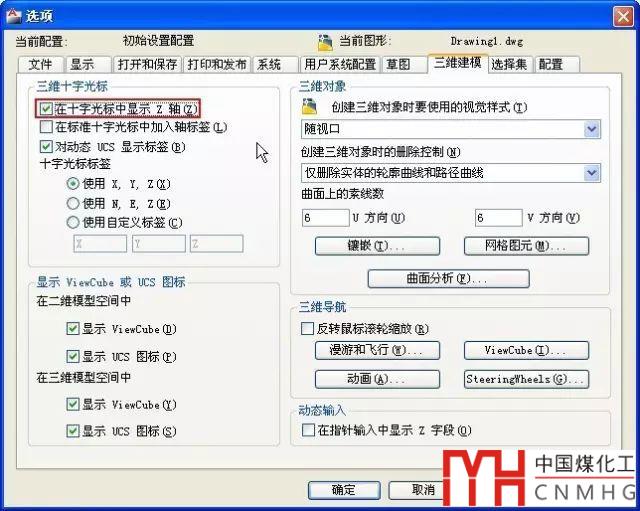

在選項OP對話框的“顯示”、“系統”和“選擇集”選項卡都沒有找到相關設置，最后發現影響十字光標是否空心的參數藏在“三維建模”選項卡里，取消勾選“在十字光標中顯示Z軸”后，十字光標就不空心了，如下圖所示。
