如果在操作圖紙時要經常開關、凍結或鎖定相同的圖層，我們可以將設置好的圖層狀態利用“圖層狀態管理器”保存下來，這樣下次就不必重復設置了，直接切換圖層狀態即可。設置好的圖層狀態不僅可以在當前圖紙中使用，還可以保存后在圖層設置相同的其他圖紙中使用。

一、設置圖層狀態

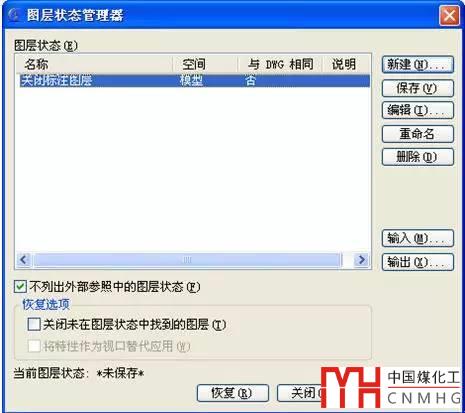

設置圖層狀態的方法有兩種，一種是在圖層管理器的圖層列表中鼠標右鍵，在右鍵菜單中選擇“保存圖層狀態”，給圖層狀態起一個名字，如果必要的話加上說明，然后點“確定”按鈕即可。第二種是在圖層特性管理器中單擊“圖層狀態管理器”按鈕或ALT+S，就可以彈出下圖所示的對話框。

在對話框中單擊“新建”按鈕就可以新建一個圖層狀態，點“編輯”按鈕可以打開圖層列表并設置各圖層的狀態。

二、恢復圖層狀態

當我們將幾種常用的圖層狀態設置好后，利用圖層狀態管理器可以切換圖層狀態，切換方法非常簡單，按“圖層狀態管理器”按鈕、ALT+S或在圖層列表的右鍵菜單中選擇“恢復圖層狀態”，打開圖層狀態管理器，然后在列表中選擇一種圖層狀態后單擊對話框底部的“恢復”按鈕接口。

三、輸入和輸出圖層狀態

不同行業或單位圖紙都是類似的，也就是圖層相同，所做的操作也類似，在一張圖紙中設置好的圖層狀態可以適用于其他圖紙，為了避免重復進行設置，CAD提供了輸出和輸入圖層狀態的功能。在圖層狀態管理器對話框中選擇一個圖層狀態，然后單擊“輸出”按鈕，即可將此圖層狀態保存為*.las文件，點“輸入”按鈕就可以輸入*.las*.dwg*.dwg*.dwt這些文件中保存的圖層狀態。

以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
