前兩天有網友在群里問如何在一張立面圖中等分排列柱子，信息中很早就發過關于定數等分和定距等分相關的文章，定數等分和定距等分的操作比較麻煩，CAD高版本功能更豐富，無論是沿直線還是沿曲線等距復制圖形，都有更加簡單的方法，這里不妨給大家介紹幾種，希望對大家有幫助。

如果像網友問的問題那樣只是需要沿一條直線等距或等分排列圖形，可以選用的方式很多，相對來說利用定距等分MEASURE和定數等分DIVIDE反倒是最復雜的一種，由于之前文章介紹過，這里就不再贅述。

方法一、復制COPY

AutoCAD高版本的復制增加了陣列參數（具體哪個版本增加的我也不是很清楚），用復制命令就可以完成沿直線的定距和定數等分操作，下面簡單看一下操作方法。

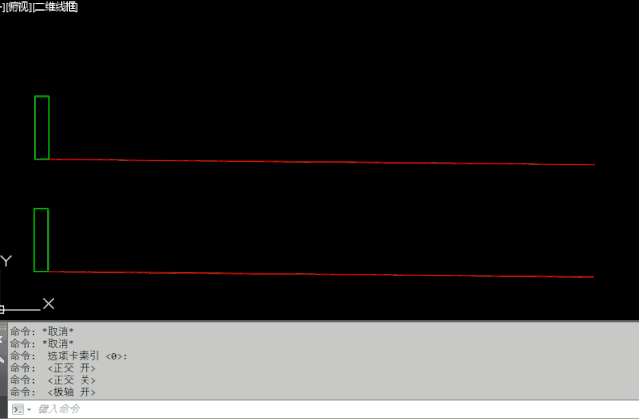

選中要復制的圖形，執行復制CO命令，根據提示選擇一個基點，此時注意命令提示，可以看到復制有一個陣列A參數，輸入A回車，根據提示輸入要復制圖形的數量，回車，此時可以直接指定相鄰圖形對的距離，進行等距復制，還可以輸入F后回車，輸入第一個和最后一個圖形之間的距離，也就是可以滿足那位網友定數等分排列圖形的需要。大家可以先在空?qǐng)D中畫一個簡單的圖形，如圓或矩形，自己試一下，如下圖所示。

上面的動圖中是按照水平方向陣列復制圖形的，沿豎直或傾斜方向復制圖形也沒有問題，只需要根據需要設置目標點的方向即可。

如果你的CAD版本復制命令在指定基點后沒有出現陣列A參數，那就沒法使用這種方法了。

浩辰CAD的復制選項有些不一樣，在指定基點后，提供了等距、等分和沿線三個選項：

指定第二個點或[等距(E)/等分(I)/沿線(P)] <使用第一個點作為位移>:

操作方式跟AUTOCAD略有不同，看命令行提示操作一兩次就會了。

方法二、矩形陣列

如果你的CAD的復制命令沒有陣列A參數，不妨可以使用矩形陣列，低版本的經典陣列可以滿足沿直線等距復制圖形的需求，定數等分的麻煩一點，需要自己根據總間距除以數量算一下，高版本的動態陣列功能則可以同時滿足沿直線等距或等分排列圖形的需求，創建后如果參數錯誤還可以調整。

陣列的行數設置為1就變成了線性陣列，陣列數量可以隨時調整，在“介于”欄輸入數值就等于定距等分，在“總計”欄輸入數值就等于定數等分。

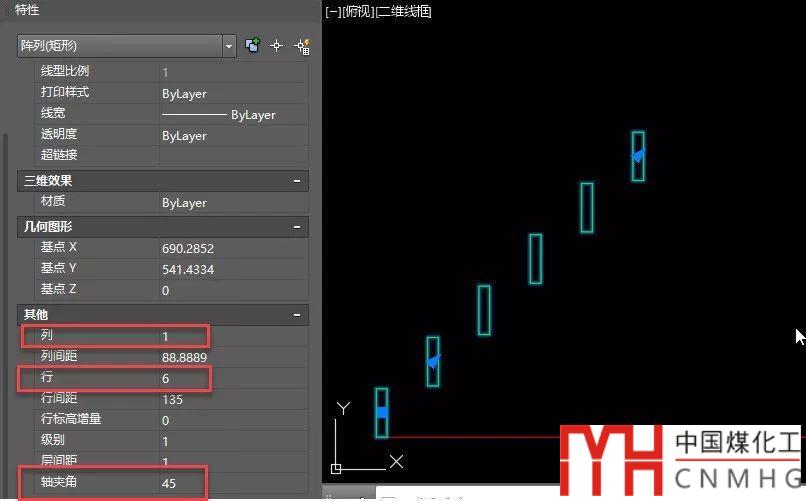

矩形陣列可以設置列數、行數、層數，可以創建非常復雜的等距或等分排列的圖形。但如果要?jiǎng)?chuàng)建傾斜方向的線性陣列就麻煩一點，需要將列數設置為1，行數作為復制圖形的數量，創建完陣列后可以調整軸角度，如下圖所示。

方法三、路徑陣列

路徑陣列可以沿選擇路徑線來等距或等分排列圖形，路徑線可以是直線、圓、多段線，設置樣條線，

路徑陣列設置等距或等分相對麻煩一點，選定了路徑線后，需要設置等分模式才能設置數量或間距，如下圖所示。

之前文章中單獨介紹過沿線陣列的間距設置方式，這里就不再詳細介紹了。

CAD的路徑陣列如何設置相鄰圖形的間距？

方法四、點的定距等分和定數等分

這個操作就比較復雜了，需要把圖形定義位塊，然后再使用定距等分和定數等分的功能，大家如果想知道如何操作，看看之前信息發過的文章就好了。

如何等分一條直線或曲線？如何沿曲線排列圖形？

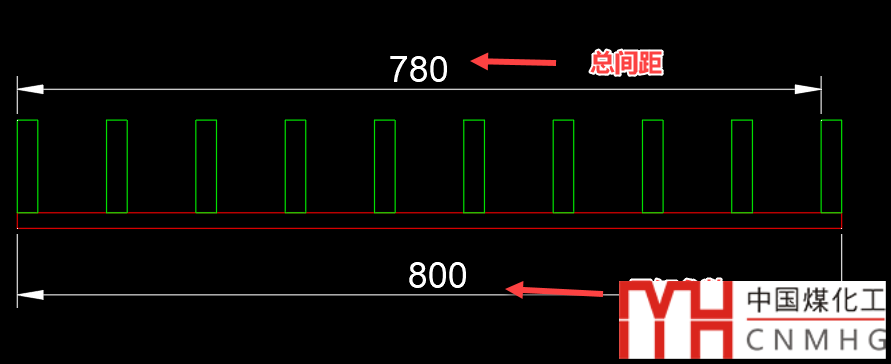

其實無論哪種方式，在進行等分排列的時候，其實最關鍵的是第一個圖形和最后一個圖形的間距，這個間距可能并不是我們已知的參數，可能需要經過計算才能得到，如下圖所示。
